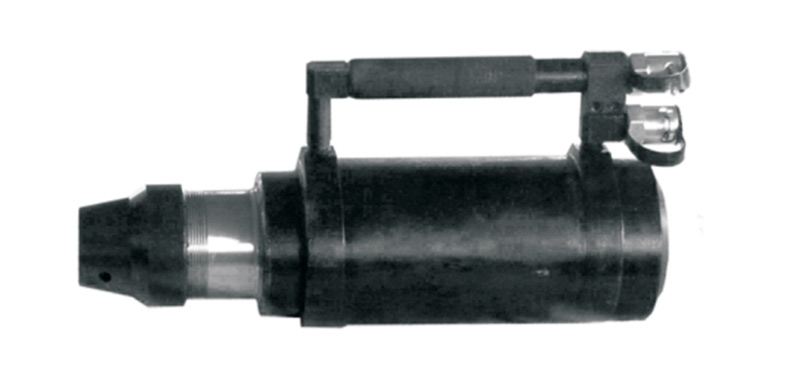

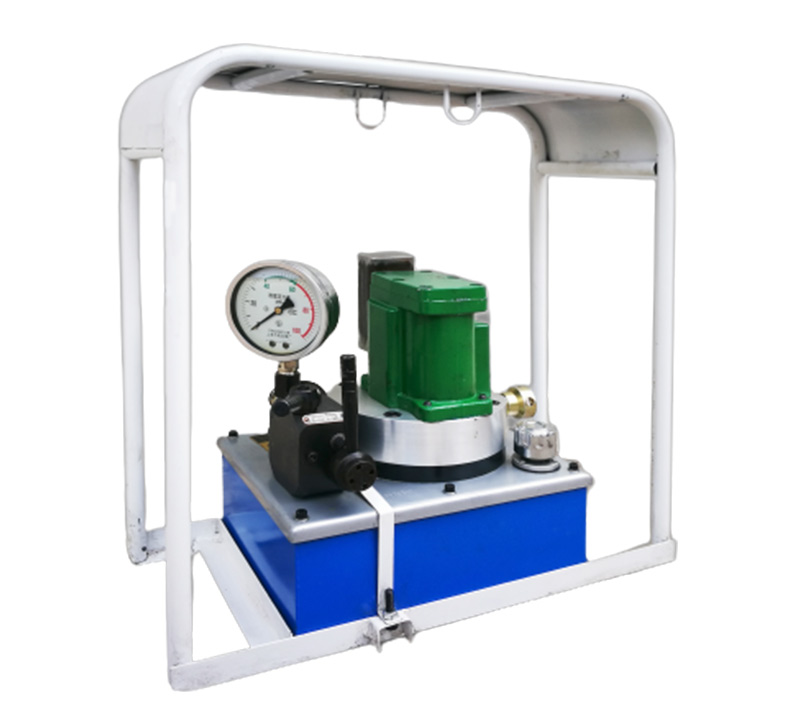

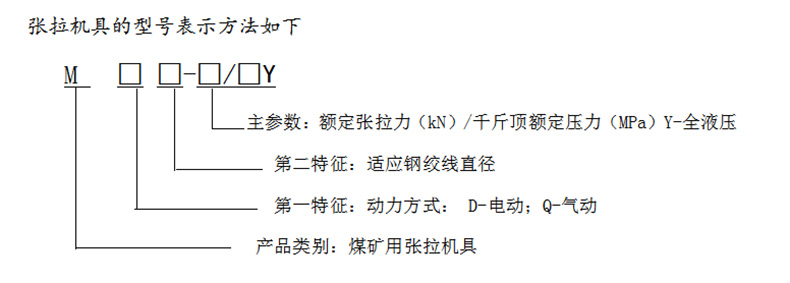

MQ22-400/60Y锚索张拉机具是由FYCD22-400/60 张拉千斤顶、FDB1.5×63Y气动油泵（液控）、MQ22-400/60Y力值指示表、高压胶管及各种附件组成的，主要用于锚索的张拉施工，具有工艺先进、效率显著、性能稳定、操作可靠、携带方便等特点。
| 序号 | 代号 | 名称/规格 | 数量 |
| 1 | FYCD22-400/60-001 | 后盖 | 1 |
| 2 | FYCD22-400/60-002 | 锁环 | 1 |
| 3 | FYCD22-400/60-003 | 锁紧螺母 | 1 |
| 4 | FYCD22-400/60-004 | 密封盖 | 1 |
| 5 | FYCD22-400/60-005 | 内缸 | 1 |
| 6 | FYCD22-400/60-006 | 中缸 | 1 |
| 7 | FYCD22-400/60-007 | 外缸 | 1 |
| 8 | FYCD22-400/60-008 | 复位弹簧 | 1 |
| 9 | FYCD22-400/60-009 | 复位弹簧座 | 1 |
| 10 | FYCD22-400/60-010 | 工具锚 | 1 |
| 11 | FYCD22-400/60-011 | 锚杯 | 1 |
| 12 | FYCD22-400/60-014 | 活塞杆 | 1 |
| 13 | FYCD22-400/60-015 | 活塞缸 | 1 |
| 14 | FYCD22-400/60-016 | 顶锚管 | 1 |
| 15 | FYCD22-400/60-017 | 顶锚弹簧 | 1 |
| 16 | FYCD22-400/60-018 | 小顶压头 | 1 |
| 17 | FYCD22-400/60-019 | 固定套 | 1 |
| 18 | GB1235-76 | O形圈80×3.5 | 2 |
| 19 | GB1235-76 | 挡圈φ80×φ74×2 | 2 |
| 20 | FYCD22-400/60-012 | Y形圈80×70×4.25 | 1 |
| 21 | FYCD22-400/60-013 | 支撑环80×75×10 | 1 |
| 22 | FYCD22-400/60-020 | J100防尘圈 | 1 |
| 23 | GB1235-76 | O形圈110×5.7 | 1 |
| 24 | GB1235-76 | 挡圈φ110×φ100×2 | 1 |
| 25 | GB1235-76 | O形圈80×5.7 | 1 |
| 26 | GB1235-76 | 挡圈φ80×φ70×2 | 1 |
| 27 | GB1235-76 | O形圈56×3.5 | 2 |
| 28 | GB1235-76 | 挡圈φ56×φ50×2 | 3 |
| 29 | GB1235-76 | O形圈105×5.7 | 2 |
| 30 | GB1235-76 | 挡圈φ105×φ95×2 | 3 |
| 31 | FYCD22-400/60-021 | 回油管 | 1 |
| 32 | FYCD22-400/60-022 | 快速接头 | 2 |
| 33 | FYCD22-400/60-023 | T形垫 | 1 |
| 34 | GB/T 70.1-2008 | 内六角圆柱头螺钉M4×8 | 2 |
| 35 | FYCD22-400/60-024 | 产品铭牌 | 1 |
| 36 | FYCD22-400/60-025 | 煤安标牌 | 1 |
注：1.O形圈、挡圈、防尘圈为易损件；
2.产品因结构变化而使零件产生的改变，将不再更改此说明书。
| 基本性能参数 | ||||||
| 基本性能 | 单位 | MQ22-400/60Y | ||||
| 整机 | 额定压力 | MPa | 60 | |||
| 额定张拉力 | kN | 400 | ||||
| 满量程准确度偏差 | — | ±3％ | ||||
| 适应钢绞线直径 | mm | 21.8 | ||||
| 张拉力测量仪表 | 型式 | — | 指针式 | |||
| 型号 | — | Y100 | ||||
| 量程 | kN | 0–600 | ||||
| 精度等级 | — | 1.6 | ||||
| 张拉千斤顶 | 缸径 | mm | 128 | |||
| 行程 | mm | 100 | ||||
| 中心孔径 | mm | 24 | ||||
| 机重 | kg | 30 | ||||
| 尺寸 | mm | Φ130×435（±10） | ||||
| 液压泵站 | 系统额定工作压力 | MPa | 63 | |||
| 工作气压 | MPa | 0.4 | 0.5 | 0.63 | ||
| 耗气量 | m3/min | 2.5 | 3 | 3.5 | ||
| 系统额定流量 | L/min | 2 | ||||
| 油箱有效容积 | L | 11 | ||||
| 机重 | kg | 32 | ||||
| 尺寸 | mm | 545×250×590（±20） | ||||
| 噪声 | 声功率级 | dB(A) | 112 | |||
| 声压级 | dB(A) | 95 | ||||
一、 使用方法
1. 如图1所示
用带快速接头的高压胶管将千斤顶与气动油泵连接好；
将锚索与千斤顶连接好；

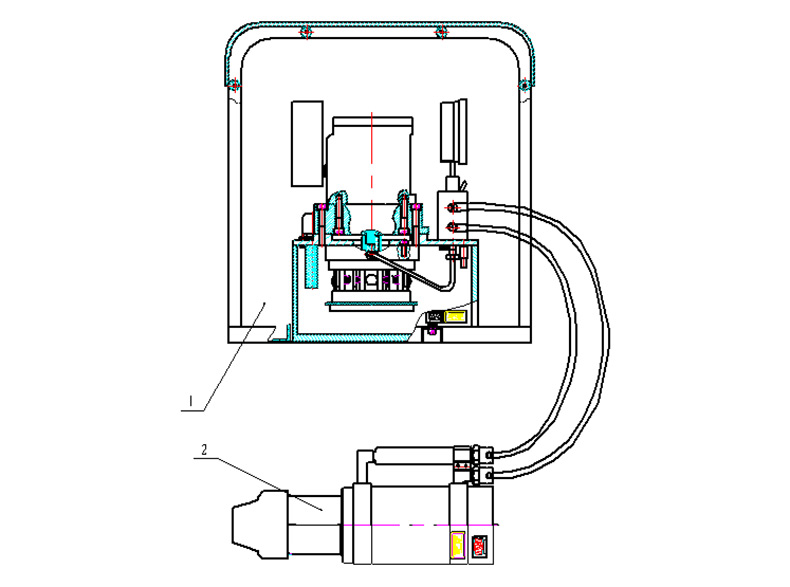

图1 锚索张拉机具总装图
1.气动油泵（液控） 2.千斤顶
2. 扳动气动油泵换向手柄，使其向千斤顶供油，通过千斤顶内中缸的进出即可实现对锚索张拉施工检测；
3. 通过查看气动油泵上MQ22-400/60Y力值指示表读数即可知道当前张拉对象所产生的拉力值，从而达到施工质量检测的目的。力值指示表外形图如图2所示。

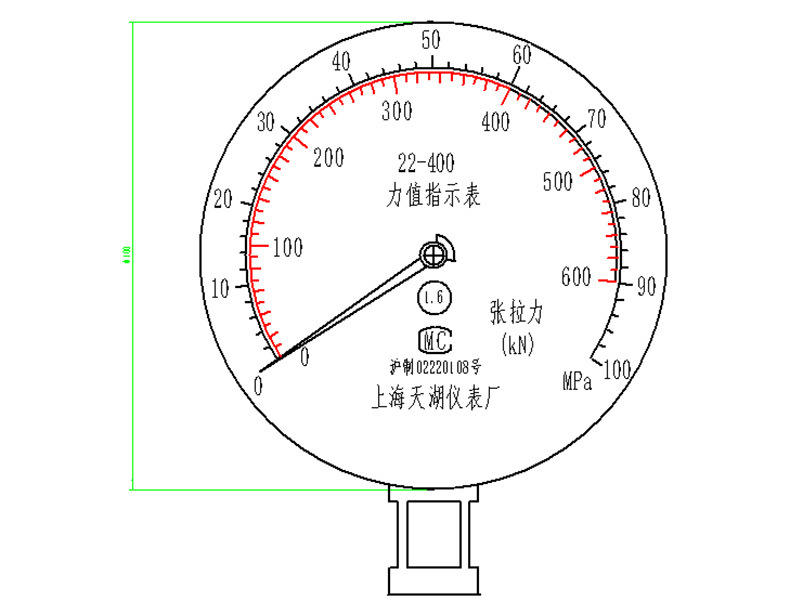

图2力值指示表外形图
二、 安全注意事项
1. 工作人员由二人组成，一人操作气动油泵，一人操作千斤顶。操作人员应对千斤顶结构熟悉和对本使用说明书阅读理解后才可上岗操作；
2. 班前应对液压系统进行全面检查，如有异常情况不得使用；
3. 气动油泵操作人员应缓慢升压，严禁高压换向；
4. 气动油泵压力过载保护出厂时已调整好，使用时不得随意调整；
5. 使用中有非正常情况应停机检查，经修理人员排除故障后方能继续使用；
6. 工作时千斤顶前端450范围内严禁站人，以防发生意外事故。
7. 产品的安标受控件用户不得随意更换，更换时必须采用具有安标证书的产品进行更换。
8. 本机连接的液压胶管应符合煤炭行业标准的规定，应使用具有矿用产品安全标志准用证的液压软管。液压软管与本机的连接应牢固、可靠，严防接头突然松脱或软管突然爆裂造成人员伤亡事故。
9. 本机的力值指示表必须由经法定机构允许的计量仪表制造单位生产，不得随意更换；应按规定对力值指示表进行定期检定，不得使用不符合要求的力值指示表。
三、 维护、保养
1. 环境温度在零度以上用32#或46#机械油，环境温度在零度以下用10#航空液压油，不允许与其它牌号油液混用，换油时必须将油缸及油路内的存油换净；
2. 对油泵加油必须经160目滤网过滤加入；
3. 油泵使用过程中要注意保持清洁，班后要及时进行擦拭，保管时严禁脏物或尘土混入油路；
4. 每半年更换一次用油；
5. 一般保养时不做分解，清洗剂选用干净的煤油或汽油，必要分解后应严格按原位装好，并做超压实验后才能转入使用；
6. 易损件更换时必须按拆装倒顺序复原；
7. 保养清洗时，进出油口严禁用棉纱擦洗，严防棉纱纤维等杂物混入油路内；
8. 油泵的安全、溢流调节螺栓出厂前已调至额定压力，使用时严禁随意调整。
