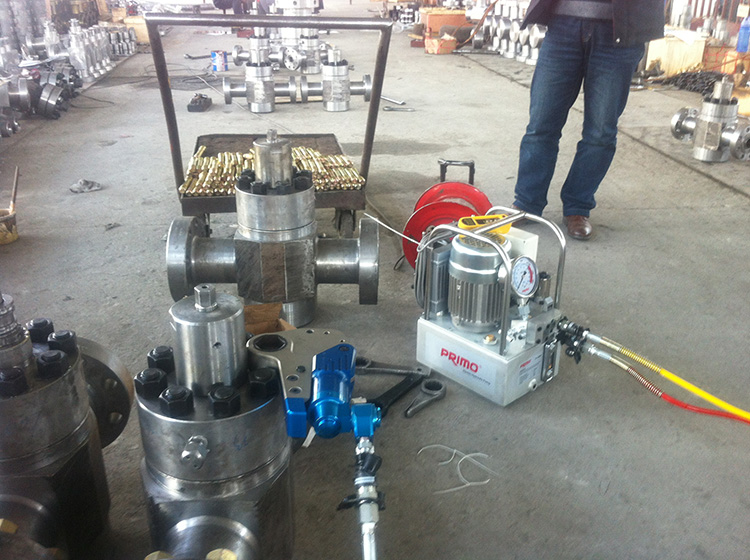

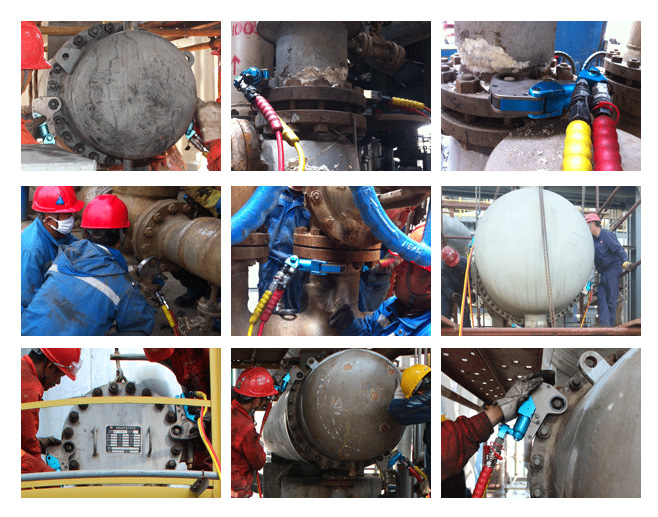

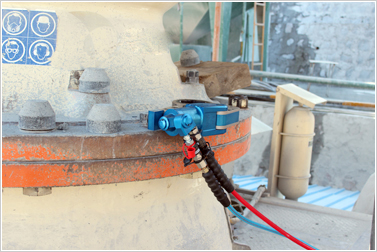

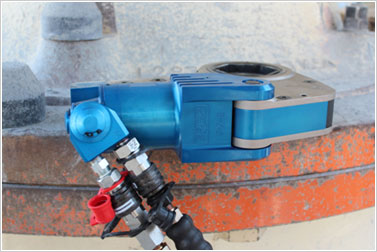

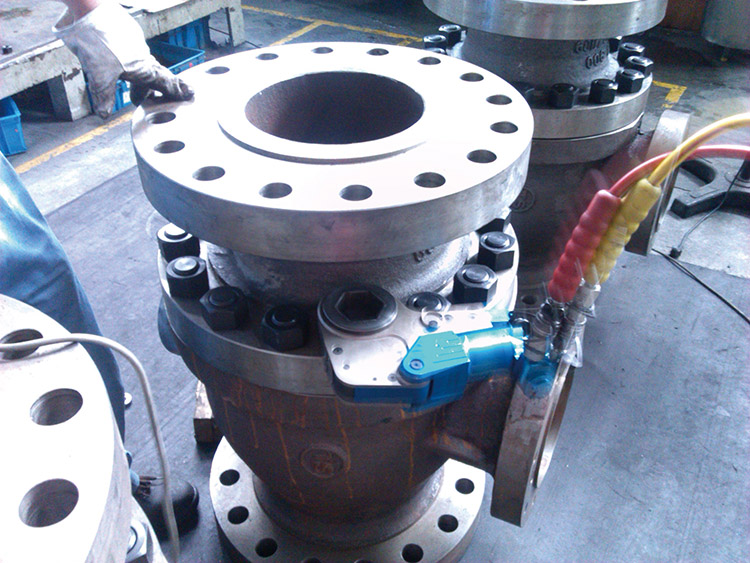

普锐马PRIMO 中空式液压扳手动力头，1104-11049N.m，PMX-8_液压扳手_液压工具_工具/刀具_商城

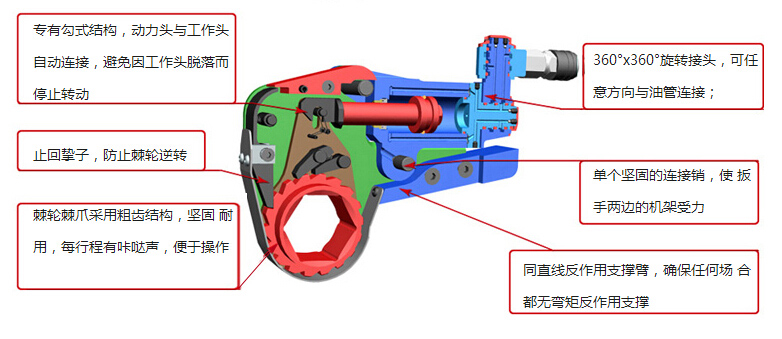

此为液压扳手动力头，必须和液压扳手工作头组合才可以直接使用，PMX-8动力头可以配套PMXL8系列液压扳手工作头

PMX液压扳手动力头参数：

型号	英制螺母尺寸范围（in）	公制螺母尺寸范围（mm）	最小扭矩（Nm）	最大扭矩（Nm）	动力头重量（Kg）	工作头重量（Kg）
PMX-2	3/4-2 3/8	19-60	223	2237	0.9	1.5
PMX-4	1 7/16-3 1/8	36-80	522	5226	1.7	3.4
PMX-8	1 13/16-3 11/16	46-105	1104	11049	3	6.3
PMX-14	2 3/8-4 5/8	60-120	1816	18165	4.6	11.4
PMX-30	3 1/2-5 3/4	90-155	4200	42005	10.4	20.5

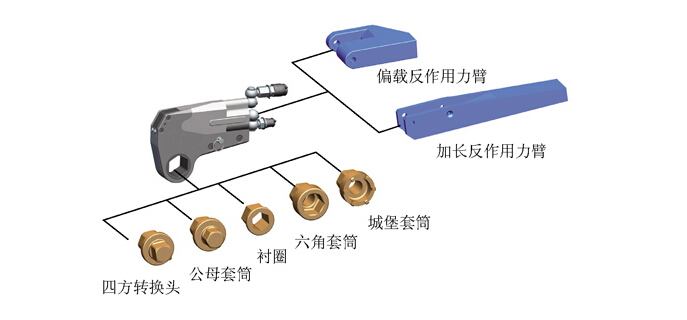

液压扳手型号	零件号	液压扳手型号	零件号
PX-2	PX-2RP	PMX-2	PMX-2RP
PX-4	PX-4RP	PMX-4	PMX-4RP
PX-8	PX-8RP	PMX-8	PMX-8RP
PX-16	PX-16RP	PMX-14	PMX-14RP
PX-32	PX-32RP	PMX-30	PMX-30RP

液压扳手型号	零件号	液压扳手型号	零件号
PX-2	PX-2-EXT	PMX-2	PMX-2-EXT
PX-4	PX-4- EXT	PMX-4	PMX-4- EXT
PX-8	PX-8- EXT	PMX-8	PMX-8- EXT
PX-16	PX-16- EXT	PMX-14	PMX-14- EXT
PX-32	PX-32- EXT	PMX-30	PMX-30- EXT

液压扳手专用油管:

型号	长度（M）	工作压力（Mpa）	性能参数
PH15	4.5	70	双联油管，管端接口螺纹为1/4NPTP,油管两端各配一只快速公母接头，两油管反配
PH20	6
PH30	9
PH40	12
PH50	15

过渡接头：

产品
型号	F15	F16
接口螺纹（in）	1/4NPT外	1/4NPT内
说明	双公转换接头	双母转换接头
最高工作压力（MPa）	70

快速接头：

产品
型号	1152402	1152452	1157402	3050-2	3010-2	2321492	2326492
接口螺纹（in）	1/4NPT内	1/4NPT外	1/4NPT内	1/4NPT外	1/4NPT内	1/4NPT外	1/4NPT外
说明	母接头快插式	母接头快插式	公接头快插式	母接头螺纹锁紧	公接头螺纹锁紧	母接头螺纹锁紧带防松齿	公接头螺纹锁紧带防松齿
最高工作压力（MPa）	80			70		70

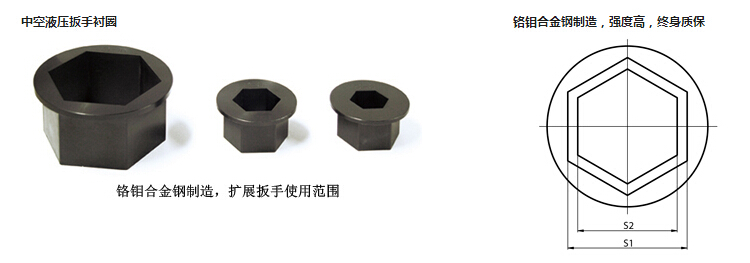

公制

工作头型号	扳手型号	衬圈型号规格
工作头型号	扳手型号	型号	S1/S2(mm)	型号	S1/S2(mm)	型号	S1/S2(mm)
PXL2-60	PX-2/ PMX-2	C26050	60/50	C26046	60/46	C26041	60/41
PXL2-55		C25546	55/46	C25541	55/41	C25536	55/36
PXL2-50		C25041	50/41	C25036	50/36	C25032	55/32
PXL2-46		C24636	46/36	C24632	46/32	C24630	46/30
PXL4-80	PX-4/ PMX-4	C48070	80/70	C48065	80/65	C48060	80/60
PXL4-75		C47565	75/65	C47560	75/60	C47555	75/55
PXL4-70		C47060	70/60	C47055	70/55	C47050	70/50
PXL4-65		C46555	65/55	C46550	65/50	C46546	65/46
PXL4-60		C46050	60/50	C46046	60/46	C46041	60/41
PXL4-55		C45546	55/46	C45541	55/41	C45536	55/36
PXL8-105	PX-8/ PMX-8	C810595	105/95	C810590	105/90	C810585	105/85
PXL8-95		C89585	95/85	C89580	95/80	C89575	95/75
PXL8-90		C89080	90/80	C89075	90/75	C89070	90/70
PXL8-85		C88575	85/75	C88570	85/70	C88565	85/65
PXL8-80		C88070	80/70	C88065	80/65	C88060	80/60
PXL8-75		C87565	75/65	C87560	75/60	C87555	75/55
PXL16-115	PX-16/ PMX-16	C16115105	115/105	C16115100	115/100	C1611595	115/95
PXL16-110		C16110100	110/100	C1611095	110-95	C1611090	110/90
PXL16-105		C1610595	105/95	C1610590	105-90	C1610585	105/85
PXL16-95		C169585	95/85	C169580	95/80	C169575	95/75
PXL16-90		C169080	90/80	C169075	90/75	C169070	90/70
PXL16-85		C168575	85/75	C168570	85/70	C168565	85/65
PXL32-155	PX-32/ PMX-32	C32155145	155/145	C32155130	155/130	C32155120	155/120
PXL32-145		C32145130	145/130	C32145120	145/120	C32145115	145/115
PXL32-130		C32130120	130/120	C32130115	130/115	C32130110	130/110
PXL32-120		C32120110	120/110	C32120105	120/105	C32120100	120/100
PXL32-115		C32115105	115/105	C32115100	115/100	C3211595	115/95

英制

工作头型号	扳手型号	衬圈型号规格
工作头型号	扳手型号	型号	S1/S2(mm)	型号	S1/S2(mm)	型号	S1/S2(mm)
PXL2-2-3/8	PX-2/ PMX-2	C23832	23/8—2	C23829	23/8—113/16	C23826	23/8—15/8
PXL2-2-3/16		C23529	23/16—113/16	C23526	23/16—15/8	C23523	23/16—17/16
PXL2-2		C23226	2—15/8	C23223	2—17/16	C23220	2—11/4
PXL2-1-13/16		C22923	113/16—17/16	C22920	113/16—11/4	C22917	113/16—11/16
PXL4-3-1/8	PX-4/ PMX-4	C45044	31/8—23/4	C45041	31/8—29/16	C45038	31/8—23/8
PXL4-2-5/16		C44741	25/16—29/16	C44738	25/16—23/8	C44735	25/16—23/16
PXL4-2-3/4		C44438	23/4—23/8	C44435	23/4—23/16	C44432	23/4—2
PXL4-2-9/16		C44135	29/16—23/16	C44132	29/16—2	C44129	29/16—113/16
PXL4-2-3/8		C43832	23/8—2	C43829	23/8—113/16	C43826	23/8—15/8
PXL4-2-3/16		C43529	23/16—113/16	C43526	23/16—15/8	C43523	23/16—17/16
PXL8-3-11/16	PX-8/ PMX-8	C85950	311/16—31/8	C85947	311/16—25/16	C85944	311/16—23/4
PXL8-3-1/2		C85650	31/2—31/8	C85647	31/2—25/16	C85644	31/2—23/4
PXL8-3-1/8		C85044	31/8—23/4	C85041	31/8—29/16	C85038	31/8—23/8
PXL8-2-5/16		C84741	25/16—29/16	C84738	31/8—23/8	C84735	31/8—23/16
PXL8-2-3/4		C84438	23/4—23/8	C84435	23/4—23/16	C84432	23/4—2
PXL16-4-5/8	PX-16/ PMX-14	C167468	45/8—41/4	C167462	45/8—37/8	C167459	45/8—311/16
PXL16-4-1/4		C166862	41/4—37/8	C166859	41/4—311/16	C166856	41/4—31/2
PXL16-3-7/8		C166256	37/8—31/2	C166250	37/8—31/8	C166247	37/8—25/16
PXL16-3-11/16		C165950	311/16—31/8	C165947	311/16—25/16	C165944	311/16—23/4
PXL16-3-1/2		C165650	31/2—31/8	C165647	31/2—25/16	C165644	31/2—23/4
PXL16-3-1/8		C165044	31/8—23/4	C165041	31/8—29/16	C165038	31/8—23/8
PXL32-5-3/4	PX-32/ PMX-30	C329286	53/4—53/8	C329280	53/4—5	C329274	53/4—45/8
PXL32-5-3/8		C328680	53/8—5	C328674	53/8—45/8	C328668	53/8—41/4
PXL32-5		C328074	5—45/8	C328068	5—41/4	C328062	5—37/8
PXL32-4-5/8		C327468	45/8—41/4	C327462	45/8—37/8	C327459	45/8—311/16
PXL32-4-1/4		C326862	41/4—37/8	C326859	41/4—311/16	C326856	41/4—31/2

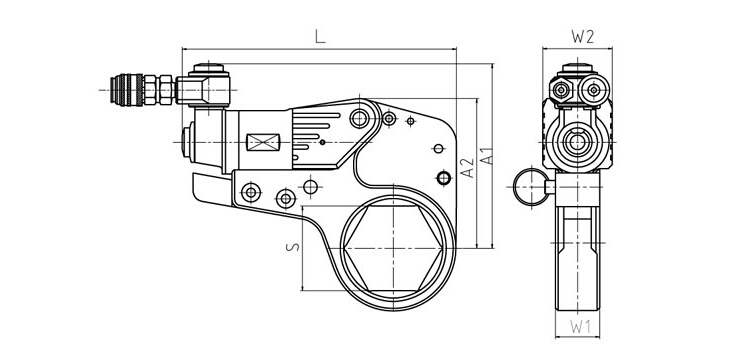

型号	L(mm)	A1(mm)	A2(mm)	W1(mm)	W2(mm)	输出精度	重复精度
PMX-2	194	136	103	32	50	±3%	1
PMX-4	258	172	137	42	66	±3%	1
PMX-8	312	200	170	53	83	±3%	1
PMX-14	373	242	205	63	99	±3%	1
PMX-30	478	312	272	83	132	±3%	1
