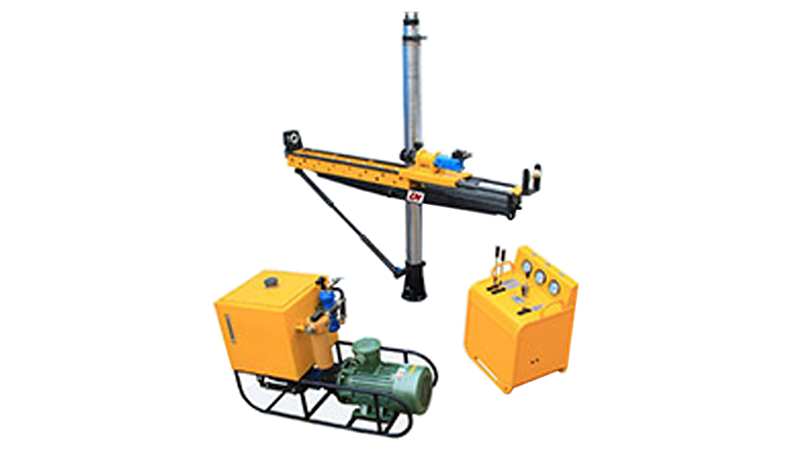

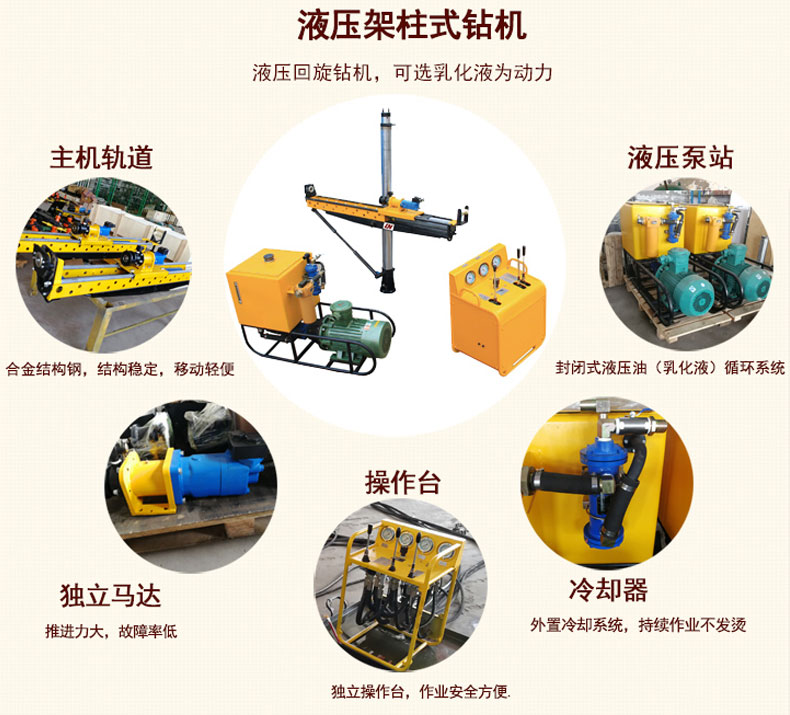

ZYJ系列架柱式液压回转钻机是我公司分析国内外各种钻机的优缺点，结合各矿山巷道特定环境而设计、制造的液压钻机。钻机具有结构简单、操作方便、重量轻、安全可靠等优点；矿井下配套随机工具可轻松实现导轨水平调节和整机移机；导轨和立柱之间360°旋转调节，钻孔角度±90°可调。钻机采用分体式布局，各部分拆卸方便，便于搬运；钻杆自动拆卸，降低工人劳动强度。 我公司研发的掘进机专用钻机已获得国家实用新型专利证书，专利号：ZL 2015 2 0258142.8 |
序号 | 基本性能参数 | 单位 | ZYJ-1000/200 | ZYJ-800/220 | |
1 | 额定转矩 | N·m | 1000 | 800 | |
2 | 额定转速 | r/min | 200 | 220 | |
3 | 额定压力 | MPa | 20 | 17 | |
4 | 推进力 | kN | 10/20 | 10/20 | |
5 | 空载推进速度 | mm/min | 7000 | 7000 | |
6 | 返回速度 | mm/min | 3500 | 3500 | |
7 | 推进行程 | mm | 1330 | 1330 | |
8 | 钻机最大高度 | mm | 4450 | 4450 | |
9 | 钻机最小高度 | mm | 2400 | 2400 | |
10 | 冲洗水压力 | MPa | 0.6-1.2 | 0.6-1.2 | |
11 | 电机额定功率 | kW | 30 | 30 | |
12 | 电机额定电压 | V | 380/660/1140 | 380/660/1140 | |
13 | 油箱有效容积 | L | 230 | 230 | |
14 | 主机重 | kg | 370 | 370 | |
15 | 泵站重 | kg | 490 | 490 | |
16 | 主机外形尺寸 | mm | 2330×460×2400 | 2330×460×2400 | |
17 | 泵站外形尺寸 | mm | 1600×640×1140 | 1600×640×1140 | |
18 | 配套钻具 | 地质钻杆 | mm | φ50（标配） | φ50（标配） |
19 | 地质钻头 | φ55～φ115 | φ55～φ115 | ||
20 | 螺旋钻杆 | φ69、φ76、 φ89（选装） | φ69、φ76、 φ89（选装） | ||
21 | 组合钻头 | φ76～φ108（选装） | φ76～φ108（选装） | ||
ZYJ系列架柱式液压回转钻机适用于各种复杂条件的煤巷和岩巷的钻孔施工。根据钻孔位置地质条件和施工要求的不同，可选用金刚石复合片钻头或硬质合金钻头配合地质钻杆或螺旋钻杆回转钻进，满足煤矿井下探水探瓦斯、岩石取芯、地质探测等多种钻探工艺要求，也可增加一个或两个立柱，提高打钻稳定性。 |
