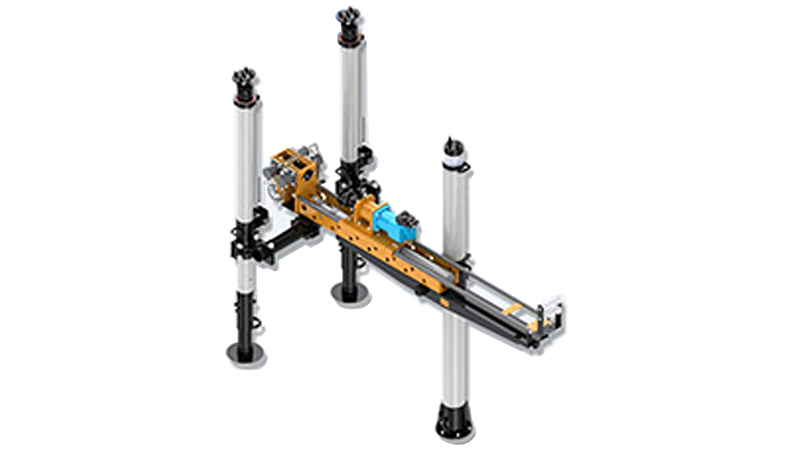

ZYJ系列架柱式液压回转钻机是我公司分析国内外各种钻机的优缺点，结合各矿山巷道特定环境而设计、制造的液压钻机。钻机具有结构简单、操作方便、重量轻、安全可靠等优点；矿井下配套随机工具可轻松实现导轨水平调节和整机移机；导轨和立柱之间360°旋转调节，钻孔角度±90°可调。钻机采用分体式布局，各部分拆卸方便，便于搬运；钻杆自动拆卸，降低工人劳动强度。 我公司研发的掘进机专用钻机已获得国家实用新型专利证书，专利号：ZL 2015 2 0258142.8 |
序号 | 基本性能参数 | 单位 | ZYJ-700/250 | ZYJ-500/230 | |
1 | 额定转矩 | N·m | 700 | 500 | |
2 | 额定转速 | r/min | 250 | 230 | |
3 | 额定压力 | MPa | 15 | 15 | |
4 | 推进力 | kN | 10/20 | 10/20 | |
5 | 空载推进速度 | mm/min | 7000 | 7000 | |
6 | 返回速度 | mm/min | 3500 | 3500 | |
7 | 推进行程 | mm | 1330 | 1330 | |
8 | 钻机最大高度 | mm | 4450 | 4450 | |
9 | 钻机最小高度 | mm | 2400 | 2400 | |
10 | 冲洗水压力 | MPa | 0.6-1.2 | 0.6-1.2 | |
11 | 电机额定功率 | kW | 30 | 18.5/22 | |
12 | 电机额定电压 | V | 380/660/1140 | 380/660/1140 | |
13 | 油箱有效容积 | L | 230 | 160 | |
14 | 主机重 | kg | 370 | 300 | |
15 | 泵站重 | kg | 490 | 345 | |
16 | 主机外形尺寸 | mm | 2330×460×2400 | 2330×460×2400 | |
17 | 泵站外形尺寸 | mm | 1600×640×1140 | 1440×600×1000 | |
18 | 配套钻具 | 地质钻杆 | mm | φ42（标配） | φ42（标配） |
19 | 地质钻头 | φ55～φ75 | φ55～φ75 | ||
20 | 螺旋钻杆 | φ69、φ76（选装） | φ69、φ76（选装） | ||
21 | 组合钻头 | φ76～φ108（选装） | φ76～φ108（选装） | ||
