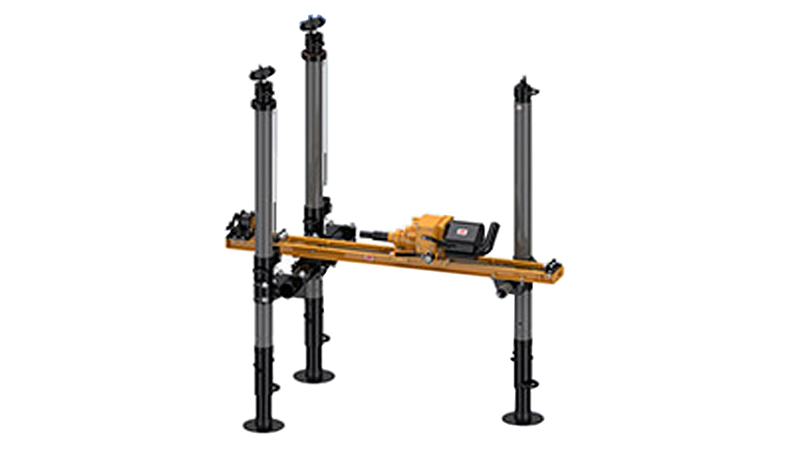

ZQJC系列气动架柱式钻机（深孔加强型）是我公司针对市场需求研制的大扭矩气动产品，其中ZQJC-2000/9.4S是目前我公司最大扭矩煤矿用气动架柱式钻机，它具有安全防爆、转矩大、体积小、重量轻、结构简单、拆装方便等优点，拆开后各部件小于50千克。机器主机回转具有正反转功能，可轻松钻进和退出钻具；进给采用独立马达，给进力大，故障率低；通过控制进气量，可以调节回转速度和给进速度；可选配独立的操作台进行远程操作，使施工更方便快捷。该系列钻机广泛应用于煤矿探水、注水、探排瓦斯、泄放压力孔、巷道帮锚杆孔等的钻孔施工。 |
序号 | 基本性能参数 | 单位 | ZQJC-2000/9.4S | ZQJC-1600/10.0S | |
1 | 工作气压 | MPa | 0.5-0.63 | 0.5-0.63 | |
2 | 额定转矩 | N·m | 2000 | 1600 | |
3 | 额定转速 | r/min | 45 | 60 | |
4 | 最大输出功率 | kW | 9.4 | 10 | |
5 | 负荷耗气量 | m3/min | 11 | 11 | |
6 | 噪声 | dB(A) | ≤110 | ≤110 | |
7 | 导轨推进行程 | mm | 1355 | 1355 | |
8 | 工作高度 | mm | 950-1980 | 950-1980 | |
9 | 主机重 | kg | 110 | 110 | |
10 | 架柱机重 | kg | 130 | 130 | |
11 | 整机外形尺寸 | mm | 1925×600×2700 | 1925×600×2700 | |
12 | 操作台 （选配） | 外形尺寸 | mm | 650×510×710 | 650×510×710 |
重量 | kg | 30 | 30 | ||
配套钻具
序号 | 名称 | 单位 | 规格 |
1 | 螺旋钻杆 | mm | φ69通水、φ76、φ89 |
2 | 组合钻头 | mm | φ76～φ108 |
3 | 地质钻杆 | mm | φ42、φ50（锥扣） |
4 | 地质钻头 | mm | φ55～φ115 |
