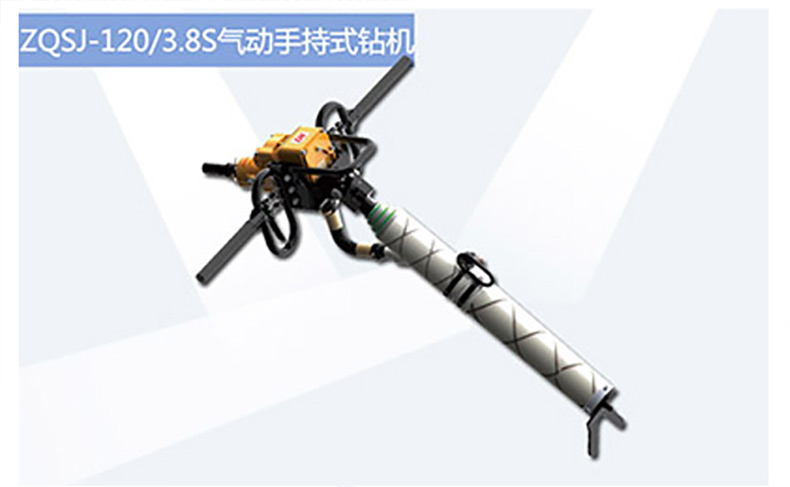

ZQSZ架座支撑气动手持式钻机具有安全防爆、转矩大、转速高、体积小、质量轻、效率高、结构简单、操作简单和维护方便等特点。与同类钻机相比，该钻机转矩及功率更大，因此效率也更高；噪音更低，独特的内部隔断式降噪结构，噪音下降使用更舒适；功能更全面，具有正、反转功能，使用方便快捷，提高钻孔效率；带冲洗水功能，使用更方便。 该钻机选配钻机支架或支腿，可增加钻机作业时的稳定性，降低工人劳动强度，提高钻孔作业效率。 |
| 序号 | 基本性能参数 | 单位 | ZQSZ-120/3.8S | |||
| 1 | 工作气压 | MPa | 0.4 | 0.5 | 0.63 | |
| 2 | 额定转矩 | N·m | 105 | 120 | 130 | |
| 3 | 额定转速 | r/min | 260 | 310 | 315 | |
| 4 | 最大输出功率 | kW | 2.8 | 3.8 | 4.2 | |
| 5 | 最大负荷转矩 | N·m | 170 | 190 | 250 | |
| 6 | 动力启动转矩 | N·m | 170 | 200 | 255 | |
| 7 | 动力失速转矩 | N·m | 175 | 205 | 270 | |
| 8 | 负荷耗气量 | m3/min | 4.3 | 4.8 | 5.5 | |
| 9 | 空载转速 | r/min | 550 | 580 | 620 | |
| 10 | 主机重 | kg | 21 | |||
| 11 | 噪声 | 声功率级 | dB(A) | 110 | ||
| 声压级 | dB(A) | 95 | ||||
| 12 | 钻尾尺寸 | mm | □18（标配）、□24 | |||
| 13 | 冲洗水压力 | MPa | 0.6-1.2 | |||
配套钻具 | 螺旋钻杆 | 高效钻头 |
规格（mm） | φ42、 φ69（标配）、φ76 | φ44、φ50、φ76、φ82、φ89、φ90、φ94、φ110、φ125、φ150 |
连接方式 | □18（标配）、□24 | □18、□24 |
长度 | 可根据用户需求定做 | —— |
选配套支架参数
名称 | 单位 | 数值 |
支架垂直调节高度范围 | mm | 500～1600 |
支架调节角度范围 | ° | ±25° |
滑车行程 | mm | 1200 |
支架重量 | Kg | 43 |
该钻机主要用于探测地质构造、探水探瓦斯、煤层注水、泄放压力孔、巷道帮锚杆孔的钻孔和锚索搅拌和螺母安装，迎前打爆破孔等。是煤矿进行井下排水排瓦斯作业的理想设备。 |
