1.采用气动马达，体积小，重量轻，便于井下移动。 2. 采用循环式锯条进行切割，速度快，切割尺寸范围大。 3. 采用压缩空气作为工作介质，压风管道体系作为动力源，适用于采掘及采煤工作面各种工作环境。 4. 结构强度高，耐冲击，适应井下恶劣工作环境。 5. 在井下爆炸危险环境中使用时，压力水通过气水联动阀对锯条进行冷却，若水管球阀关闭或停水，则气水组合阀自动断开气源，线锯自动停止工作，消除了火花隐患，确保带式锯安全使用。 6. 通过采用不同规格的锯条，可以切割从合金钢到橡胶、木材、原木、木制品、塑料等各种材料。 |
JQD-8/1000型矿用气动带式锯基本性能参数
项 目 | 单位 | 基本参数 | |||
额定压力 | MPa | 0.40 | 0.50 | 0.63 | |
切割耗气量 | m3/min | 0.7 | 0.9 | 1.1 | |
切割速度 | mm/min | 20 | 25 | 35 | |
噪 声 | 声压级 | dB(A) | 95 | ||
声功率级 | dB(A) | 112 | |||
外形尺寸(长×宽×高) | mm | (200X550X190)±20 | |||
机重 | kg | 8 | |||
冲洗水压力 | MPa | 0.2～1.0 | |||
有效切割范围（长X宽） | mm | 120x140 | |||
马达转速 | r/min | 900 | 1000 | 1100 | |

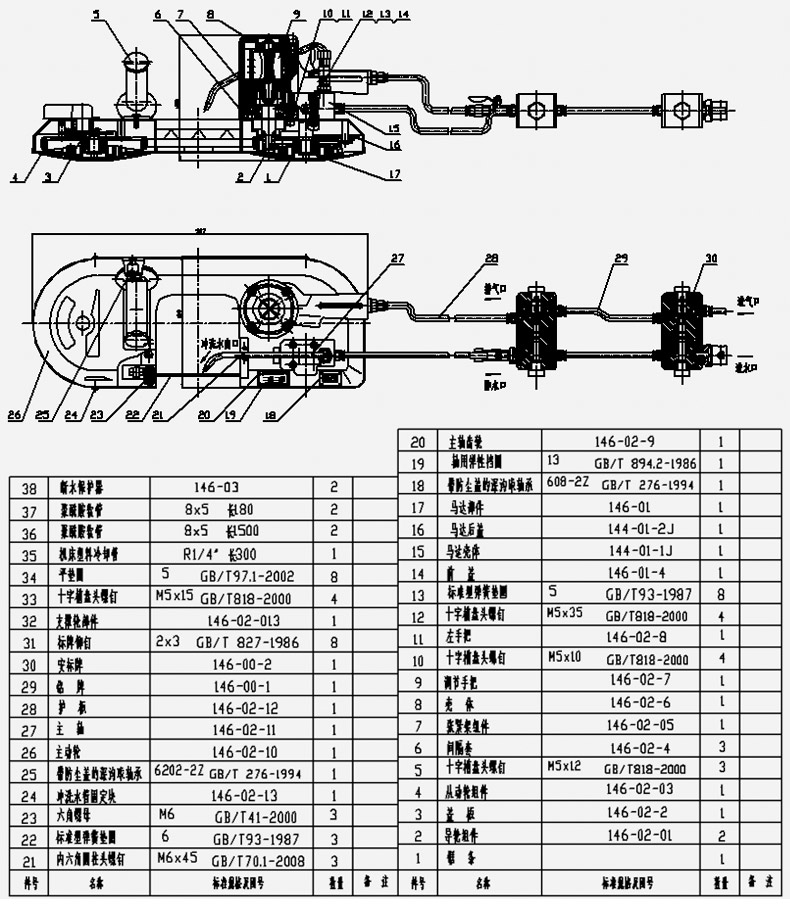

JQD-8/1000 型矿用气动带式锯总装图及明细表

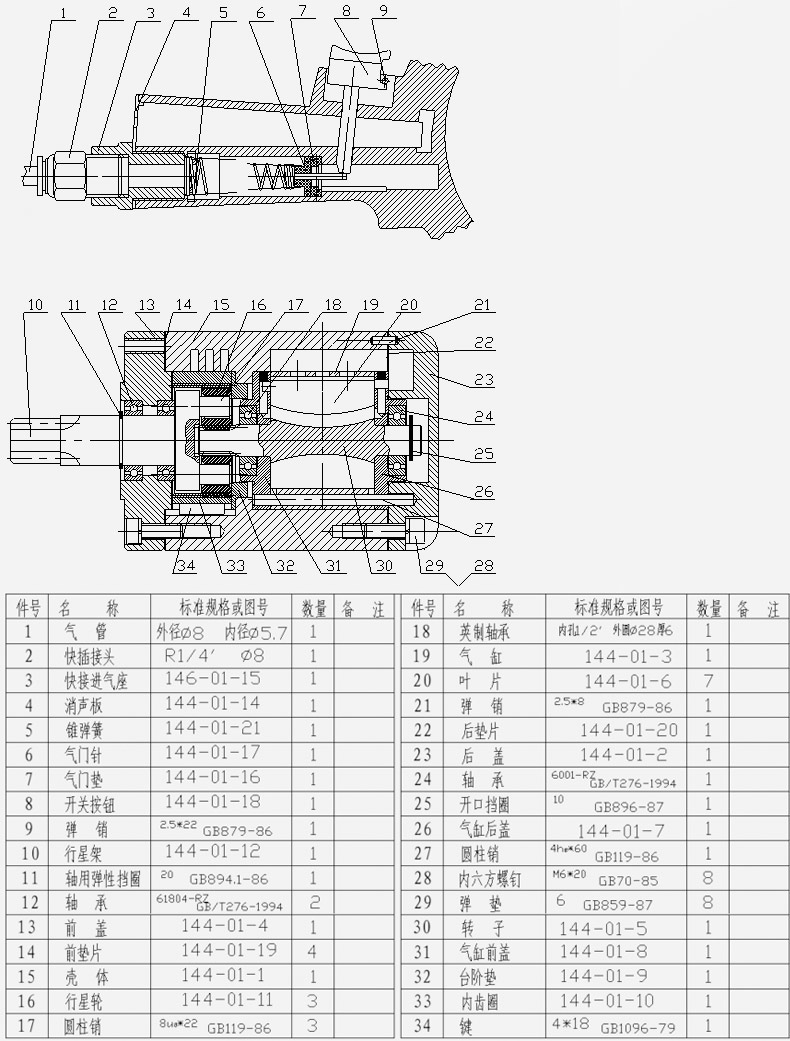

JQD-8/1000型矿用气动带式锯马达部件图及明细表

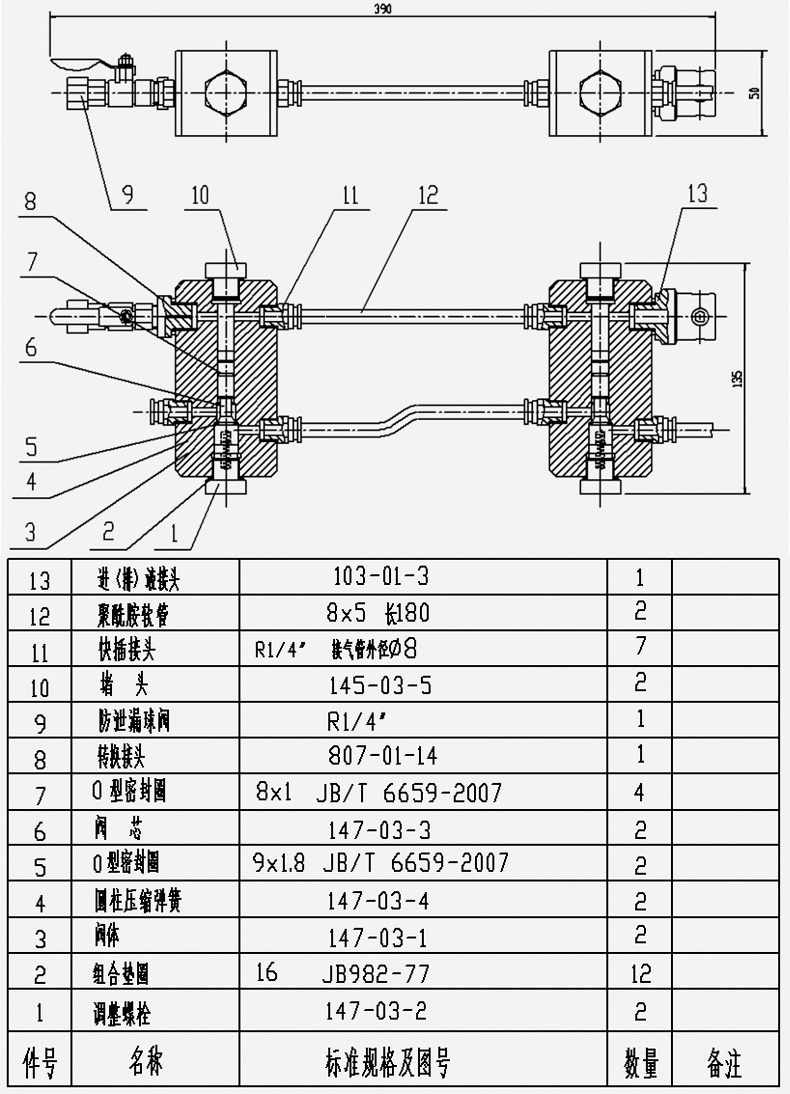

双重断水保护器部件图及明细表
1. 使用时不得触摸锯条及其它转动的零件。 2.锯条与工件接触时不得启动，当锯条转动正常时方可接触工件。 3.当锯条未完全停止转动时，不得放下带式锯。 4.为使用工具安全操作，应双手紧握提起带式锯进行操作，严禁单手操作。 5.将被切割的工件靠近飞速运转的锯条是十分危险的，是违反操作规程。 6.不得使用破损、变形、裂纹及不锋利的锯条。 7.安标受控零件表中所列的零件是用特制材质制造，其完全符合GB/T13813-2001的规定，并有法定检验机构的合格证明文件。用户不得随意更换、使用其它企业的配套件。 |

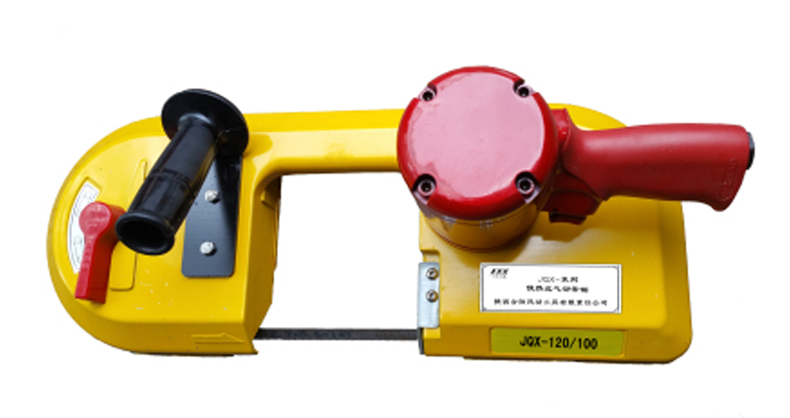

JQD系列矿用气动带式锯（以下简称产品），采用气水联动控制阀保护装置，能在温度较高的环境中作业，无火花产生，在潮湿的环境中工作无漏电危险，特别适用于风险的工作环境。广泛应用于矿山井下采掘工作面设施安装维修时切割链条、支护材料、金属锚杆杆体、锚索、快速切开管道等金属。同时是防爆场所工作面危险救援的理想救援工具。 |
