海特测控Haite 铁路弦线，50m，QXC-50

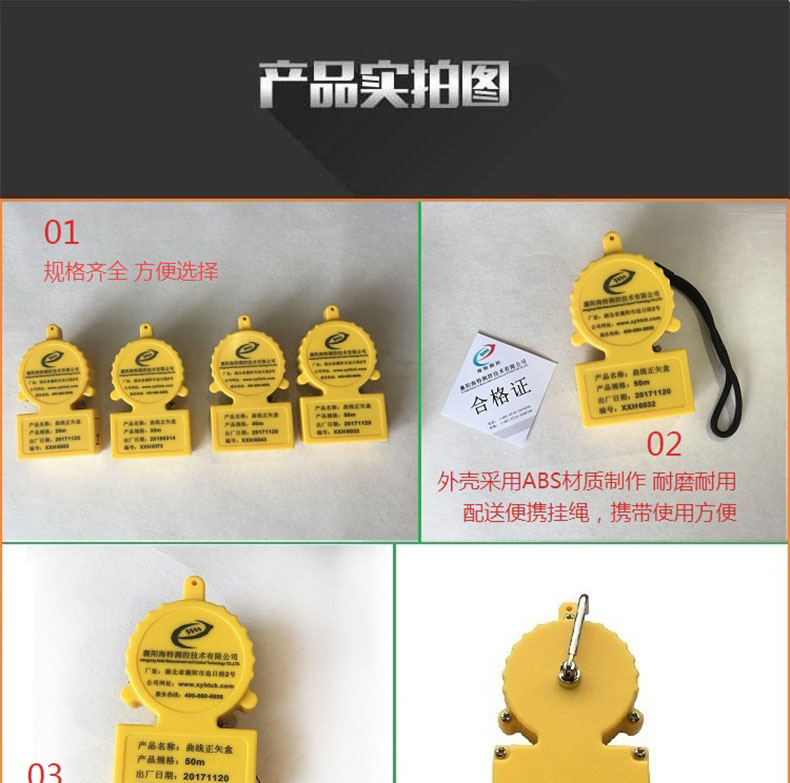

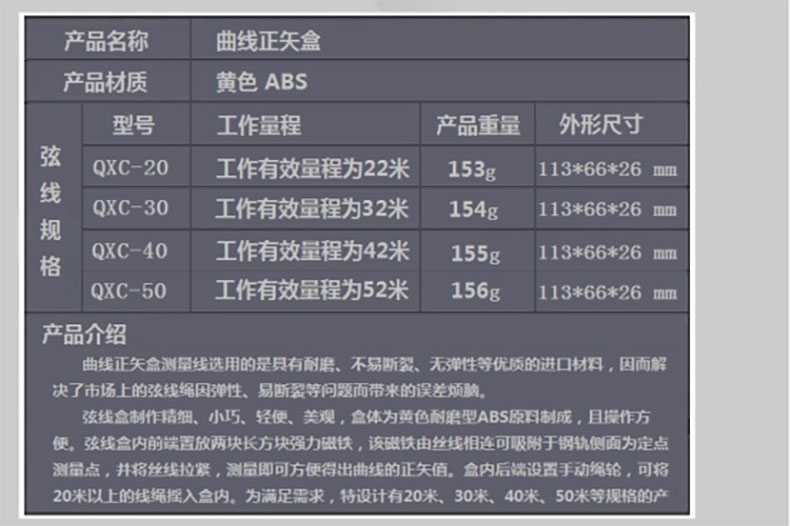

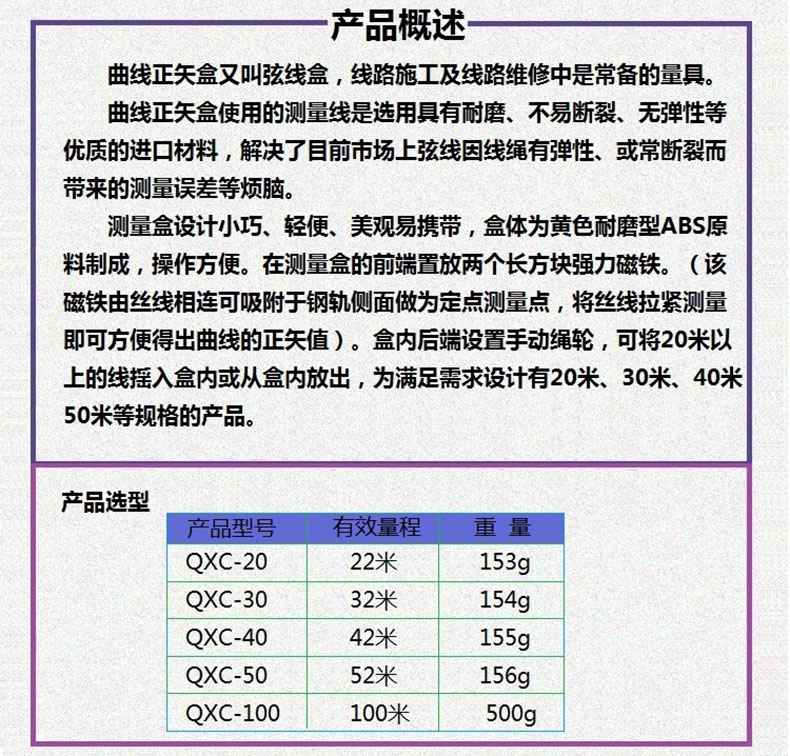

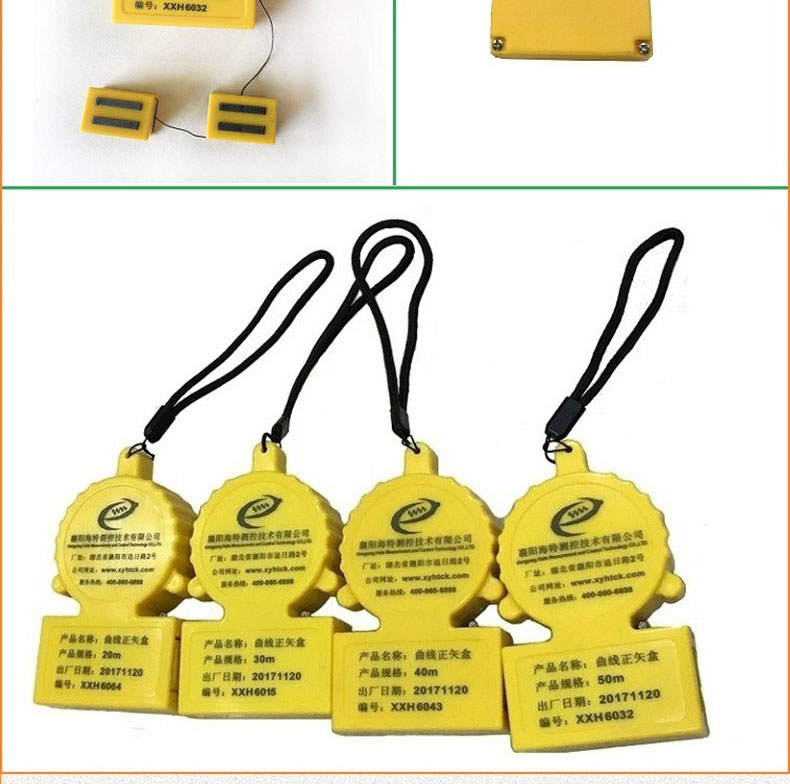

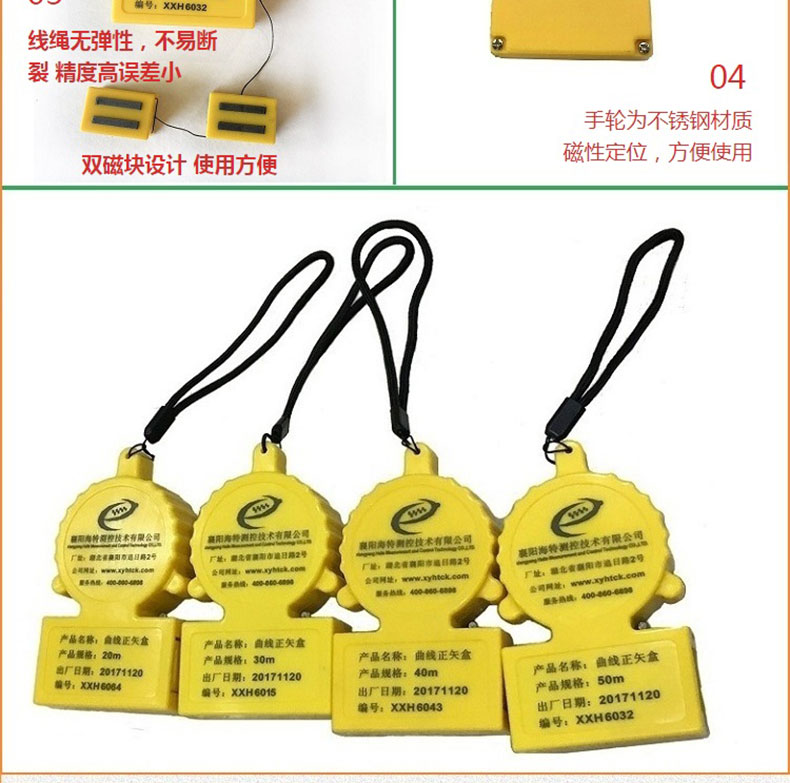

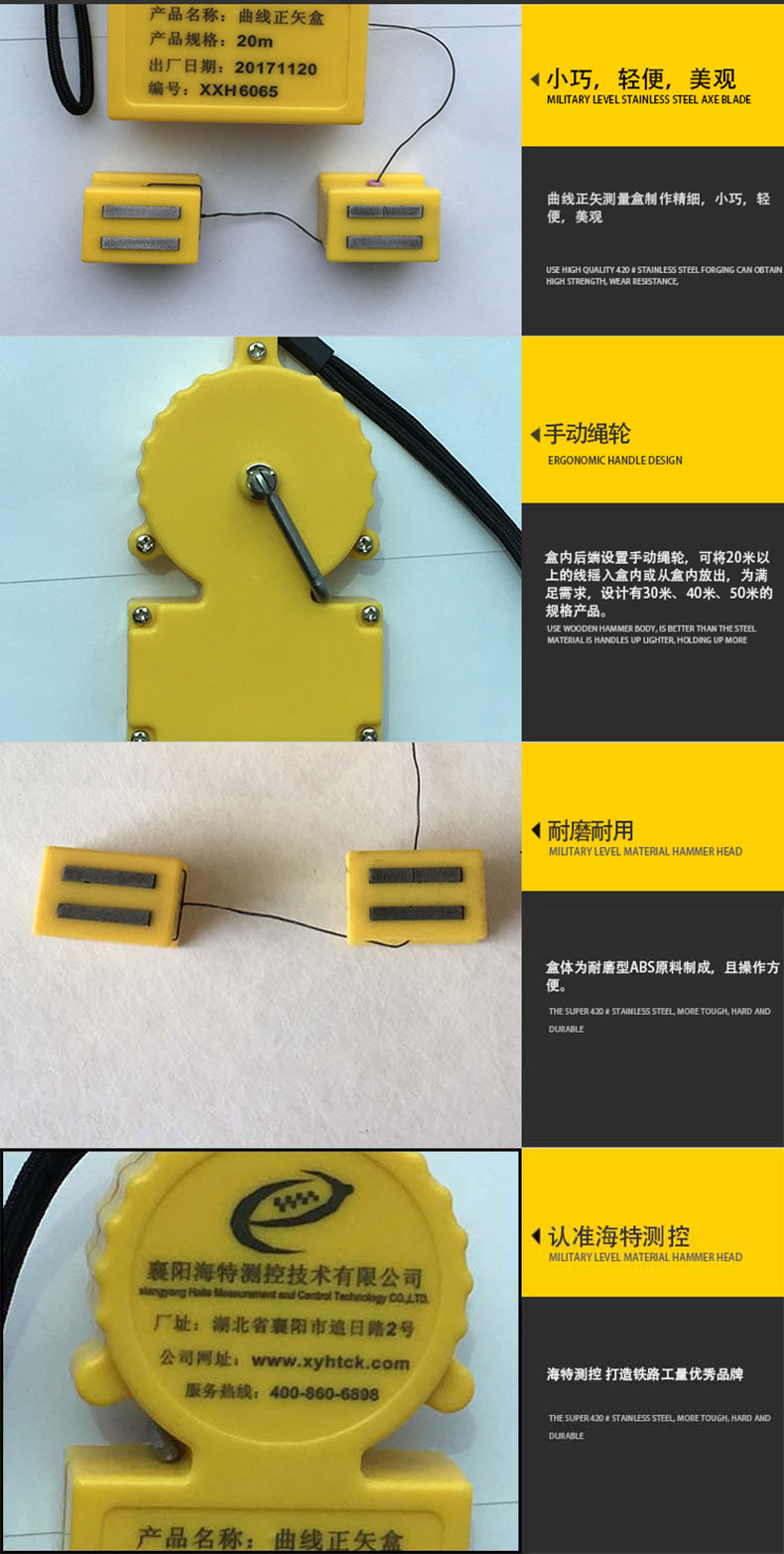

线路曲线正线检测高低通常需要三人一组进行，使用此型曲线正矢测量盒仅需一人就可以完成这一工作。曲线正矢测量盒制作精细，小巧，轻便，美观，盒体为黄色耐磨型ABS原料制成，且操作方便。曲线正矢测量盒的前端置放两块长方块强力磁铁。（该磁铁由丝线相连可吸附于钢轨侧面做为定点测量点，并将丝线拉紧，测试都可方便的没得曲线的正矢值。盒内后端设置手动绳轮，可将20米以上的线揺入盒内或从盒内放出，为满足需求，设计有30米、40米、50米的规格产品。

【功能介绍】

• 线路的高低、轨向、曲线正矢通常采用弦线检测，其长度通常为30m，需要配合钢板尺使用。测量高低、轨向时，通常采用10m弦；测量曲线正矢时，根据曲线要素，合理选择弦长(10m或20m)，钢板尺常用长度为15mm或30mm，精确度为1mm。

【检测方法】

• 测量高低

• 选取好弦线长度，将两侧正方体垫块取同一高度，直接置于轨头顶面中心处，将弦线放在钢轨顶面上拉紧，以弦线稍有紧绷感为最佳，用钢板尺测量弦线到钢轨顶面的垂直距离，将所读的实数减去正方体高度(通常为20mm或10mm)即为所得到高低的数值。

• 测量轨向(曲线正矢)

• 直线段测量轨向，选取好弦线长度，将两侧正方体垫块取同一高度，将弦线放在钢轨侧面上拉紧，通常以弦线在钢轨踏面下16mm处、弦线稍有紧绷感为最佳，用钢板尺测量弦线与钢轨间的矢度，将所读的实数减去正方体高度（通常为20mm或10mm）即为所得到轨向的数值。采用同样的方法，在曲线上测得数值即为该点的曲线正矢。

• 测量高低、轨向、曲线正矢时，也可不使用正方体垫块，直接将弦线用手按在钢轨上，将弦线放在钢轨轨头顶面或侧面上拉紧，以弦线稍有紧绷感为最佳，用钢板尺直接测量弦线与钢轨间的垂直距离或矢度。

  【注意事项】

• 测量时，弦线必须保持适当紧绷，以免影响测量数值的准确性。
