轨距测量范围及误差 单位（mm） |
项目名称 | 测量范围 | 示值最大允许误差 |
轨距 | 1410～1470 | ±0.25 |
超高 | -185～+185 | --- |
查照间隔 | 1381～1401 | 0.30 |
护背距离 | 1338～1358 | 0.30 |
搭轨面平行度及超高计量性能要求 单位(mm) |
准确度等级 | 搭轨面平行度 | 超高零位最大允许误差 | 超高示值最大允许误差 | 超高掉头率误差 | 超高示值重复性 |
0级 | ≤0.10 | ±0.15 | ±0.30 | ≤0.30 | ≤0.10 |
1级 | ≤0.15 | ±0.20 | ±0.45 | ≤0.40 | ≤0.15 |
2级 | ≤0.20 | ±0.60 | ±1.20 | ≤1.20 | ≤0.40 |
轨距、查照间隔和护背距离的示值最大允许误差重复性 单位（mm） |
结构形式 | 示值最大允许误差 | 示值重复性 |
轨距 | ±0.25 | ≤0.05 |
查照间隔和护背距离 | ±0.30 | ≤0.05 |
读数装置的分辨力和分度值 单位（mm） |
轨距准确度等级 | 分辨力 | |
超高 | 0级 | ≤0.05 |
1级 | ≤0.10 | |
2级 | ≤0.20 | |
轨距、查照间隔和护背距离 | 0级 | ≤0.01 |
1级 | ≤0.01 | |
2级 | ≤0.01 | |

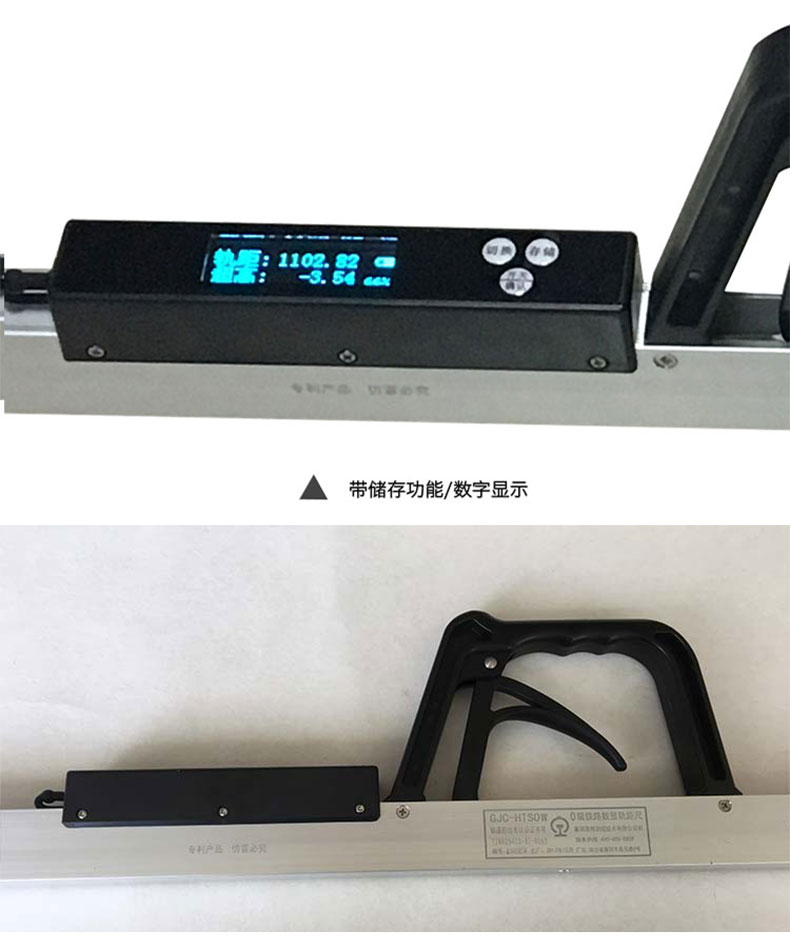

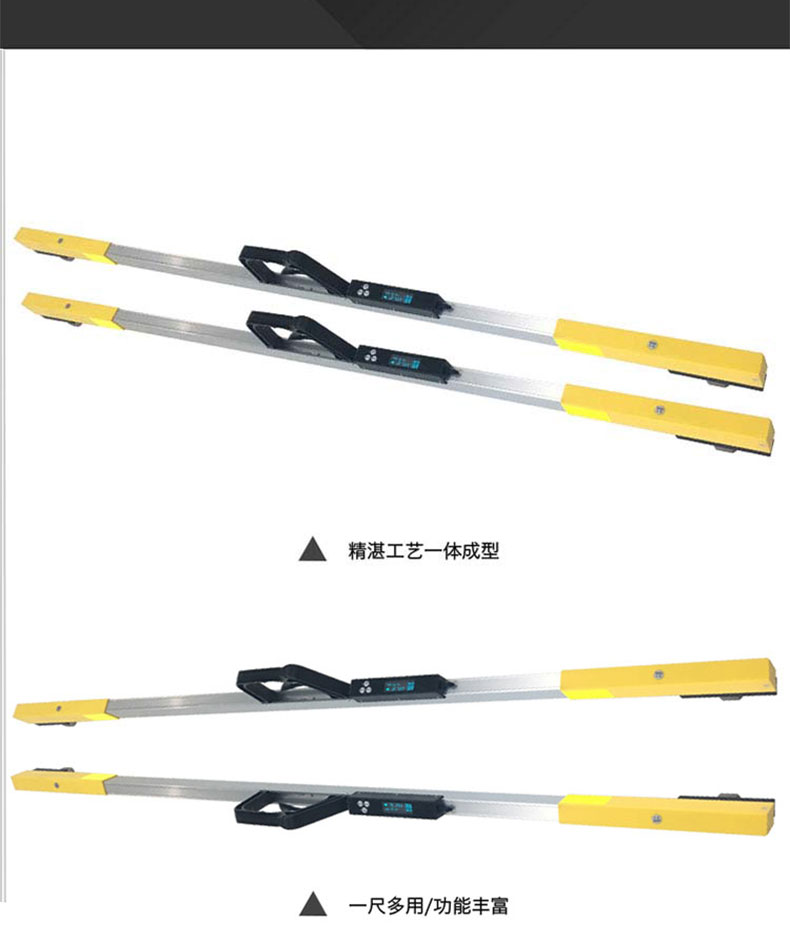

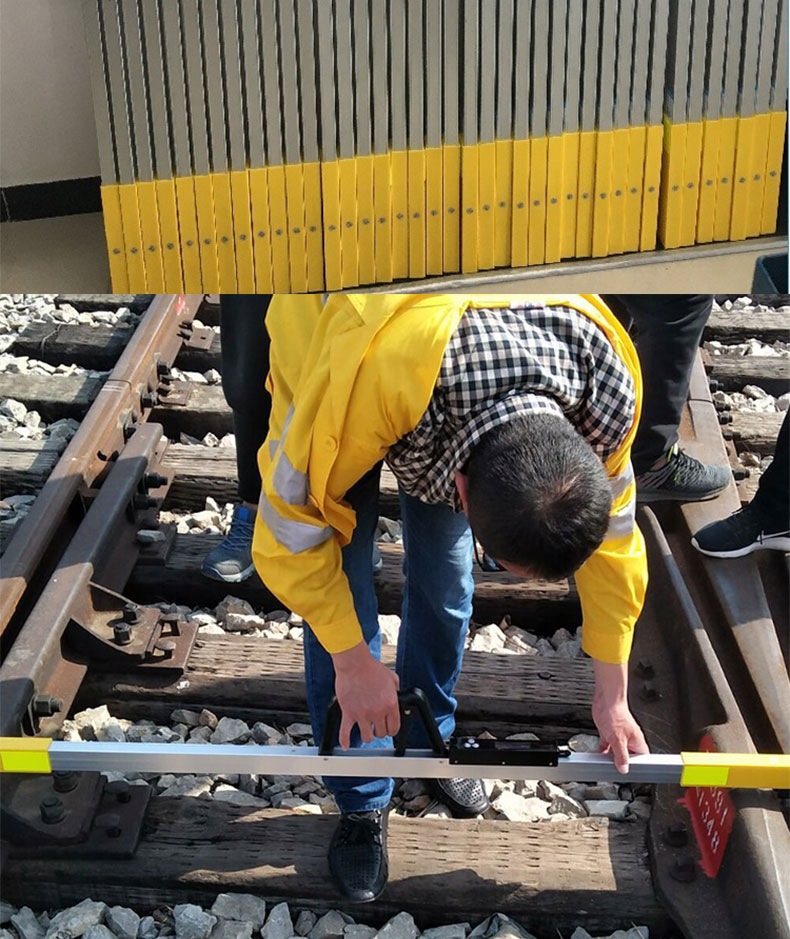

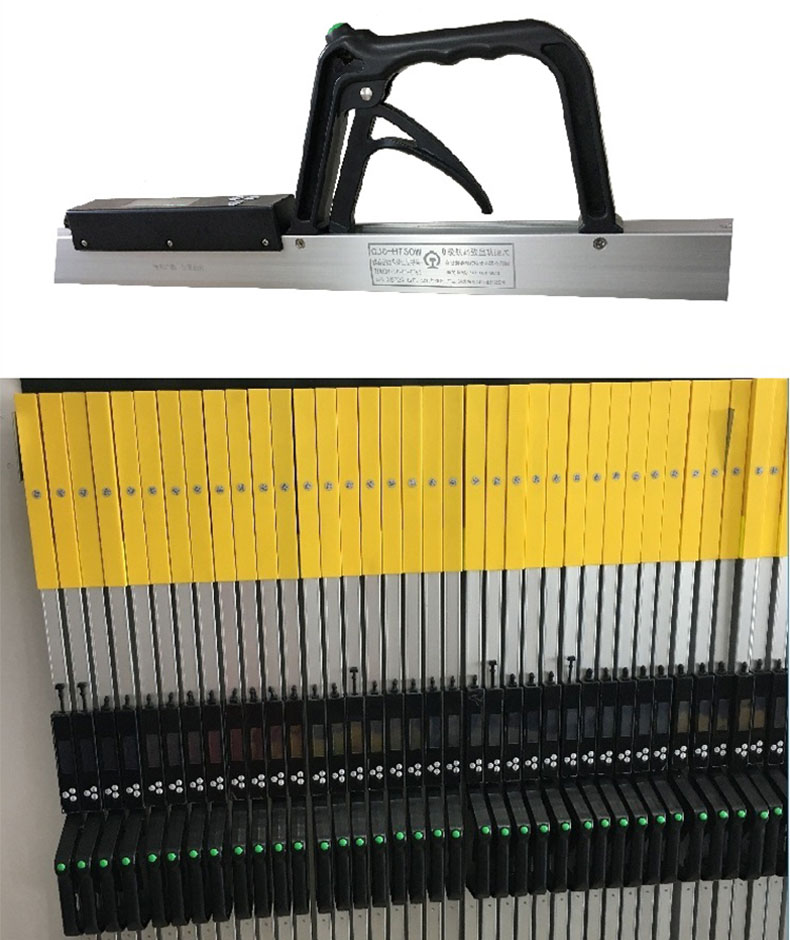

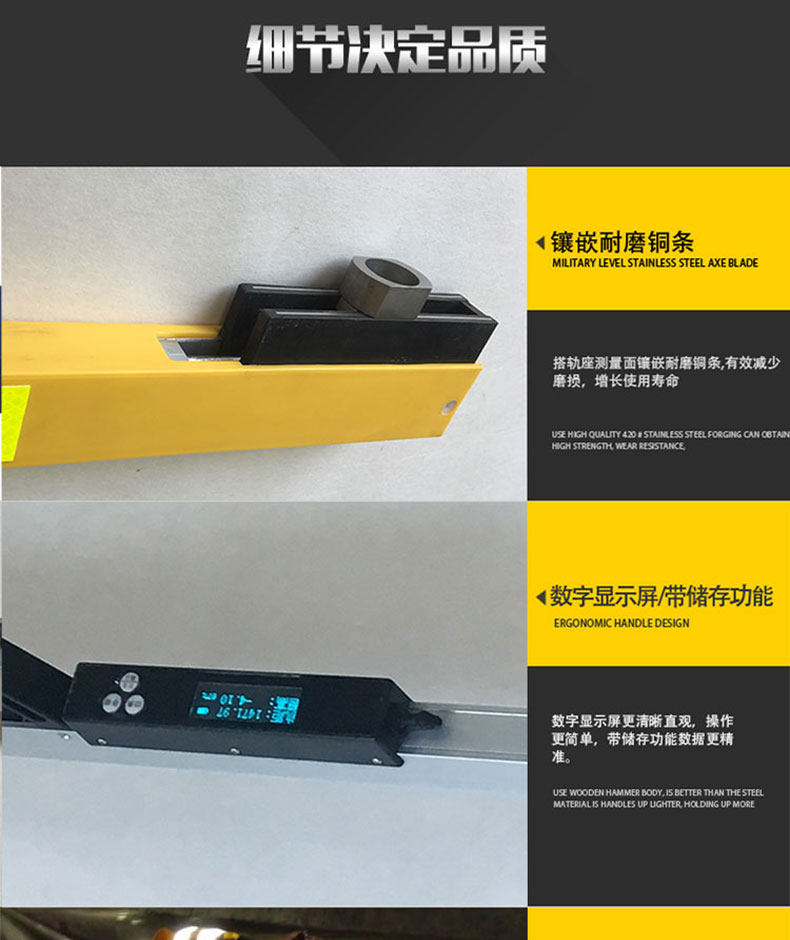

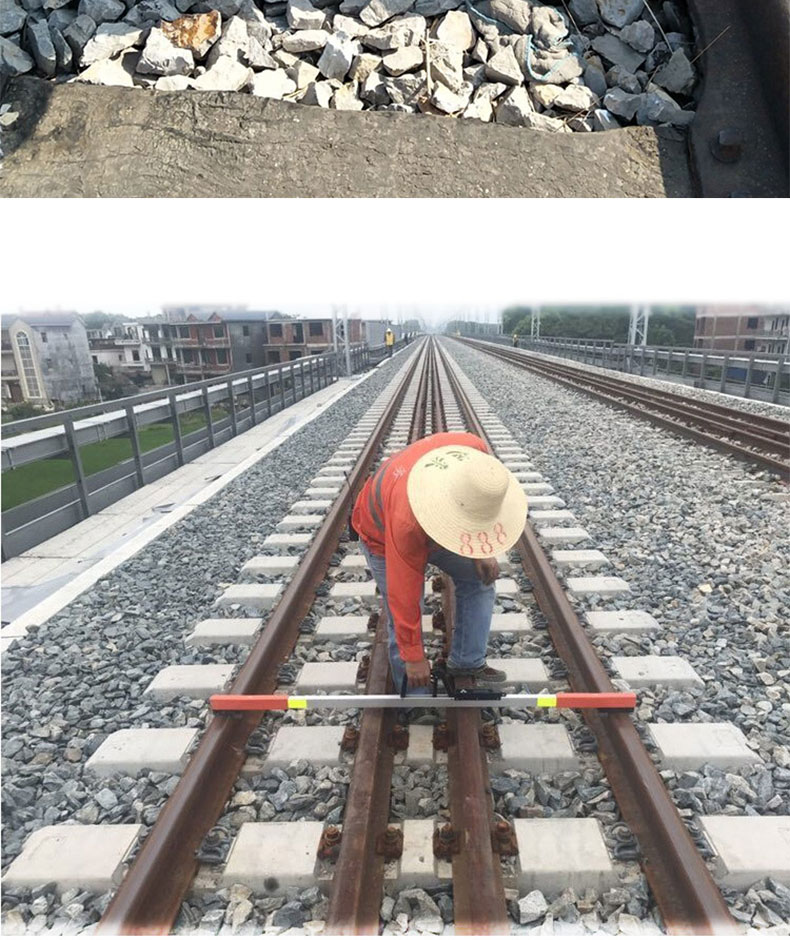

GJC系列数显轨距尺是一款高精度的静态便携式轨道检测尺，它是由高精度角度传感器、位移传感器、显示模块及精密型传达机械结构组合而成。主要用于检测标准轨距（1435mm）线路的直线、曲线、道岔的轨距、水平和超高轨距、超高、查照间隔、护背距离等几何参数。 |
