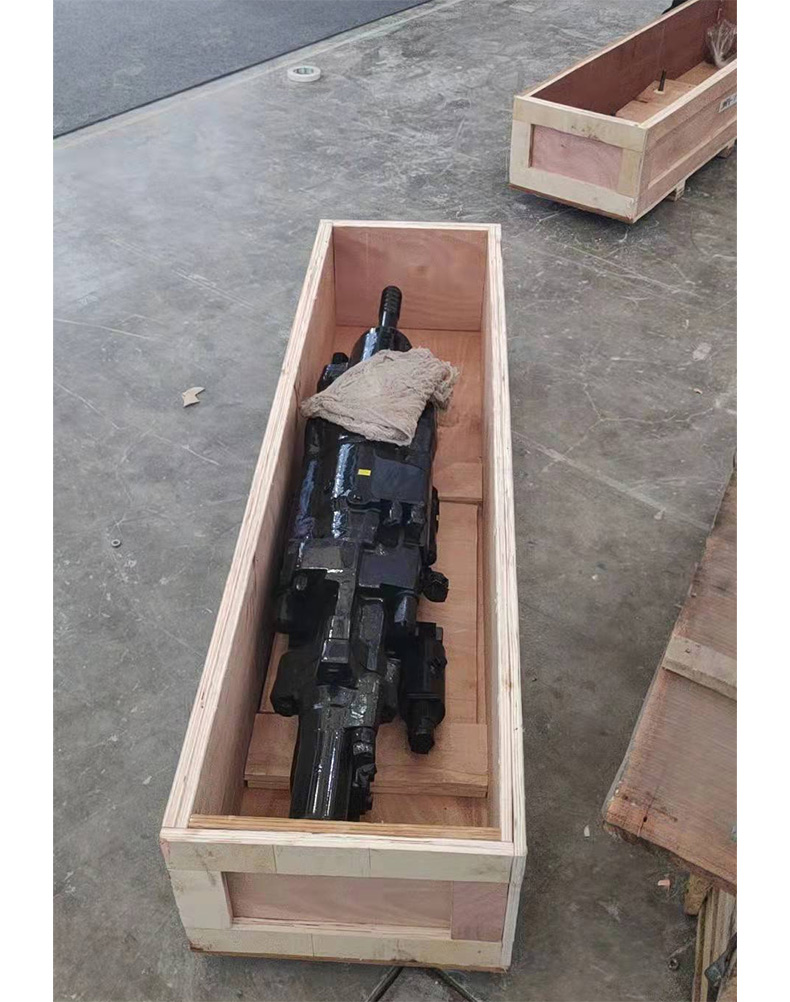

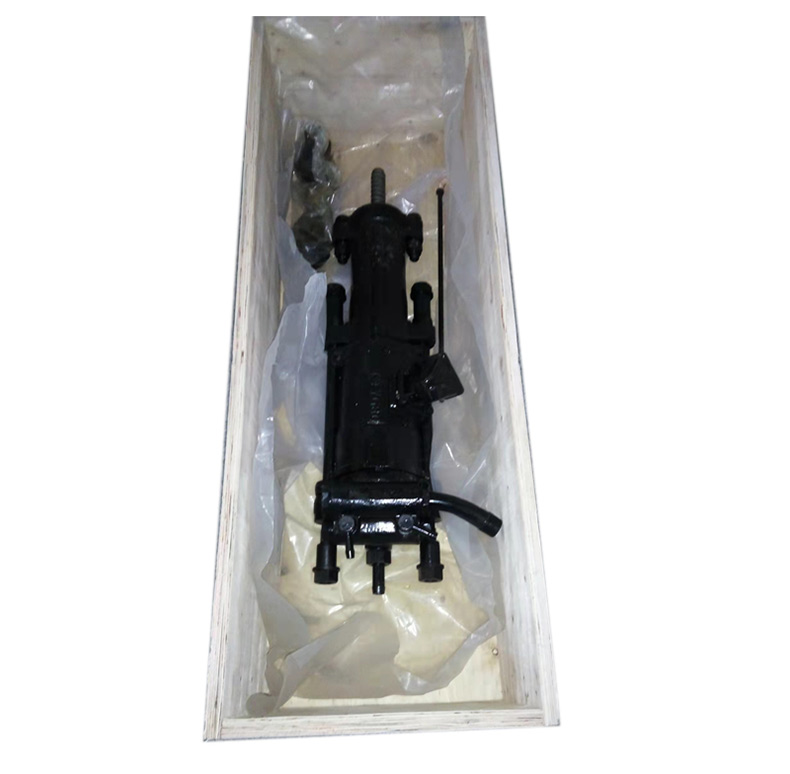

天水风动 导轨式凿岩机，0.5MPa，钻孔深度30米，YG80型

YG80导轨式凿岩机与FJY25C钻架配套，适用于矿山采掘及石方作业工程，钻凿中硬或坚硬岩石（f=8~18）的多方位炮孔。最深钻孔可达30米左右。

该机的主要特点是具有双向回转机构。与气动掐钎机构配合可以实现机动卸钎，以减轻工人的劳动。

三、使用与维护  Operation and Maintenance
  （一）、使用 Operation
1、压缩空气 Compressed air:
凿岩机使用气压应保持在0.5~0.7Mpa。若气压过低凿岩则不能发挥其效率，气压过高则缩短机器零件寿命。
所用压气要干燥，如含水过多，则会冲洗掉机内零件上的润滑油膜，影响润滑。在压气管路上要设置气水分离器，除去压气水份。
除此之外，尚需注意两点：
胶管内径应符合规定要求或用稍大的代用。
胶管尽可能短一些，减少中间接头，消除漏损。
2、润滑 lubricating
凿岩机绝对不能在无润滑条件下运转。根据不同环境温度，推荐用下表所列润滑油：

3、钻具 Drilling Accessories
钎尾规格为φ38*97mm，钎尾内必须装有密封圈（CZ300-F101），如发现失效应及时更换。使用的钻具应符合质量要求。
为保证能量的传递效率和钎杆的寿命，凿岩时，各钎具之间必须联接紧密。对于钎尾和钎杆螺纹部分要有一定的长度和一定的间隙，此间隙过大易坏，过小不易接卸钎杆。
钻具内孔要通畅。工作中钎刃要保持锐利。
（二）、维护 Maintenance
1、机器必须定期检修，注意观察各部件的磨损情况，及时更换损坏零件，以            保证凿岩效率。
2、工作前必须吹净风管内的污物。先给机器小风使机器开动，细心检查各零件连接可靠性以及机器运转情况。经检查正常后可给全风进行凿岩。
3、工作完后，关闭水阀小风空转一下机器，吹净内部污水，以防锈蚀。
（三）、技术保安 Technical safety
1、如果新机器或者是刚换完新的螺旋母和花键母的机器，使用时开始不应打反转，应打完一根钎杆后再打反转，否则螺旋母或花键母易被损坏。
2、当打完一根钎杆后，应停机再打反转卸钎，否则从正转直接变成反转，会对钎尾、螺旋棒、螺旋母等零件造成损坏。反转卸钎时应开小风否则容易损坏钻具。
三、装配注意事项：Assembling points for attention
（一）、换向滑套装入柄体后，用手可来回自由推动。
（二）、阀装入阀套和阀柜后，用手晃晃，阀应自由摆动。
（三）、活塞装入气缸和导向套后，用手可前后拉动、左右自由转动。
（四）、螺旋棒装入棘轮套后，将棘轮套转一角度，再转动螺旋棒，使各正反向棘轮爪应在螺旋棒齿面上自由跳动。
（五）、装配时不许用铁锤敲打各零件的配合面，如需敲打，必须用铜锤或硬木锤以免损坏零件表面而漏气。
（六）、装配时各运动部件均应涂润滑油。
（七）、应均匀拧紧两长螺杆螺帽。
（八）、总装后将钎尾插入机头，用手能左右自由转动。
四、工作中常见的故障、发生原因及消除方法。
（一）、钻孔速度低 Slowly drilling speed
1、现象：机器、钻具均正常。
原因：工作气压低。
排除方法Remedies:
①检查压气和负荷，使之适应。
②消除管路漏损或堵塞，并检查气路的管径规格大小是否影响气量。
   2、现象：凿速突然下降，转钎不正常。
原因：钎头损坏，脱片或碎片
排除方法：更换钎头
（二）、机器常出现的故障 The normal troubles:
1、现象：机器正反向不转。The machine is non-revolution.
原因：换向机构的滑套研卡或换向套拨爪折断。
排除方法：卸下柄体上的两个丝堵（YG80-45），推动滑套是否灵活，如果滑套灵活，则需拆下柄体检查。
2、现象：机器不正常，时而起动，时而停止或不转动。
 原因：阀研卡，棘轮爪折断或活塞与气缸研伤。
 排除方法：更换受损配件
3、现象：机器声音不正常。
 原因：Reason:
①两个长螺杆未拧紧或拧的力量不均匀。
②润滑不良（注油器缺油或太浓不过油）。
③ 活塞、气缸、导向套发生轻微研卡。
排除方法Remedies：
①检查螺帽是否松动。
②检查润滑情况（往注油器里加油或调节出油量）。
4、现象：钻具正常，但扭力小、转速慢、凿速低。
 原因 Reason：
①棘轮爪或螺旋棒磨损
②螺旋母或花键母磨损
③塔形弹簧失效或折断。
排除方法Remedies：
拆开机器，更换磨损件：
5、现象：返水或排气口结冰。
 原因Reason:：
①钎尾胶圈损坏。
②水针头部缺欠或磨损。
③压气含水量过高。
排除方法Remedies：
①更换新胶圈。
    ②更换水针。
③减少压气含水量。
