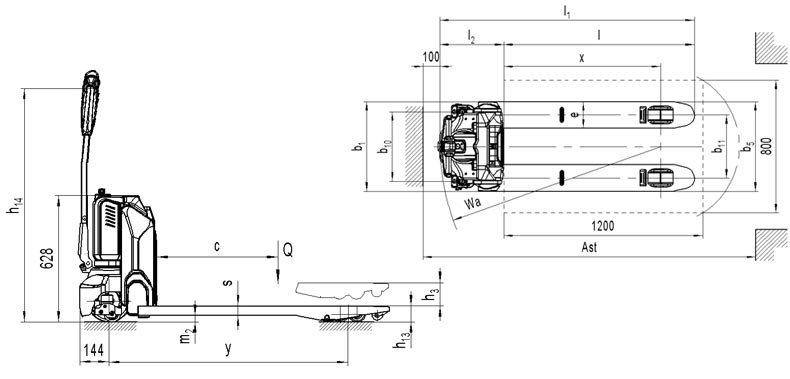

工业车辆参数表（VDI2198） | |||||
特性 | 1.2 | 型号 | PT E20N | ||
1.3 | 动力 | 电动 | |||
1.4 | 操作类型 | 步行式 | |||
1.5 | 额定载荷能力 | Q (t) | 2.0 | ||
1.6 | 载荷中心距 | c (mm) | 600 | ||
1.8 | 前悬距 | x (mm) | 951 | ||
1.9 | 轴距 | y (mm) | 1189 | ||
重量 | 2.1 | 自重 | kg | 149 | 153 |
2.2 | 满载时桥负荷，驱动侧/承重侧 | kg | 600 / 1549 | 625 / 1348 | |
2.3 | 空载时桥负荷，驱动侧/承重侧 | kg | 115 / 34 | 119 / 34 | |
轮子、底盘 | 3.1 | 轮子 | 聚氨酯轮(PU) | ||
3.2 | 轮子尺寸，驱动侧 | ⌀ x w (mm) | ⌀ 210×70 | ||
3.3 | 轮子尺寸，承重侧 | ⌀ x w (mm) | ⌀ 80×93(⌀ 80×70) | ||
3.4 | 稳定轮(尺寸) | ⌀ x w (mm) | ⌀ 80×30 | ||
3.5 | 轮子数量(x=驱动轮) 驱动侧/承重侧 | 1x/ 2(1x/ 4) 或 1x +2/ 2(1x +2/ 4) | |||
3.6 | 轮距， 驱动侧 | b10 (mm) | 430 | ||
3.7 | 轮距， 承重侧 | b11 (mm) | 380 | 525 | |
基本尺寸 | 4.4 | 提升高度 | h3 (mm) | 115 | |
4.9 | 作业时手柄高度，最小/最大 | h14 (mm) | 700 / 1160 | ||
4.15 | 货叉降低时高度 | h13 (mm) | 80 | ||
4.19 | 总体长度 | l1 (mm) | 1536 | ||
4.20 | 车体长度 | l2 (mm) | 386 | ||
4.21 | 总体宽度 | b1 (mm) | 540 | 685 | |
4.22 | 货叉尺寸 | s/e/l (mm) | 47 / 160 / 1150 | ||
4.25 | 货叉外宽 | b5 (mm) | 540 | 685 | |
4.32 | 最小离地间隙 | m2 (mm) | 33 | ||
4.34 | 通道宽度800x1200沿货叉放置(200安全距离) | Ast (mm) | 2006 | ||
4.35 | 转弯半径 | Wa (mm) | 1336 | ||
性能 | 5.1 | 行驶速度 满载/空载 | km/h | 4.8/ 5.2 | |
5.2 | 提升速度 满载/空载 | m/s | 0.017 / 0.022 | ||
5.3 | 下降速度 满载/空载 | m/s | 0.05 / 0.03 | ||
5.8 | 最大爬坡能力 满载/空载 | % | 7 / 16 | ||
5.10 | 行车制动 | 电磁制动 | |||
电机 | 6.1 | 驱动电机功率 S2 60min | kW | 0.75 | |
6.2 | 提升电机功率 S3 10% | kW | 0.8 | ||
6.3 | 蓄电池 根据 DIN 43531/ 35/ 36 A， B， C标准 | No | |||
6.4 | 蓄电池电压，额定容量 K5 | V / Ah | 48/ 20 | ||
6.5 | 蓄电池重量(+/-5%) | kg | 7.5 | ||
6.6 | 根据VDI循环的能耗 | kWh/h | 0.25 | ||
其它 | 8.1 | 驱动控制方式 | 直流速度控制 | ||
8.4 | 驾驶员耳边噪声水平,根据EN12053标准 | dB(A) | <70 | ||
