| BHDL系列剪刀夹 | |
| 型 号 | BHDL |
| 规格（长*宽*高） | 241*406*546mm |
| 额定载荷 | 450kg |
| 自 重 | 8.1kg |
组装

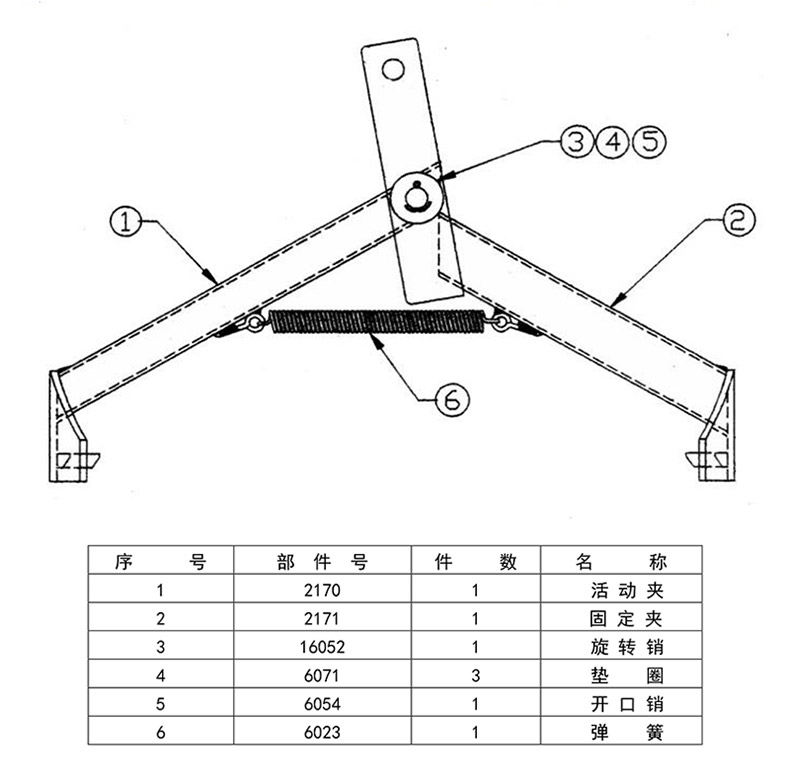

1. 如零件图所示，将活动夹（#1）和固定夹（#2）放好在一条直线上。
2. 将旋转销（#3）插入校准孔内，注意将垫圈（#4）如图所示定位。
3. 固定所提供的开口销（#5）。
4. 如图所示将弹簧（#6）固定到两个夹臂上的圆孔里。
维护保养说明：
定期检查设备，看看活动件是否有异常磨损。
确保所有的紧固件和金属件完好。
确保活动的旋转销（#3）每个月上润滑油，活动自如。
注意：当搬运活动桶盖的油桶时，在起升前，油桶盖应该被安全适当的放置，这样桶的边壁才不会在起升时被碰瘪。
1） 拆开产品的包装。
2） 检查产品的外观，看看有没有因为运输过程而产生的损坏。
3） 检查产品中心轴上的两个臂都是否能自由活动。
4） 固定产品到合适的吊具上，锁上安全钩。
5） 连接油桶前，将两个夹臂摆放在桶顶部上方中心位置。
6） 抓住BHDL的二个夹臂，让固定夹勾住桶的凸边下缘，拉开活动夹勾住桶对边的凸边下缘，当BHDL的两个夹臂收紧时，慢慢开始起升机具，确保起升桶顶的凸边下缘能够安全容易的夹紧，桶被夹住后，夹臂能大致位于桶的中心线上。
7） 桶一旦被夹住，慢慢移动，起升，直到到达指定位置。
8） 要将桶释放，反着操作一遍即可。
**警告** 降落桶到指定位置时要格外小心，桶被放置地面，托盘…….等，确保手脚保持安全距离。
9） 关于BHDL-SL机具，在抓举油桶前，检查安全锁是否和止动销锁紧；在释放油桶前，检查安全锁是否同止动销解锁。
