TQD-13BP气动油桶升降倾倒车设计合理，被用来在许多工厂、车间、仓库等场所对桶进行提升、搬运和360度翻转倒料，尤其适合油漆，涂料，化学和食品车间倾倒或混合材料，气动升降和气动翻转，使200升的油桶的搬运、堆高、倒料等动作更轻松便捷。不仅减轻了人力搬运油桶的操作，也大大提高了工人的生产效率，节省了工厂的成本。另外可以提供各种备选件和修改方案，以满足用户的特殊需要。
气动油桶倒料车具有以下特点：
1.升降快速可靠: 液压上升下降，速度快；滑轮传输用于门架之间，使得门架举升后的摇摆很小，非常平稳。
2.通过方便:举升门架由“C”型钢制造，设备结构紧凑，体积小,只需一个人就可以移动设备或通过狭窄的通道。
3.倒料充分：采用液压马达旋转，可以360度正反翻转。
4.可正逆转向具高转速性能。负载安全、无段速度控制、紧急动力驱动、瞬间正逆转向、安装灵活、可在电动马达、油压马达、步进马达、伺服马达不适用场合下使用。

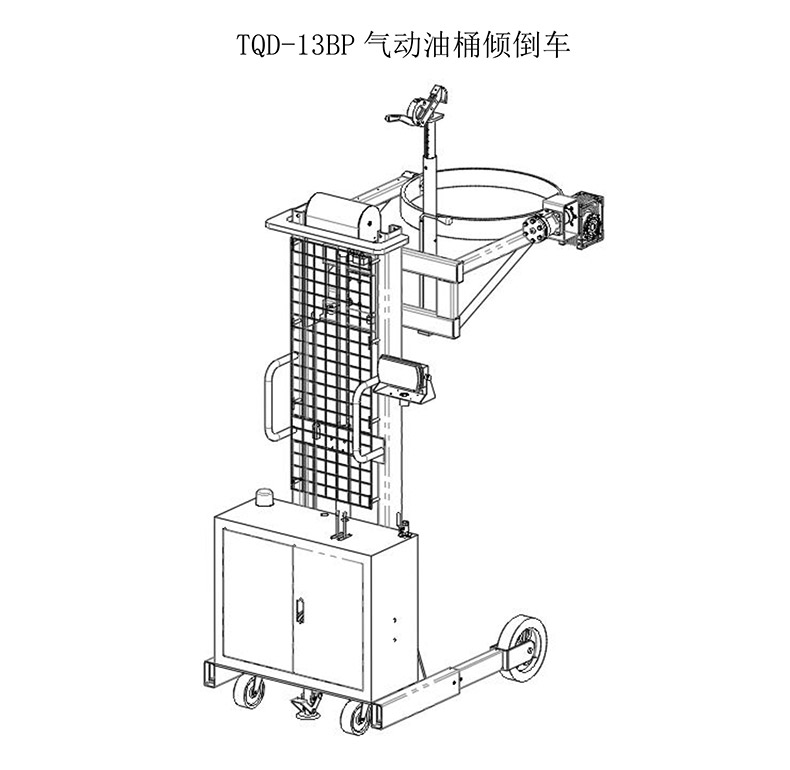

| TQD-13BP气动油桶倾倒车 | |
| 型 号 | TQD-13BP |
| 规格（长*宽*高） | 1340*980*2000mm |
| 额定载荷 | 250kg |
| 起升高度 | 1300mm |
| 自 重 | 300kg |
| 注：空气管道润滑和马达内部润滑使用 JIS K2213-1(轻机油 ISO VG32)或同等级别润滑油。 | |
安全须知
1．只允许经过操作培训且合格的人员操作此机器。
2．操作前不能用药或喝酒，因为这将影响操作者的警觉度和协调性。用药期间的操作者须咨询医生以确定其是否可以安全操作机器。
3. 确认油桶及其内装物料的重量不大于本产品的最大额定载荷， 检查减速器上的油标孔，确认机内有足够的润滑油；在各转动部位及油嘴处加少许轻质机油和黄油，以保证各部件动作安全可靠。
4. 此设备设计只用于平坦且坚硬地面。如果地面不平，请不要使用。如果使用设备的条件不满足，不要强行工作。
5. 不要在坡度超过8度的倾斜地面上使用本产品。禁止将油桶车停放在斜坡上。当通过斜坡时，确认前方没有人员与其他障碍。要慢速前行，不要在斜坡上急转弯。
6. 不要在马达运转的情况下移动整个设备，远离带电导体。
7. 在工作过程中，应使手或者其它物体不要靠近提升链条，抱箍或活动立架。
8. 在移动抓有油桶的液压搬运车时，不要使桶处于比较大的起升高度上。（注意：在此过程中切勿同时使桶旋转或升、降。）查看内门架、内滑架是否落下，移动时只要使桶与地面保留必要的间隙即可。
9. 在工作过程中，应不要使手和脚处在本产品前面区域内或者在桶的下面。
10. 在任何情况下都不要更换、修改或废弃安全装置。若如有异常或动作不灵，请速与本公司或者您的经销商联系，不要随意拆卸。
11.不要随意调整设备以期增大工作高度。
12. 在没有将内活动立架与外固定立架锁紧在一起的情况下，一定不要将本产品水平放置。
13. 任何制造商规定以外的特殊方法与条件必须遵循制造商的指导与书面认可。
设备使用的相关条件
1. 工作场所地面必须平整坚实，上空无障碍，设备与高压线之间有足够的距离。
2. 使用媒介：压缩空气。
3. 使用压力：7kg/cm²。
4. 最高使用压力：8kg/cm²。
5. 周围温度：-10℃～+70℃（在不冻结的状态下才能使用）。
6. 耗气量：985L/min CFM=35。
7. 润滑油：油雾气给油，每分钟3-4滴，定期检查空气过滤器（二联件）中的润滑油，若有减少及时补充。定期检查空气二联件下的积水槽的水量，定期用吸水性物质将水吸出，避免溢出。
8. 连续使用：可以（无负荷连续运转是不可以的）。
维护说明
在设备经过长时间存放或环境条件改变后首次使用前，需检查气动马达、液压马达、油缸、气动二联件和压力表以确认它们是否处于良好条件下。
注意!使用设备前尤其注意检查所有的安全装置：
1. 使用前检查
此设备在每次使用之前都需要检查。你必须仔细检查机器并汇报所有缺陷。直到所有缺陷解决、机器处于良好状态时再开始操作机器。
检查缺失、损坏和不明安全情况。
检查断裂、缺失、损坏及松脱零部件，尤其是桅柱两侧的螺钉与螺母。
检查枢轴、销是否损坏，检查是否缺失保持装置。
检查气动系统是否有泄漏与损坏。
检查油箱中油位。
检查是否有焊缝断裂，是否有其他结构损坏的迹象。
检查支撑座是否可绕支撑螺杆灵活转动，必要时润滑。
检查开机时是否有不正常的噪音或颤动。
检查气动马达、压力表、球阀之间的连接是否牢固。
进行生产厂家列出的必要维修项目。
2.定期检查与测试
按下列项目每隔3个月检查与测试移动工作平台。
润滑提升链条，检查其磨损。
检查并拧紧有松动可能的螺钉与螺母。
仔细目测检查构件腐蚀情况和承载零件与焊缝的损坏情况。
检查机械、气动系统。
注意: 定期检查的频率与范围也可参照当地法规。
3.设备润滑
常给运动部件的摩擦部分加润滑油。
1）在链轮与链轮轴之间采用了球轴承，需用毛刷在升起时用钙基润滑脂来润滑它们。
2）用油枪在链条和链轮间加机油以防磨损。
3）在举升状态下通过毛刷用一些钙基润滑脂润滑桅柱间的导轨。
4）底盘轮子与轴之间的轴承，应使用毛刷用油脂来润滑它们。
使用说明
1.首先连接气管接头，打开气阀。

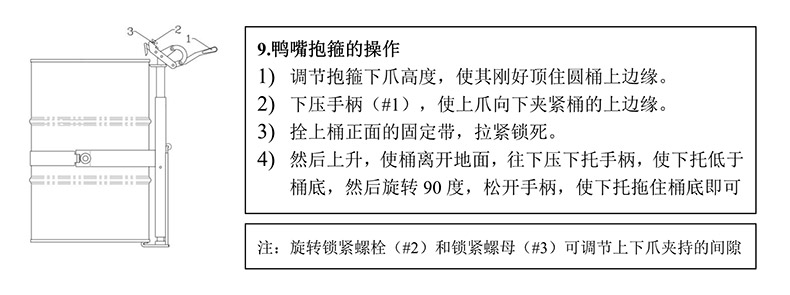

2. 要提升油桶，只需将搬运车推向油桶，打开设备前部的抱箍，使其张至最大位置，推动设备至油桶前，使开口部位对准油桶中心对位贴紧（注意：在对位时应使油桶桶盖处于正前方），将安全波纹销拔出，扳动抱箍上的夹钳，并通过夹钳上的调节螺母使抱箍锁紧，然后一定要将安全波纹销插入。但不要将桶箍扁。在提升油桶之前，踏下地锁将搬运车固定在这个位置上。根据操纵面板上的标识操作操作杆油桶将被提起。
警告： 不要试图使本产品超载，超过其额定负荷，或者将油桶提升，超过其最大提升高度。推动设备，您可随意将油桶从一处搬至另一处 。
3. 要运输油桶，如果地锁被踩下，首先应将地锁打开。调节油桶的高度，使之大约高出地面2－3英寸(50毫米－75毫米)。
警告：一定不要在油桶处于最大提升高度时移动油桶。
然后将搬运车推拉到需要的地方。
警告：在没有蹬下地锁时，一定不要使抓有油桶的搬运车停在倾斜的地面上。 如果这样做，可能会导致搬运车自行滚动，而导致财产损失或人员受伤。
警告：一定不要在坡度超过8度的倾斜地面上操作本搬运车。
4. 要旋转油桶，在油桶离开地面前，旋下油桶盖，（换上带有单向阀的专用桶盖，需要单独选购）将桶起升后，根据操纵面板上的标识操作操作杆，使油桶旋转倒料。
5. 要落下油桶，根据操纵面板上的标识操作操作杆即可。在油桶落在地面或者托盘上面后，只需要将抱箍打开，然后将搬运车从油桶边拉开即可。
6.根据使用频率，定期用海绵吸出油水分离器底部聚水槽里的积水。
7.设备停用时，请及时关闭气管阀门。
8. 称重操作请参考附件中的XK3190-EX-A8称重显示指示器型称重显示控制器的使用说明书。
