该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
技术参数 | 指 标 | ||
输入 | 直流电压 | 输入范围 | 0~1000V |
输入阻抗 | 测量量程×2kΩ | ||
直流电流 | 输入范围 | 0~10A（直接输入，启动电流：5mA） 0~9999A（外置分流器或霍尔元件，量程可编程设定） | |
分流器 | 支持输出为75mV | ||
霍尔元件 | 支持输出为0~20mA、4~20mA、0~5V、0~10V等 | ||
过 载 | 1.2倍可持续正常工作，2倍持续1秒 | ||
精度等级 | 0.5级 | ||
功能 | 显 示 | LED或LCD（高亮蓝色背景光、背光延时时间可调） | |
通 讯 | RS485接口，半双工、光电隔离，Modbus-RTU协议， 波特率1200、2400、4800、9600、19200可选 | ||
报 警 | 1路继电器输出，2A/30VDC或2A/250VAC | ||
模 拟 量 | DC4～20mA、DC0～20mA(负载<500Ω),DC1~5V、DC0～5V(负载> 1kΩ)等可编程设置 | ||
开 关 量 | 输入（DI） | 无源接点输入，仪表内置电源，光电隔离 | |
输出（DO） | 常开继电器无源触点，2A/30VDC或2A/250VAC | ||
工作电源 | 电压范围 | AC85~265V,50/60Hz、DC110~350V、DC36~48V（订货时说明） | |
功 耗 | ≤2VA | ||
绝缘电阻 | ≥100MΩ | ||
工频耐压 | 电源端子组与信号输入、输出端子组之间3kV/1min（RMS） | ||
平均无故障工作时间 | ≥50000h | ||
环境 | 温 度 | 工作：LCD-10℃～+45℃；LED-10℃～+55℃ 贮存：-20℃～+70℃ | |
湿 度 | ≤ 93%RH，不结露，不含腐蚀性气体 | ||
海 拔 | ≤ 2500m | ||

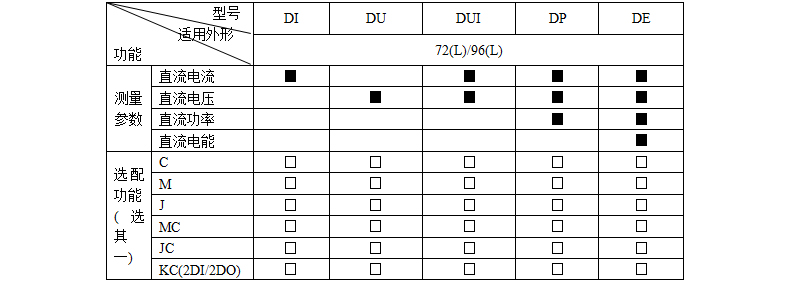

注：“■”为标配功能，“□”为选配功能。

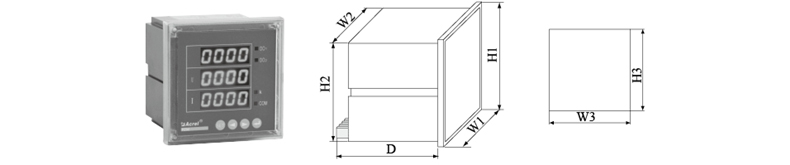

型号 | 面框尺寸（mm） | 壳体尺寸（mm） | 开孔尺寸（mm） | ||||
W1 | H1 | W2 | H2 | D | W3 | H3 | |
PZ 72(L) | 75 | 75 | 66 | 66 | 98 | 67 | 67 |
PZ 96(L) | 96 | 96 | 86 | 86 | 92 | 88 | 88 |
适用于直流屏、太阳能发电、电信基站等直流系统的电力参数检测。
