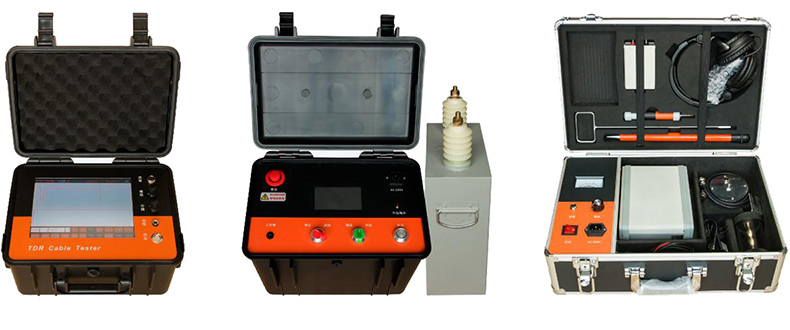

XSL-8014A 电缆故障测试仪是电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。
该产品采用了国际最高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。
全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
全局波形和局部波形同步显示，便于整体分析和细节调整。
任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
内置电源供电，在无电源环境中均可长时间使用。
体积小、重量轻、使用方便，检测故障成功率和测试精度高。
在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
测试信号提供多种脉冲宽度，无测试盲区。
采样方法：低压脉冲法、冲击闪络法、速度测量法（扩展有三次脉冲法、八次脉冲法）
采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
冲击高压：35kV及以下
测试距离：＜60km，盲区≤1m
分 辨 率：1m
测试精度：1m
显示方式：工业级10.4寸彩色触摸液晶屏
操作方式：触摸屏操作、物理旋钮操作
分析设置：滚屏、缩放、保存、调出、波移等功能
工作电源：内置电池供电
连续工作：≥8h（亦可使用外接电源使用），充电电源AC220V±10%
储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
重 量：3.8kg
