ECI电缆识别仪分为发射机和接收机两大部分，电缆的识别需要发射机和接收机配合使用。本产品只适用于220V或380V电缆的现场识别，能在电缆不停电的情况下识别出目标电缆或台区。
ECI发射机采用脉冲电流原理，给被识别电缆加载一周期的脉冲电流信号，该电流在目标电缆周围产生电磁场。ECI接收机通过柔性夹钳准确检测到电磁场信号。电流有方向性，因此磁场信号也有方向性。电缆检修人员使用ECI接收机得到红色或绿色信号，在夹钳电流箭头指向ECI发射机的前提下，显示绿色信号的电缆就是您的目标电缆，即可准确识别目标电缆。
操作：体积小、稳定性高、操作方便简单安全，无需任何经验，结果直观
准确：正确的方法操作下，结果万无一失，100％的正确
标准：全面满足《电力安全工作规程》
轻巧：整套仪器重量1.6Kg
ECI发射机技术参数
脉冲电流：180A
脉冲频率：30次/分钟
脉冲宽度：2ms
脉冲极性：正极性
工作电源：AC220V
整机重量：450g
体积 (长×宽×高)：158 mm×90mm×60mm
ECI接收机技术参数
信号传感器：Ø 190 mm柔性夹钳
增益档位：10档
供电方式：4节7号电池（1.5 V）
现场连续工作时间：>50h
整机重量：400g (含电池和夹钳)
体积 (长×宽×高)：165mm×80 mm×30 mm

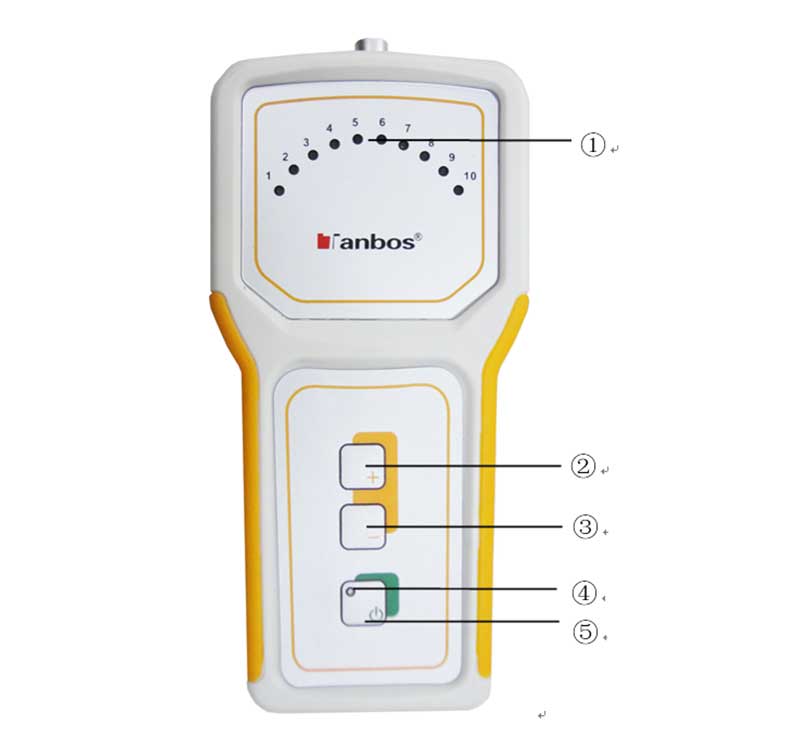

ECI接收机面板功能说明
序号 | 名称 | 功能说明 |
① | 信号强度指示灯 | 指示接收到的信号强弱。 |
② | 增益加按键 | 放大接收到的信号。 |
③ | 增益减按键 | 衰减接收到的信号。 |
④ | 电源指示灯 | 手持机开机指示。 |
⑤ | 电源按钮 | 控制手持机电源的接通（绿色）和断开。 |

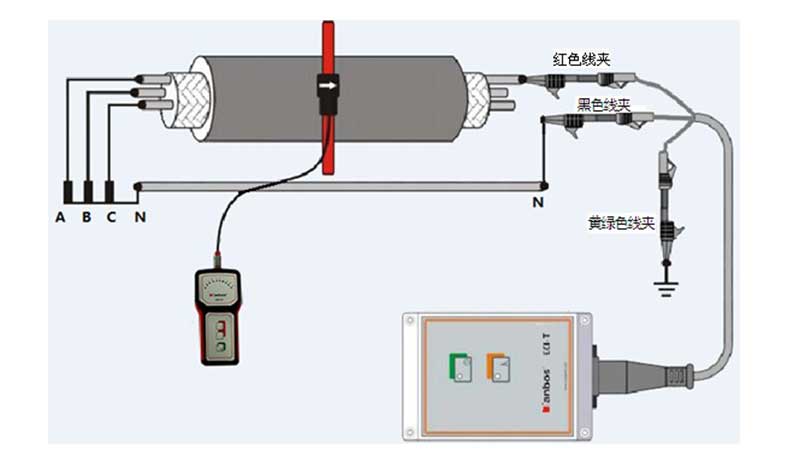

ECI电缆识别仪接线图如图3所示：
(1) 三芯连接线的地线（黄绿色）接入到电网的地线。
(2) 三芯连接线的零线（黑色）接入到电网的零线。
(3) 三芯连接线的火线（红色）接入到电网的火线。
如果使用三芯电源线接入电网，可直接将三芯电源插头插入插座ECI发射机即可正常工作。

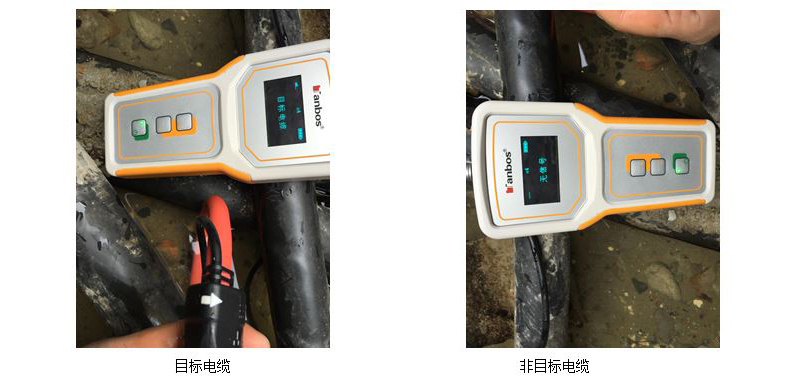

(4) ECI接收机近端校准。将接收机的柔性夹钳夹住电缆，并保证柔性夹钳上的箭头指向用户侧（ECI发射机），ECI接收机面板上10个绿灯从左往右（顺时针方向）动态闪烁，即表明仪器识别正常。
① 只有经过专业培训的有相应资质证书的技术人员才能进行电缆识别工作。
② 进行电缆识别工作前，请认真阅读本说明书。
③ 由于是在电缆不停电情况下进行识别，作业过程中必须严格遵守电力安全工作规程的相关规定，接线时要有专人监护，并做好防止人身触电和设备短路或接地的安全措施。
④ 严格使用原厂配件，确保仪器运行正常。
⑤ 为确保人身安全，对已确定的电缆，在维修开锯之前，一定要用接地的带绝缘柄的铁钎对电缆芯扎钉后，方可工作。
⑥ 根据ECI设计原理，ECI电缆识别仪仅限于用在220V或380V的带电电缆。请您在使用前确认目标电缆属于该范围。
⑦ 长时间不使用时，应取出接收机电池。
