集成多档直流高压发生器、多档高压电容、稳弧（多次脉冲）单元及各种信号采集于一体。
三档测试方式切换、三档电压等级切换，所有高压接线，均通过低压弱电电动控制。
宽大的车轮（直径35CM）保证平稳，便于搬运和现场工作。
测试方式：弧反射法/多次脉冲法、电流取样、直流电流取样、直流输出。
采样信号种类：弧反射法/多次脉冲法、电流取样法、直流电流取样、低压脉冲法。
直流高压输出：
0～32KV负极性 最大输出电流：76mA
0～16KV负极性 最大输出电流：152mA
0～8KV负极性 最大输出电流：304mA
冲击电容：
0～32KV 4μF 最大输出能量2048J焦耳
0～16KV 16μF 最大输出能量2048J焦耳
0～8KV 64μF 最大输出能量2048J焦耳
内置球隙冲击放电：弱电控制电磁阀空气气隙，冲击放电周期3—12秒可调，并特别设计消音装置，满足始端电缆故障需要静音的要求。
采样频率：30MHz、60MHz、120MHz、200MHz多种采样频率，测试精度更高。
测试距离：可达60Km。

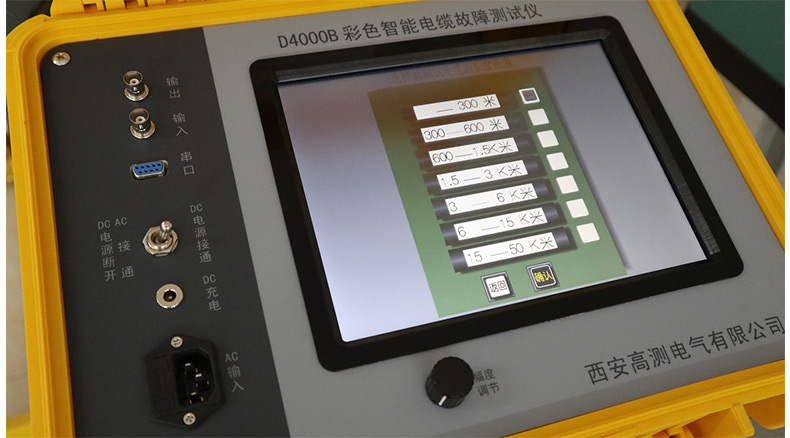

10.4寸工业级宽温触摸屏，显示更直观，操作更方便。
测试脉冲：0.1～9.9μs，任意可调。
脉冲法误差：
粗测相对误差：不大于±0.2%；
粗测绝对误差：2千米以下长度电缆不超过1米；
5千米以上长度电缆不超过2米。
TDR自带电池，现场使用时间大于8小时。
保护：
4级安全保护，即使系统接地不良，也能安全可靠工作；
按”断开”键后，通过内设安全装置，将冲击电容和被测试电缆残存电荷3秒内快速自动泄放，保证安全。
零电压位置保护：防止误操作，保障人身及被试品安全；
尺寸：450*450*900mm
重量：95Kg
符合人体工程学的超轻接收机；
在显示器上可以清晰显示磁通道和声音通道的强度以及触发点；
集成 DSP 信号处理干扰抑制；
使用磁通道对线路进行跟踪。电子罗盘，直观显示电缆路径。
智能强降噪：自动分析比较声音特征，不放电时完全无声。
自适应降噪：不放电时噪声持续减弱，凸显放电声音。
滤波器：可设置低通/带通/高通/全通四种滤波模式，抑制噪声。
自动哑音：触摸提杆时静音，防止传感器移动时的强烈噪声。
同步和时差模式， 加之各种背景噪声滤波器的设置，大大提高了定位的精度和速度；
设备包括接收器和传感器单元，各种配置配件允许将传感器应用到不同的地面条件；
经久耐用的外壳符合 IP66 高等级防护标准；
用于380V—220KV各种单芯、三芯电缆的短路、低阻、断路及高阻故障的测试。
