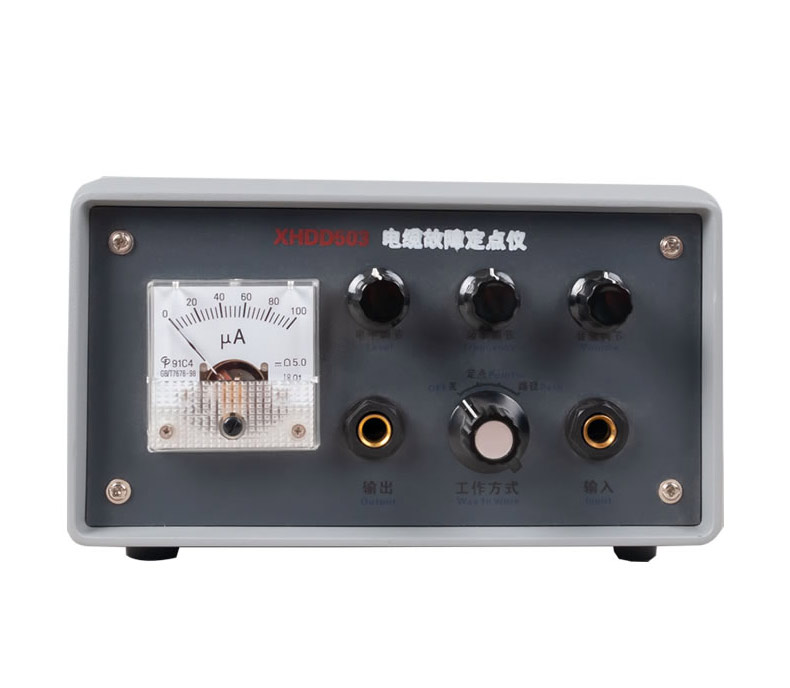

XHDD503电缆故障定点仪采用声磁同步原理，数字加人工判据。主要应用于故障粗测范围内、故障电缆的正上方对故障点进行定位。同时也可以找出故障电缆的埋设路径。
XHDD503电缆故障定点仪的功能特性：
可同步接收故障点放电时产生的声波和电磁波，用于确定电缆故障点位置。
放大倍数，50万倍。
接收方式：声磁同步
判断方式：自动+人工
放大倍数：50万倍
接收频率：音频
定位精度：±0.2m
输出阻抗：150Ω
工作电流：静态不大于20mA,工作不大于25mA
工作电压：9V干电池供电
工作温度：-10℃～+40℃
