PEM 罗氏线圈作为全球领先的宽带大电流传感器，是英国PEMUK 基于罗氏线圈技术研发提供满足各种不同应用需求的电流传感器。
PEM罗氏线圈涵盖从0.1Hz到超过30MHz，15mA到超过3MA的电流检测。PEM罗氏线圈根据应用场景分为 宽带大电流的CWT系列，工业监控的RCT系列，低频高性价比的 LFR系列，专用电机共模噪声测量的CMC系列以及瞬态直流测量的DCFlex系列。
CWT系列的罗氏线圈，最大可定制超过2MA（2000KA）的脉冲与连续电流信号的测量。CMC共模罗氏线圈是专用于机电行业的电动机和发电机轴承的高频共模噪声的测试。
CWT系列交流电流探头是实实在在为您解决电力电子的电流测量问题的转换工具：高带宽、大容量的测量范围，配合高质量的测量指标，保证您的测量要求；纤细、柔软的感应套环，让您轻而易举地与实际测量对象相连接。
测量范围：300mA～300,000A；
典型带宽：1Hz～13MHz；

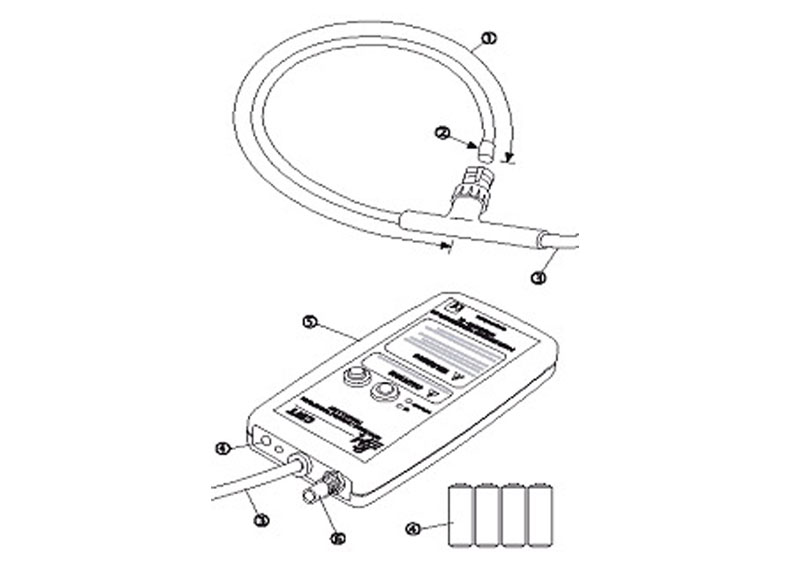

纤细、柔软的高性能感应套环：
近乎为零的干扰：在测量过程中，实际负载电流仅为几个皮亨；
轻而易举地与实际的测量对象相连接；
感应套环的峰值电压绝缘能力可达10KV；
感应套环周长由300mm～1000mm，超出该范围的，可根据顾客的实际需求定制；
瞬时电压的输出为峰—峰值±6V，可以直接与示波器、数据采集设备、数字电压表以及电力记录设备相连接，也可以作为触发输出；
精度可达1% 。
全新改进建立质量 – 新的“clip in”感应套环功能部件
全新电源 - 允许使用4只标准15VAA碱性电池，可持续工作70小时,附加12—24V直流插座
全新高灵敏高测量范围 – 可测量30A、60A和150A的峰值电流
全新自动消除直流偏置
实际应用：
监控、观测半导体开关的电流波形；
电力电子设备的维护和改善；
检测高频正弦电流波形；
测量漏电流及电路断路器的断路电流； 测量脉冲电流；
测量加载在直流高电流中的交流电流；
测量电流中的谐波组成；
测量三相供电系统中的信号电流和地线上的漏泄电流；
型号 | 灵敏度(mV/A) | 峰 值 | 最 大 | 衰减特性 | 低频带宽 | 50Hz时 相位超前（deg） | 高频带宽 | ||
电 流 | di/dt | ||||||||
线长300 | 线长700 | ||||||||
高分辨率测量：>300mA | |||||||||
CWT015 (new) | 200.0 | 0.03 | 0.2 | 6.5 | 130 | 150 | 2.0@6kHz | 6 | 4 |
CWT03 | 100.0 | 0.06 | 0.4 | 4.5 | 90 | 105 | 2.0@4kHz | 10 | 6.5 |
CWT06(n) | 50.0 | 0.12 | 0.8 | 3.0 | 70 | 80 | 2.0@3kHz | 16 | 10 |
CWT1 | 20.0 | 0.3 | 2.0 | 2.5 | 40 | 50 | 1.9@2kHz | 16 | 10 |
CWT1N | 20.0 | 0.3 | 2.0 | 2.0 | 20 | 25 | 1.9@1kHz | 10 | 5 |
CWT3 | 10.0 | 0.6 | 4.0 | 8.0 | 3.0 | 3.5 | 1.0@300Hz | 16 | 10 |
标准精度测量：>15A | |||||||||
CWT3N | 10.0 | 0.6 | 4.0 | 14.0 | 0.9 | 1.0 | 1.7 | 10 | 5 |
CWT6 (new) | 5.0 | 1.2 | 8.0 | 14.0 | 0.9 | 1.0 | 1.7 | 16 | 10 |
CWT15 | 2.0 | 3.0 | 20.0 | 7.0 | 0.7 | 0.8 | 1.3 | 16 | 10 |
CWT30 | 1.0 | 6.0 | 40.0 | 5.0 | 0.5 | 0.6 | 0.9 | 16 | 10 |
CWT60 | 0.5 | 12.0 | 40.0 | 3.5 | 0.35 | 0.4 | 0.6 | 16 | 10 |
CWT150 | 0.2 | 30.0 | 40.0 | 3.0 | 0.2 | 0.2 | 0.3 | 16 | 10 |
CWT300 | 0.1 | 60.0 | 40.0 | 3.0 | 0.1 | 0.1 | 0.2 | 16 | 10 |
CWT600 | 0.05 | 120.0 | 40.0 | 3.0 | 0.06 | 0.05 | 0.1 | 16 | 10 |
CWT1500 | 0.02 | 300.0 | 40.0 | 3.0 | 0.035 | 0.03 | 0.06 | 16 | 10 |
