科林电气 电能量远方终端，KE-6400

KE-6400电能量远方终端是机架式电能数据采集器，采用最先进的微电子技术，具有4路RJ45网络接口，34路RS232/RS485/RS422/CS电流环动态分配，实现多达255个多功能电能表的数据采集，并通过PSTN、DDN、ISDN、微波、电力线载波、光纤、数据网等多种通讯方式实现同管理中心计算机的数据通信，其结构简单、技术先进，具有极高的性能和可靠性。

KE-6400电能量远方终端可与电能计量自动化系统主站构成完整的电能计量自动化系统，运用于各级调度结算中心对电量信息的采集，KE-6400电能量远方终端适合于直接接收电能表计的串行编码输出。本装置通过中国电力科学研究院检测。

终端软件采用嵌入式Linux操作系统，延续了Linux的大多数的优点。终端硬件采用模块化结构，根据需要安装相应板卡，终端软件采用模块化设计，所有表计、主站规约全部采用动态装载技术，并可以实现在线更改刷新。满足DL/T743行业标准技术要求，具有采集、运算、传输、对时、自检、报警、事件记录、操作密码设置等功能。

1.3系统结构及功能介绍

KE-6400电能量远方终端采用高性能的工业级Vortex86芯片，基于嵌入式操作系统平台Linux开发，可靠性高，网络功能十分强大，可以轻松实现TCP/IP等网络协议。

可以通过34路RS232/RS485/RS422/CS电流环总线实现对国内外各种流行电表的数据采集，数据存储时全部带有时标及品质，并可采用CF卡双盘存储，互为备用，保证了数据的准确可靠。对主站可以采用各种方式通讯，包括TCP/IP工业网络方式。

具备数据采集和存储功能，数据通讯功能：支持多种电表采集通讯方式，具有丰富的表计通讯规约库，具有丰富的主站通讯规约库，具有精确对时功能。

具备数据处理功能：预处理功能、自检功能、维护功能。

具备显示功能：液晶显示采用5.8寸彩色液晶，并带触摸屏功能，与不锈钢金属键盘（4*4）一起可以实现终端参数的查询及设定，数据的察看等功能。

本装置为标准19英寸/3U机箱，深度为180mm，便于安装。

电压范围： AC85V～265V（50Hz）、DC120V～360V（默认），DC85V～150V（选配）

交直流电源双冗余设计，具备无间断自动切换功能, 每路电源的隔离耐压不

小于 2500V，交直流两路电源之间完全隔离，隔离耐压不小于 2500V。  电源功率： 20VA

功耗： <10W，取决于所配置的模块数

直流电源输出电压 5V，最大电流 4A

运行温度: －25…＋70°C 

存储、运输的极限温度： －40…＋85°C 

运行湿度： ≤95%，无凝结

振动： IEC68-2-6 

机械强度： IEC68-2-27

接地电阻： ≤4Ω

存储容量： 1G（默认）

电能周期数据： ＞90 天（1024 测量点/5 分钟积分周期时）

事件存储容量： 8000 条循环存储

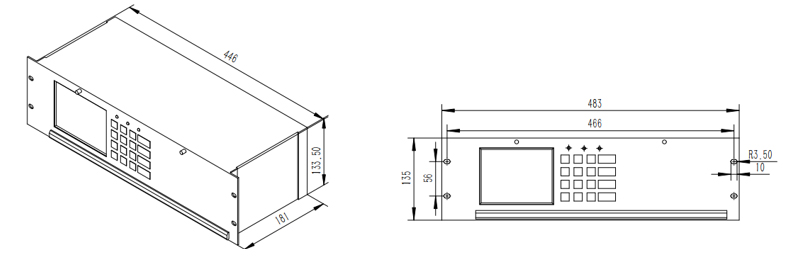

外观尺寸：446mm×181mm×135mm

终端安装后不要随意移动。

禁止非授权人员打开终端。

严禁带电插拔各种插件，包括终端内部的插件。

严禁带电插拔各种信号线插头（网络插头出外），特别是各种 RS－232 插头，如果带电插拔非常容易烧毁插头。
