尤洛卡 矿用本安型监测主站，KJ216-Z
矿用本安型网关
矿用本安型网关采用本质安全设计，适用于有瓦斯和煤尘爆炸危险的矿井下。通过网关可以将输出RS485协议信号的设备接入网络交换机，是在井下建立综合以太网络所必备的通6讯产品。
网关的结构及工作原理
网关的壳体采用不锈钢制作，产品安装有提手，方便运输和安装。外壳共有8个信号压迫式端子和2个电源端子，端子均防尘防水。产品有观察窗口，可以查看设备的运行状况。

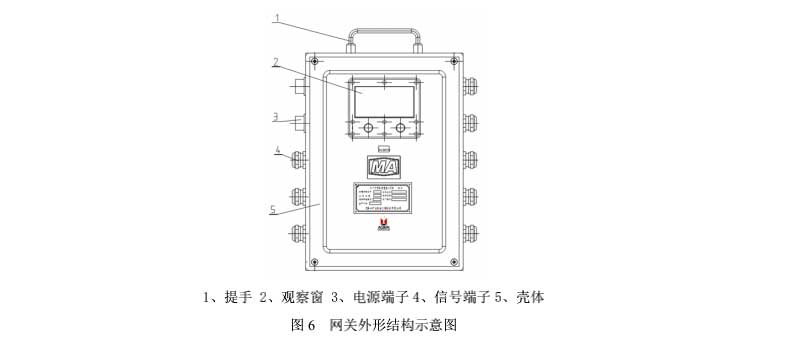

详见图6。1、提手2、观察窗3、电源端子4、信号端子5、壳体
图6网关外形结构示意图
网关有1个RS485协议信号接口、1个以太网信号电口及1个以太网信号光口。通过网
关可以实现下级RS485信号设备与上级交换机之间的高效通信。
网关的安装
用户可根据矿井的实际使用情况，在煤矿井下固定或吊挂安装。
