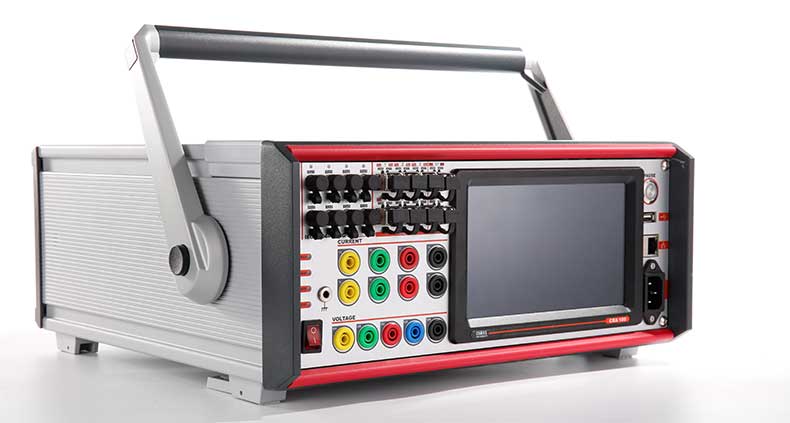

DK-34F2 数模一体智能装置综合测试仪是一款集常规继电保护测试、数字继电保护测试、合并单元测试、就地化保护测试、报文分析测量、SCD文件解析及对比以及MMS相关服务功能于一体的综合测试仪器，可满足发电厂、常规变电站、智能变电站以及就地化站全类型继电保护及自动装置的测试要求。测试仪采用模块化设计，具有体积小、重量轻、测试功能丰富等特点。
万分之五的电流电压输出精度，满足合并单元测试要求；
7寸LCD触摸屏，全触屏操作，操作方便快捷；
同时具备模拟量采集和数字报文接收功能，实现对合并单元准确度和传输延时的实时测量；
数模混合输出方式，满足“模拟量+GOOSE”的保护装置测试要求；
双千兆口配置，支持就地化保护环网协议，满足就地化元件保护单子机的测试；
强大的SV和GOOSE报文分析能力，具有报文分析仪的功能；
具有SCD文件比对及SCD文件图形化功能；
具有CID模型文件在线读取与校核功能；
采用linux操作系统，相比Windos CE操作系统，运行稳定；
跨平台应用软件。具备就地触屏操作或电脑联机操作模式；
具备一键启动自动测试功能，满足保护装置工厂化调试的测试要求；
具有8对50kHz、24位数据采集端口及其外录波功能；
强大的异常工况报警功能，通过纯硬件完成电压源短路、电流源开路、过热及信号失真检测。
具有自动升级功能，可直接使用U盘升级；
自动生成PDF格式的测试报告，通过U盘进行拷贝存档。
目前DK-34F2数模一体合并单元测试仪提供两种参数供用户选择，具体的配置描述见下表
仪器型号配置描述表
型号 | 电流 | 电压 | 特征描述 |
DK-34F2 | 3×40A/相或6×20A/相 | 4×130V/相 | 4电压6电流 |
DK-51F4 | 3×40A/相或6×20A/相 | 6×130V/相 | 6电压6电流 |
交流电流 | |
设置 | 各相输出电流幅值，频率和相位独立可调 |
输出范围 | 6×0～20A/相，或3×0～40A/相 |
准确度 | ±0.05%（0.2A～10A）， ±0.1%（10A～40A） <±0.1mA(0A～0.2A) |
分辨力 | 0.1mA |
最大输出功率Pmax | 3×40A/相≥220VA/相 |
电流上升下降时间 | <100µs |
总谐波失真度（ THD%） | ≤0.1%(0.2A～Imax) |
频率 | 10Hz ～1kHz |
幅频特性 | 幅度变化 ≤±0.05%～±0.5%（10Hz～1kHz） |
输出时间 | ＜10A，连续输出； 10A～20A，＞70s；20A～30A，＞15s； 20A～40A，＞10s |
异常工况报警 | 过热、过载、失真、开路自动检测并告警 |
交流电压 | |
设置 | 各相输出电压幅值，频率和相位独立可调 |
输出范围 | 4×130V/相或者6×130V/相 |
准确度 | ±0.05%（4V～130V） <±2mV（0V～4V） |
分辨力 | 1 mV（0.2V～10V），10 mV（10V～130V） |
最大输出功率Pmax | 4×120V/相≥60VA/相 |
电流上升下降时间 | <100µs |
总谐波失真率（ THD%） | ≤0.05% (2V～130V) |
频率 | 10Hz～1kHz |
幅频特性 | 幅度变化 ≤±0.05%～±0.5%（10Hz～1kHz） |
输出时间 | 额定条件下，连续输出 |
异常工况报警 | 过热、过载、失真、短路自动检测并告警 |
电流、电压同步误差 | ≤10µs |
频率 | |
正弦信号 | 10Hz～1000Hz |
准确度 | ＜1mHz （45Hz～65Hz） ＜5mHz（10 Hz～45Hz ，65 Hz～450Hz） ＜10mHz（450 Hz～1000Hz） |
分辨率 | 0.001Hz |
输出特性 | 能叠加2～21次任意幅值（小于额定值）的谐波 |
相位 | |
相角范围 | 0到359.9° |
准确度 | ±0.1° |
分辨率 | 0.01° |
直流电流 | |
输出范围 | 6×0～20A/相 |
准确度 | ±0.5%（0.2A～20A） <±1mA(0A～0.2A) |
分辨力 | 1mA |
直流电压 | |
输出范围 | 4×150V/相或6×150V/相 |
准确度 | ±0.2%（2V～150V）, <±4mV(0 V～2V) |
分辨力 | 1mV（0V～10V），10mV（10V～120V） |
光纤以太网接口 | |
数量 | 8对，其中2对适用于千兆网络 |
接口类型 | LC接口 |
波长 | 百兆口：1310nm，千兆口：850nm |
通信协议 | IEC61850-9-2，GOOSE，接地化保护环网协议 |
光纤串行接口 | |
数量 | 8个，6发2收 |
接口类型 | ST 接口 |
波长 | 850nm |
通信协议 | IEC60044-8，IRIG-B |
电以太网接口 | |
数量 | 1个 |
接口类型 | RJ45 |
通信协议 | MMS |
开入量 | |
数量 | 8对 |
开入特性 | 8对开入接点自适应空节点或带电位； 带电位接点翻转电平30~250V（DC） |
电气隔离 | 8对开入电气隔离 |
采集功能 | 支持50kHz、24位数据采集 |
开出输 | |
数量 | 4对 |
类型 | DO1快速接点（响应时间<100μs） DO2-DO4常规接点（响应时间<5ms） |
直流容量 | Vmax：300V（DC）/Imax：0.3A（不含快速开出） |
同步接口 | |
光B 码发送 | ST 接口，6个 |
光B 码接收 | ST 接口，1个 |
PPS脉冲接收 | ST 接口，1个 |
I588对时接口 | LC，1对 |
供电电源 | |
额定电压 | 220V（AC） |
允许电压 | 176V～253V（AC） |
额定频率 | 50Hz |
允许频率 | 40～60Hz |
电流 | 6A(max) |
机械尺寸及重量 | |
显示屏 | 7寸电容液晶显示屏（触摸屏） |
尺寸 | 326mm×360mm×155mm（W×H×D） |
重量 | 12.5kg |
