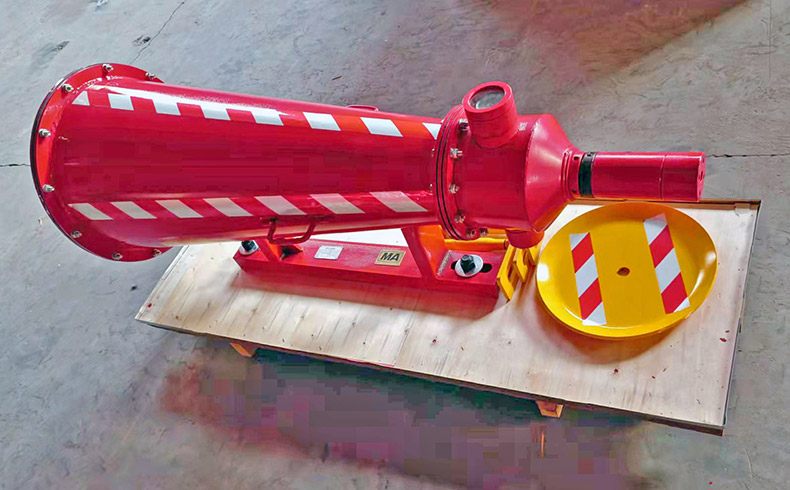

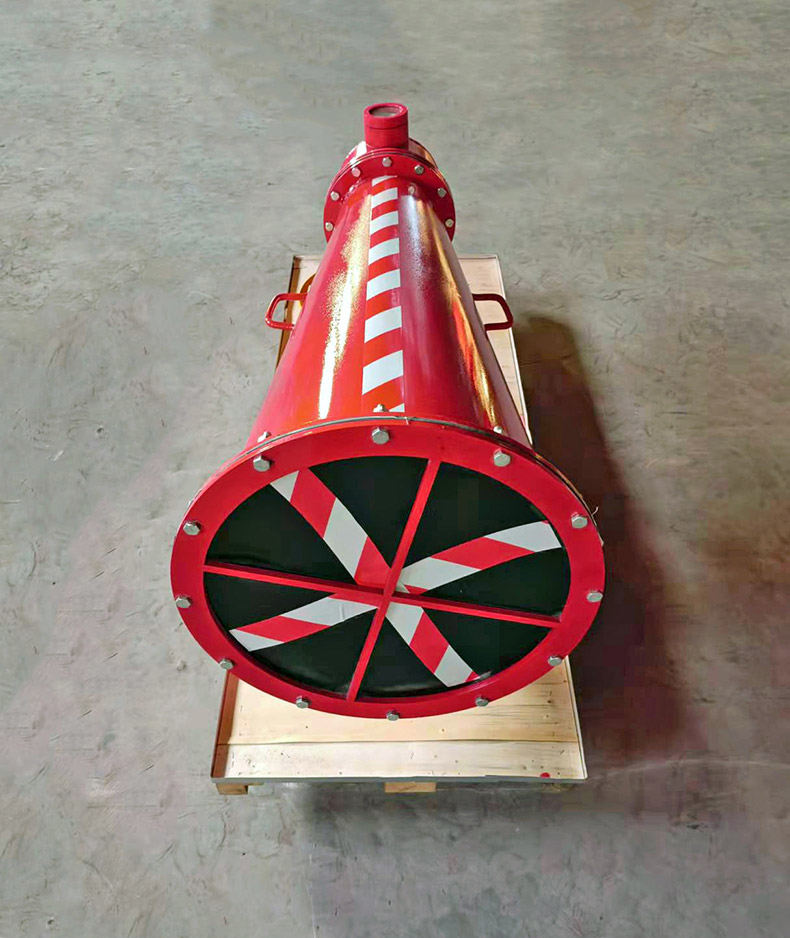

结构及各组成部分主要性能 (1) 装置组成∶装置主体部分、冲击波接收器、吊挂部分。 (2) 装置主体部分∶用于贮存和快速喷洒隔爆介质。 (3) 冲击波接收器∶用于接收爆炸冲击波，并将冲击波的冲击作用传递到装置主体的部件，包括圆形冲击波接收盘、冲击导杆。 (4) 吊挂装置∶用于将装置牢固的固定在巷道顶板上。 （1）运行环境条件 ① 环境温度：0-45℃ ② 相对湿度：98％ 以下 ③ 大气压力：80Kpa-106Kpa （2）安装使用工作条件 ① 可适用于地质条件复杂多变的巷道； ② 可用于弯曲出口、潮湿巷道； ③ 可用于安装有单轨吊、风筒和带式输送机的巷道； ④ 可用于倾角大于18°、不规则及小断面巷道。 |
(1) 启动时间短，能迅速淬息爆炸火焰，隔绝瓦斯、煤尘爆炸的传播； (2) 隔爆介质特性：采用ABC超细环保干粉灭火剂，粒径小，流动性好，悬浮时间长（解 决了因冲击波和火焰传播时间差造成的隔爆失效问题），环保无腐蚀，对人员无毒害、有良好的抗复燃性、弥散性、电绝缘性，通过化学和物理双重灭火机能扑灭火焰； (3) 纯机械结构，无电气元器件，安装、检修、维护方便，同时配备有专用吊挂装置，装置牢固可靠； (4) 装置设有闭锁装置，且便于操作，防止在运输、安装或维护期间触发自动隔爆装置， 造成人员伤害或设备损坏； (5) 压力表安装在设备下方，便于观察且安全性更高，同时设有防护罩，避免在运输、安 装及维护期间被碰撞损坏； (6) 适应性强，能适应不同的复杂巷道和不规则巷道； (7) 安装及维护成本低，节约人力、财力、物力。 |
启动压力：≥0.028Mpa 启动时间：＜15ms 成雾时间：＜120ms 高压气腔压力：12±2Mpa 高压气腔容积：3.8L 隔爆介质重量：50±1kg 隔爆介质喷出距离：≥30m 雾面持续时间：>1000ms 喷洒效率：≥99% |
安装原则 ① 煤矿井下自动隔爆装置应安装在巷道顶板下方，冲击波接收器面向冲击波和火焰扩散方向。 ② 煤矿井下自动隔爆装置应安装在要保护的整个巷道内，间隔不宜超过300米，且首尾两个装置应安装在距离与其衔接的巷道不少于30米的位置。 ③ 当爆炸冲击波及火焰扩散方向不确定时，须安装成对的、安装方向相反的煤矿井下自动隔爆装置，距离不宜超过300米；或者安装同方向的煤矿井下自动隔爆装置，且间隔不超过150米。 ④ 为保证隔爆性能，隔爆装置的工程设计要充分考虑巷道断面形状、尺寸、爆点的爆炸当量及爆点位置来进行设计，进而确定隔爆装置的数量及位置。 ⑤ 煤矿井下自动隔爆装置安装在掘进巷道中时，随掘进作业的推进，根据掘进巷道的实际情况选择煤矿井下自动隔爆装置的安装方案。 |
