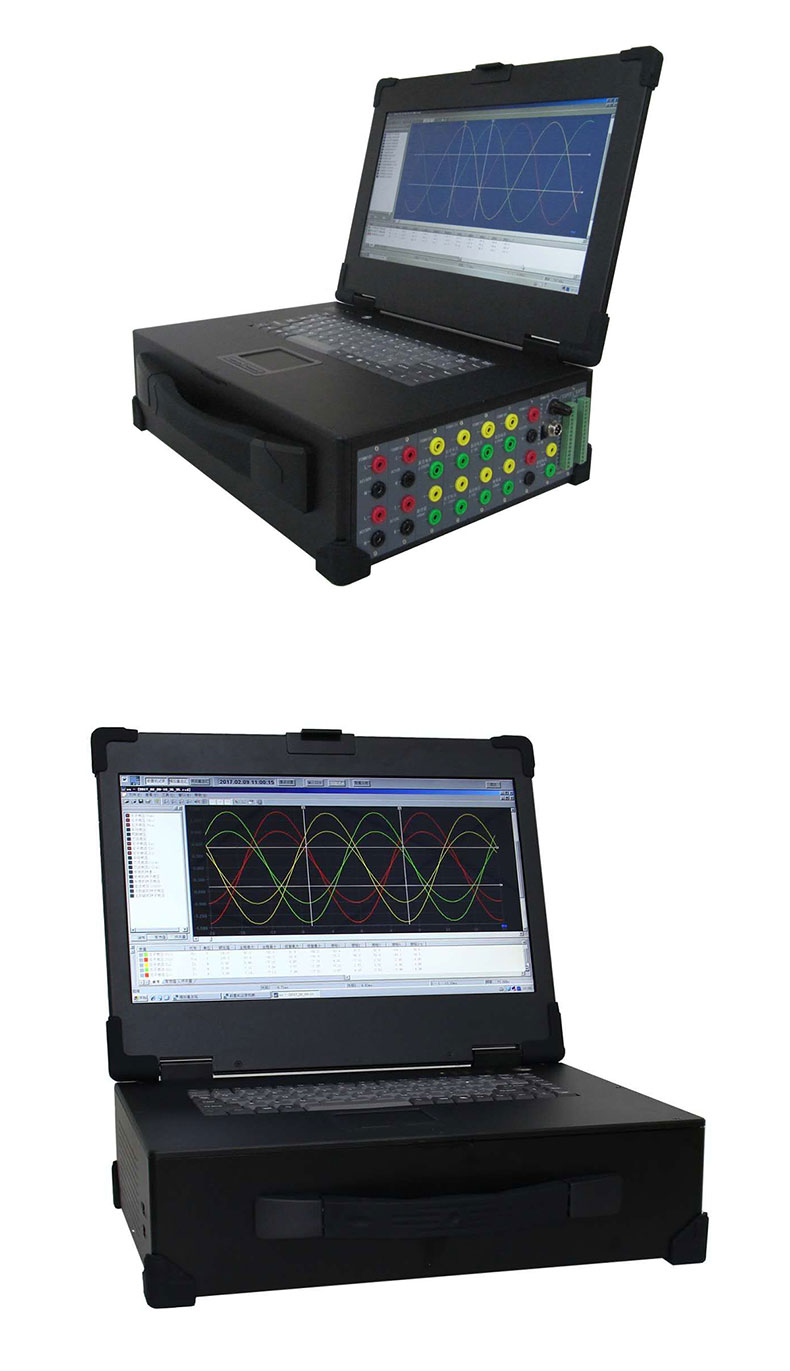

便携式录波仪，是一款是基于工业便携机结构，以高性能DSP、高精度ADC芯片、嵌入式操作系统为硬件、软件架构，集数据采集、处理、传输、存储、分析等功能为一体的便携式装置。
DSP采集芯片进行数据采集、计算，从而实现全数字模拟信号滤波，灵活多样的采样频率从 10K/s、20K/s、50K/s、100K/s可以让用户选择，可用于暂态电气信号的波形录制、分析。
采用先进工控内核，结合嵌入式操作系统，用户可以很方便地进行数据存储、备份、分析、输出等操作。
便携式录波仪是一款集故障录波、发电机特性试验等功能于一体的智能仪器，以其体积小，功能强，适用范围广，配置灵活等诸多优点被广大用户所青睐，是一个电力工作者常备的实用工具，它将为电力工业生产及技术进步做出应有的贡献。
1、故障录波：可对接入设备中的工作参量进行监测并完成故障时的数据记录及故障数据分析；
2、实时监测：装置可实现模拟量、开关量实时监测显示功能；
3、计算量：有功功率、无功功率、频率、正序、负序、零序、矢量和（差）和相角等，并对所生成的计算量进行实时显示；
4、发电机总启动电气试验：可以完成发电机特性试验，包括发电机空载试验，发电机短路试验，主励空载、负载试验等；励磁试验，包括零起升压试验、灭磁试验、10%阶跃试验等；同期试验；用户要求的其它试验。
本仪器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
名称 | 规 格 参 数 |
机箱 | 便携式工控机箱 |
操作系统 | 嵌入式WindowsXP |
显示屏 | 15.6"LCD显示屏 分辨率：1366×768 |
存储 | 120GB固态硬盘 |
接口 | 1个LAN接口 2个USB |
键盘、鼠标 | 88键键盘、触摸板 |
工作电源 | AC85-260V 50Hz±0.5Hz DC110-370V |
机箱尺寸（宽×深×高） | 407*307*150（mm） |
仪器重量 | 10kg |
16路模拟通道特性
通道隔离耐压1500VDC
A/D分辨率 ： 16位
有效值准确度：0.2%
模拟量采样频率：10K/s、20K/s、50K/s、100K/s可选
共有8个模拟信号处理模块，每个模块由2路模拟通道组成，通道配置如下：
交流电压AC150V 3路 内阻 > 80kΩ
交流电流钳AC10A 3路 内阻 < 0.1Ω
交流电流AC10A 2路 内阻 < 0.1Ω
交流电压AC500V 3路 内阻 > 80kΩ
交流电流钳AC100A 1路 内阻 < 0.1Ω
直流电压DC±2000V 1路 内阻 > 1MΩ
直流电压DC±32V 1路 内阻 > 15kΩ
直流电压DC±100mV 1路 内阻 > 8kΩ
直流电流DC4-20mA 1路 内阻120Ω
16路开关量通道特性
开关量事件分辨率：0.1ms
标准配置:8路无源节点和8路有源节点（有源节点外部电压：DC24V-220V）。
故障启动方式
模拟量：突变、过量、欠量
开关量：变位（闭合、断开）
