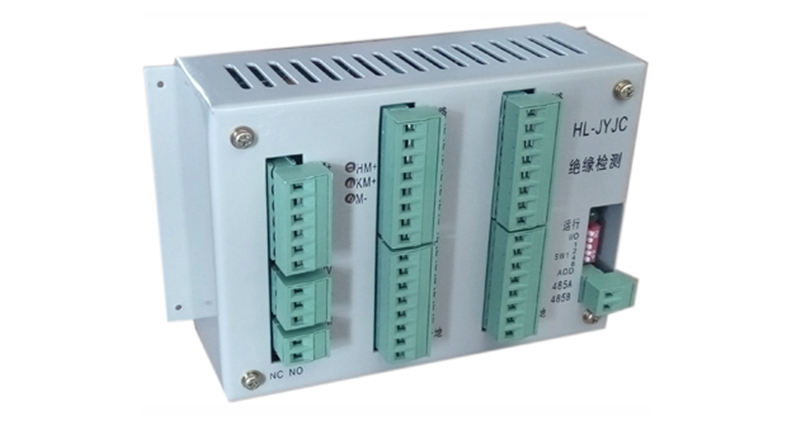

本设备负责测量正负母线对地电压及各支路对地绝缘电阻，当监测到支路绝缘不良时，将信息通过RS485总线上传给主监控，为主监控提供是否发出绝缘不良的报警依据。
概述：
绝缘监测单元采用八位单片机，负责测量正负母线对地电压及各支路对地绝缘电阻，当有监测到支路绝缘不良时，将信息上传给监控模块。绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。
可监测30个支路的绝缘状况
正确定位绝缘不良的支路序号及正负极性
绝缘监测准确度高
可同时监测合控母支路
监测合母支路数在0~15支路可灵活设置
通过RS485通信总线与系统监控模块完成数据交换 技术参数： 监控单元性能参数
供电电源：85V~320V（DC）
额定功耗：≤10W
工作温度：-5℃~40℃
海拔高度：≤2500m
监测支路数：30路
干接点输出：1路
绝缘强度：通信端口对机壳耐压500VAC/1Min，其他端 口对机壳耐压2000VAC/1Min，直流端口与工作 电源端 口耐压2500VAC/1Min。
