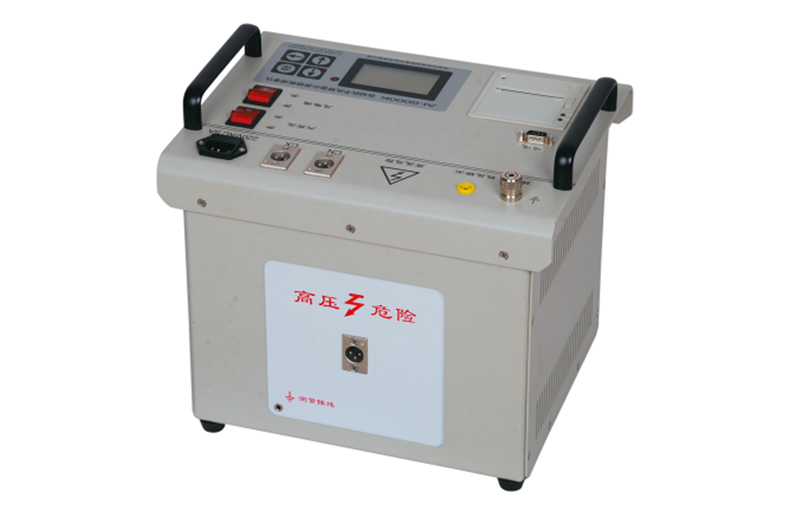

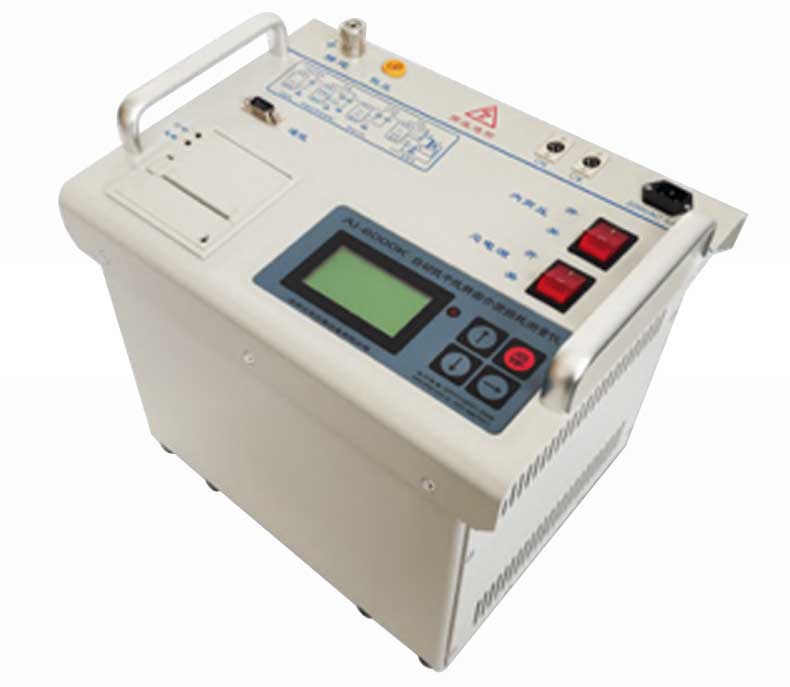

济南泛华 精密介质损耗仪，AI-6000K

AI-6000K自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

1.2.1变频抗干扰

采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

1.2.2高精度测量

采用频率浮动、数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度和稳定性一致。

仪器所有量程输入电阻低于2Ω，消除了测试线附加电容的影响。

可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。

1.2.3兼容性好

自动识别50Hz / 60Hz系统电源，支持发电机供电，即使频率波动大，也可正常测量。

内置串联和并联两种介损测量模型，可与校验台和介损标准器完全兼容，方便仪器检定。

1.2.4多级安全保护，确保人身和设备安全

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。

C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆：为耐高压绝缘导线，可拖地使用。

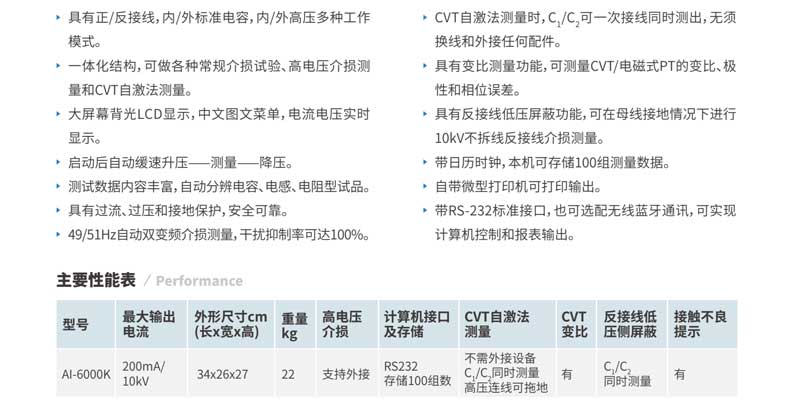

1.2.5功能强大

（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。

（2）具有外接标准电容器接口，自动跟踪外接试验电源频率40Hz~70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。

（3）具有回路接触不良放电提示功能，以方便判别接线是否可靠。

（4）具有CVT自激法测量功能，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且高压连接线可以拖地。

（5）具有CVT变比功能，可测量CVT变比、极性和相位误差。

（6）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量，并且可一次接线同时对主、从两个电容进行测量。

（7）中文图文菜单，大屏幕背光LCD显示。

（8）配置热敏打印机，打印数据清晰快捷、无噪音。

（9）带日历时钟，可存储100组测量数据。

（10）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。一台计算机可控制32台仪器，可集成到综合高压试验车上。

准确度： Cx: ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标： 变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围： 内施高压： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV

外施高压： 3pF~1.5μF/10kV 60pF~30μF/0.5kV

分辨率： 最高0.001pF，4位有效数字

tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA~5A

内施高压： 设定电压范围： 0.5~10kV

最大输出电流： 200mA

升降压方式： 连续平滑调节

电压精度： ±(1.5%×读数+10V)

电压分辨率： 1V

试验频率： 45~65Hz整数频率

49/51Hz、59/61Hz自动双变频

频率精度：±0.01Hz

外施高压： 正接线时最大试验电流5A/ 40~70Hz

反接线时最大试验电流10kV/5A/ 40~70Hz

CVT自激法低压输出：输出电压3~50V，输出电流3~30A

CVT变比测量

变比范围：10~99999

变比精度：±读数×1%

相位范围：0~359.999°

相位精度：±0.02°

测量时间： 约30s，与测量方式有关

输入电源： 180V~270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口： 标准RS232接口

打印机： 微型热敏打印机

环境温度： -10℃~50℃

相对湿度：<90%，不结露

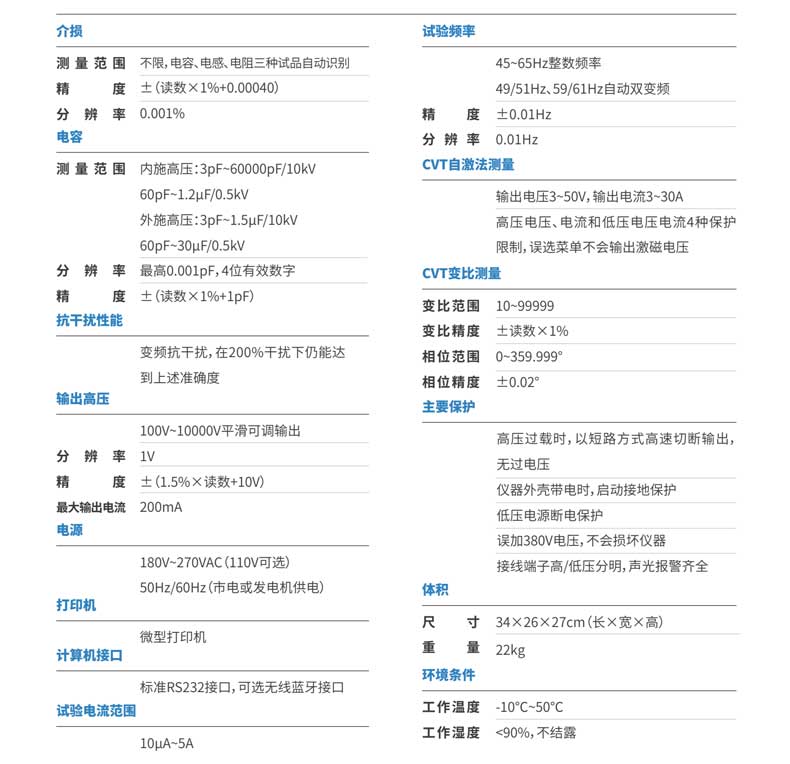

AI-6000K型主要技术指标简表

现场试验注意事项:

如果使用中出现测试数据明显不合理，请从以下方面查找原因：

5.1搭钩接触不良

现场测量使用搭钩连接试品时，搭钩务必与试品接触良好，否则接触点放电会引起数据严重波动！尤其是引流线氧化层太厚，或风吹线摆动，易造成接触不良。

5.2接地接触不良

接地不良会引起仪器保护或数据严重波动。应刮净接地点上的油漆和锈蚀，务必保证0电阻接地！

5.3直接测量CVT或末端屏蔽法测量电磁式PT

直接测量CVT的下节耦合电容会出现负介损，应改用自激法。

用末端屏蔽法测量电磁式PT时，由于受潮引起“T形网络干扰”出现负介损，吹干下面三裙瓷套和接线端子盘即可。也可改用常规法或末端加压法测量。

5.4空气湿度过大

空气湿度大使介损测量值异常增大（或减小甚至为负）且不稳定，必要时可加屏蔽环。因人为加屏蔽环改变了试品电场分布，此法有争议，可参照有关规程。

5.5发电机供电

发电机供电时输入频率不稳定，可采用定频50Hz模式工作。

5.6测试线

由于长期使用，易造成测试线隐性断路，或芯线和屏蔽短路，或插头接触不良，用户应经常维护测试线；

测试标准电容试品时，应使用全屏蔽插头连接，以消除附加杂散电容影响，否则不能反映出仪器精度；

自激法测量CVT时，非专用的高压线应吊起悬空，否则对地附加杂散电容和介损会引起测量误差。

5.7工作模式选择

接好线后请选择正确的测量工作模式（正、反和CVT），不可选错。特别是干扰环境下应选用变频抗干扰模式。

5.8试验方法影响

由于介损测量受试验方法影响较大，应区分是试验方法误差还是仪器误差。出现问题时可首先检查接线，然后检查是否为仪器故障。

5.9仪器故障

用万用表测量一下测试线是否断路，或芯线和屏蔽是否短路；输入电源220V过高或过低；接地是否良好。

用正、反接线测一下标准电容器或已知容量和介损的电容试品，如果结果正确，即可判断仪器没有问题；

拔下所有测试导线，进行空试升压，若不能正常工作，仪器可能有故障。

启动CVT测量后测量低压输出，应出现2~5V电压，否则仪器有故障。

仪器检定

6.1用标准损耗器检定

用带插头的屏蔽电缆连接标准损耗器。如果不能保证标准损耗器的精度，应使用比对法检定，建议用2801电桥或其它精密电桥作比对标准。

仪器应选用“内标准”和“RC串联试品”，可选择工频 50Hz或定频50Hz频率模式。

6.2用QSJ3检定

使用带插头的屏蔽电缆连接QSJ3，选择“正 / 外Cn / 外U”方式测量，电流比为Cx∶Cn，Cn可置入适当值。

6.3抗干扰能力

设置一个回路向仪器注入定量的干扰电流。

注意：

1）应考虑到该回路可能成为试品的一部分。

2）仪器启动后会使220V供电电路带有测量频率分量，如果该频率分量又通过干扰电流进入仪器，则无法检验仪器的抗干扰能力。

3）不建议用临近高压导体施加干扰，因为这样很容易产生近距离尖端放电，这种放电电阻是非线性的，容易产生同频干扰。
