ZX119-10型绝缘电阻表检定装置是长城电工依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用高等级的测量设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）。与本公司生产的恒速器（CY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。
长城电工产品遍及大江南北，在电力、化工、大专院校、计量检定等行业普遍使用，深受用户好评。
本平台发布的长城电工测试仪器产品，共有22个型号的测试仪器，供您选择。
产品厂家 | 天水长城电工仪器有限责任公司 | 产品品牌 | 长城电工 |
产品名称 | 长城电工绝缘电阻表检定装置 | 产品类型 | 测试仪器 |
产品型号 | 长城电工ZX119-10 | 结构形式 | 便携式 |
数字表电压测量范围 | 0～2000V 1000～10000V | 标准电阻器范围 | 0～1000011.1110 MΩ |
数字表测量最高电圧 | 10KVDC | 标准电阻最小步进 | 100Ω |
数字表电压基本误差 | ±（0.4%读数+0.1%满度) | 标准电阻最高耐压 | 10kV |
数字表测量最大电流 | / | 使用环境温度 | 23±5℃ |
数字表响应时间 | 25秒 | 使用环境相对湿度 | 25%～60% |
线路对外壳绝缘电阻 | ≥1×1011Ω | 工作电源 | 220Vac, 50Hz |
外形尺寸（长x宽x高） | 640mm×270mm×170mm | 产品重量 | 20KG |
质保期 | 自产品发货日起1年内 | ||
适用范围 | 主要用来检定额定电压≤10kV的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测最高10000V的直流电压。 | ||

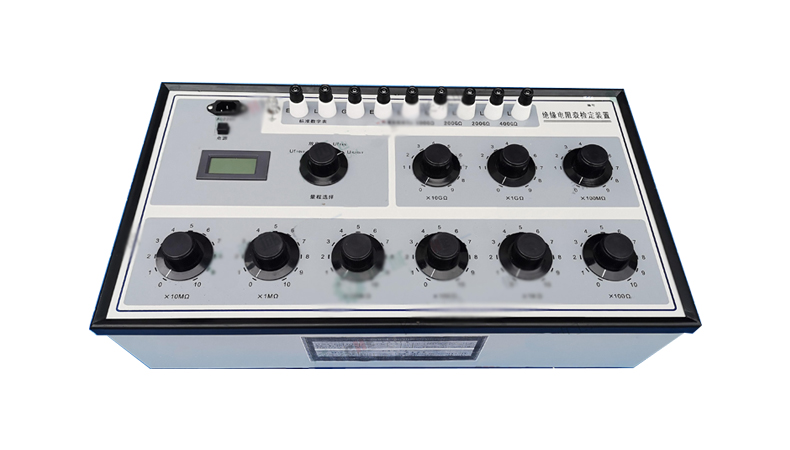

长城电工ZX119-10型绝缘电阻表检定装置主要用来检定额定电压≤10kV的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测最高10000V的直流电压。
ZX119-10检定装置由标准数字表和标准电阻器两部分组成。
1）、标准数字表主要技术参数
① 测量范围：电压为自动量程分两档，0～2000V 、 1000～10000V
② 基本误差：
直流电压（U） | ≤1000V： ±（0.4%读数+0.1%满度) ＞1000V： ±（0.5%读数+0.5%满度) |
峰值电压（Uf） | ≤1000V： ±（1%读数+0.5%满度) ＞1000V： ±（0.5%读数+0.5%满度) |
③数字表的响应时间约25秒。
2）、标准电阻器
① 标准电阻器由一串900G的固定电阻和九个电阻盘组成即：
100GΩ+2×200GΩ+400GΩ+9×104MΩ+9×（103+102）+10（10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范围：0～1000011.1110 MΩ，最小步进100Ω，最高耐压10kV。
② 各十进盘的等级指数和最高使用电压或电流
③ 残余电阻值小于1Ω，变差不大于0.1Ω。
④ 环境参考条件：20+2-3 ℃，相对湿度：50%±10%.
⑤ 标称使用环境:温度23±5℃，相对湿度：25%～60%。
⑥ 线路对外壳的绝缘电阻：≥1×1011Ω。
⑦ 电源电压: AC220V 50HZ。
⑧ 外形尺寸：640mm×270mm×170mm。
⑨ 重量：约20kg。
