使用方法：
注意：
确认被测试品安全接地，试品不带强电。
确认仪表E端（接地端）已接地。
点按测试启/停按钮后，仪表E、L端就有高电压输出，请注意安全!
测试完毕，请点按测试启/停按钮，及时关闭高压和工作电源。
1、机械零位校准（ ∞ ）
选择开关置 [OFF] 位置，调节机械零位调节钮使仪表指针校准到标度尺的“∞”分度线上。
2、电池
1）电池配置
本机可根据客户需要配置 8×1.5V(AA，LR6) 碱性电池或可充电11.1V/2000mAh锂电池（需配置专用充电器）。仪器电池盒可分别安装两种电池。
2）电量检查
选择开关置 [电量检查] 位置，当指针指在表盘右下方带箭头的标度 [BATT.GOOD] 区域内时，表示电池正常。否则：若是干电池则需更换电池，换下的旧电池请勿乱扔 , 以免造成污染。
若是锂电池则需充电。
3）锂电池安装、拆卸和充电
a.打开电池盖，按住锂电池供电线插座上的压簧可将锂电池装入或取出电池盒。
b.将充电器的φ5.5mm充电公头插入仪表侧板上的充电口，再将充电器插入AC220V电源插座充电。充电器红色指示灯亮，表示正在充电；绿色指示灯亮，表示充电完毕。电池从欠压到充满的充电时间大约2小时。充电时仪表应放置在空旷处，不要放置于易燃易爆物品旁，充电时要有人在附近值守。
注意：仪表在充电状态下，不能开机工作。只有把充电器的φ5.5充电插头从仪表充电口拔出，仪表才能开机工作。
3、测试

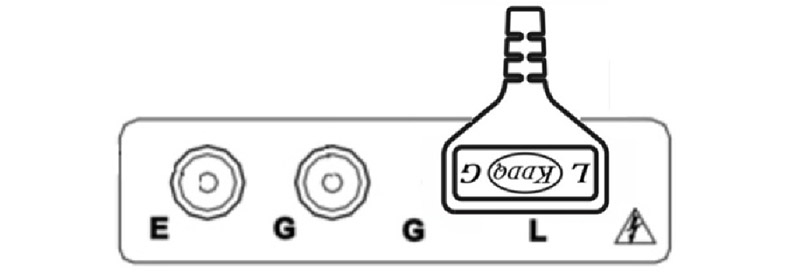

将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。请注意红色高压测试线插入仪表的方向，应与示意图一致。测试线插头“L”、“G”标识应与仪表插孔“L”、“G”标识对应。
双电压机型和三电压机型将选择开关置所需的额定电压位，单电压机型将选择开关置所需的测量量程位，表盘左上角的电源指示灯（POWER）亮，表示工作电源接通。点按一下测试启/停按钮，高压开启，高压指示“ HV.ON ”灯亮， (h型仪表：按住测试启/停按钮至计时指示灯亮时，启动计时锁定功能)，指针在相应测试电压的刻度及相应量程上(由量程指示灯指示)指示被测试品的绝缘电阻值。
对于单电压的机型,当选择开关置MW 位时,在MW 量程刻度上读取测得的示值。
注意1:对于多额定电压的表,应将指针示值乘以表盘上标注的各电压对应的电阻值倍率,读取绝缘电阻值。
注意2:启动计时锁定功能后,在15s、60s、10min时刻，测量值被锁定,计时指示灯闪烁、蜂鸣器发出锁定提示音,持续6s,在此期间可抄读稳定的示值。
4、G端（保护环）的使用
测量高绝缘电阻值时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以消除试品表面泄漏电流引起的测量误差，保障测试准确。
5、关机
读数完毕后,再次点触测试启/停按钮，关断高压，“HV.ON”指示灯灭。再将选择开关置 [OFF] 位，关断电源。
对容性负载，还应将试品上的残余电荷泄放完，再拆下测试线，以免电击伤人。
适于在各种电气设备的维修、试验及检定中作绝缘测试。
有双电压机型和三电压机型，额定电压、量程合理配置成多种规格，适用面广。
容量大、抗干扰能力强。能满足高压、高阻、大容量负载测试的要求，示值准确、稳定、可靠。
绝缘阻值采用对数分度线，均匀清晰。双量程自动转换，读数方便。
带计时器(h型)仪表，可自动计时，并在15s、60s、10min各时刻锁定示值，发出声光提示，便于抄读示值。
内置11.1V/2000mAh锂电池供电，充满一次电可连续工作约10小时。
具有电池容量检查功能。
具有防震、防潮、防尘结构，适应户外工作环境。
保护功能完善，能承受短路和被测电容残余电压冲击。
1、主要指标
型 号 | 2676 E | 2676 F | 2676 G |
2676 Eh | 2676 Fh | 2676 Gh | |
额定电压(V) | 5000，10000 | 2500，5000 | 500，1000，2500 |
测量电压 | 额定电压×（1±10%）负载阻值不低于量程的1% | ||
中值电阻 | 1GW，10GW | 1GW | 100MW，200MW，500MW |
测量范围 | 0~500GW,0~1000GW | 0~250GW, 0~500GW | 0~10GW，0~20GW，0~40GW |
准确度等级 | 5.0 | ||
误差为5%的范围 | (>.02~<100)GW (>.04~<200)GW | (>.01~<50)GW (>.02~<100)GW | >.5MW~<2.5GW >1MW~<5GW >2MW~<10GW |
误差为10%的范围 | (.01~.02)GW, (100~500)GW (.02~.04)GW, (200~1000)GW | (.005~.01)GW, (50~250)GW (.01~.02)GW, (100~500)GW | (.25~5)MW, (2.5~10)GW (.5~1)MW, (5~20)GW (1~2)MW, (10~40)GW |
输出短路电流 | ≥ 2mA | ||
2 、刻度准确度等级的划分
表头有效刻度的起止点，为顶部带细横线（“T”）刻度点内的区间，分为Ⅰ、Ⅱ、Ⅲ区段，Ⅰ区段为起始刻度点到Ⅱ区段起始点（“
”），Ⅲ区段为Ⅱ区段终点到最大有效量程点。3、计时器计时误差(仅对KD2676Eh,KD2676Fh,KD2676Gh型)
15s±0.2s； 60s±0.5s； 10min±5s
4、其它指标
绝缘电阻：≥50MΩ (1000V)
耐压：AC 5kV 50Hz l min
工作温度与湿度：－10℃ ～ +50℃ 85％RH
贮存温度与湿度：－15℃ ～ ＋55℃ 90％RH
电源：8×1.5V(AA, LR6) 电池 或11.1V/2000mAh锂电池
耗电：≤280m A (E、L端短路时)
尺寸及重量：255mm (L)×135mm (W)×80mm (D) ≈1kg
注：此说明书所述技术指标仅适于您现用的仪表,本公司有权对其予以变更。

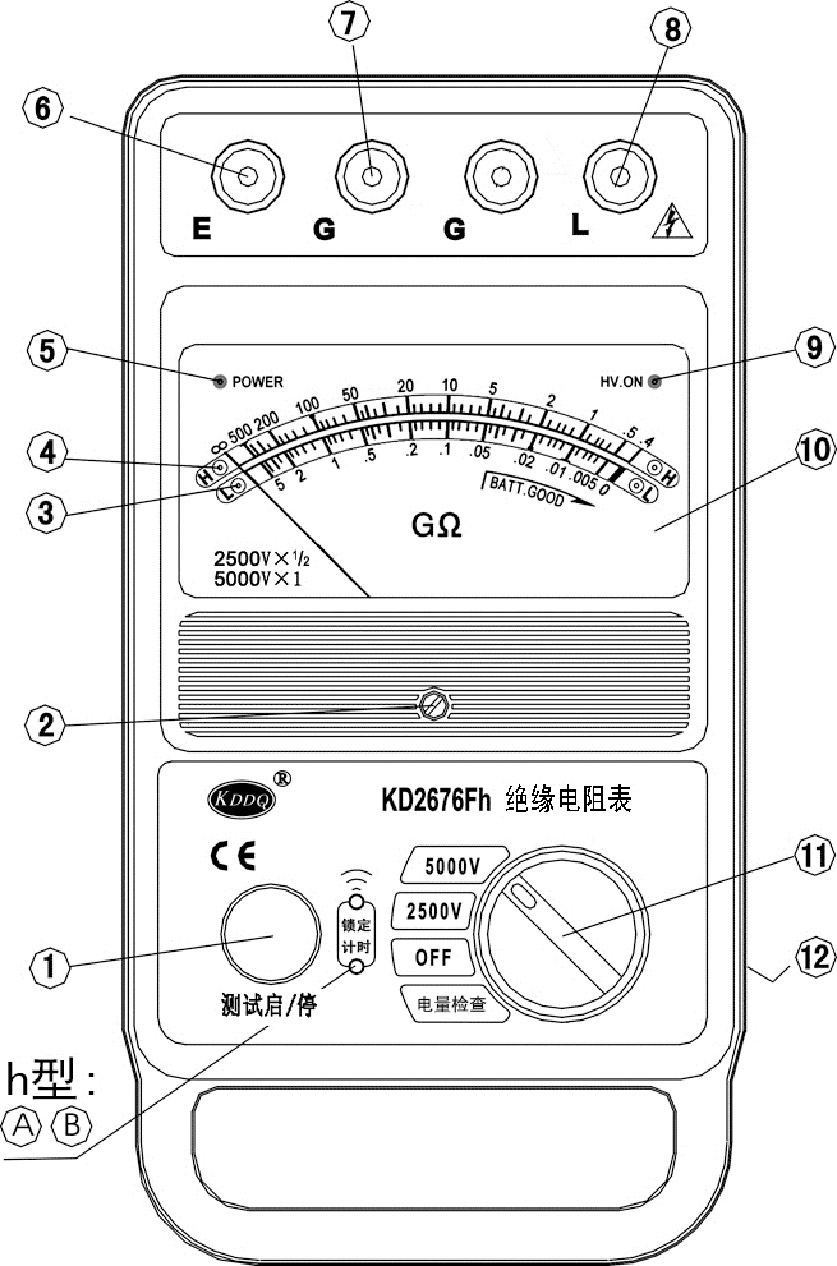

| 1. 测试启/停按钮 2. 机械零位调节钮 3. 低量程指示灯 4. 高量程指示灯 5. 电源指示灯 6. E端（接地） 7. G端（屏蔽） 8. L端（线路） 9. 高压指示灯 10. 表盘 11. 选择开关 12. 电池盒(背面) A.锁定蜂鸣器 B. 计时指示灯 |
使用仪表时，请确认电池电量是否正常，将波段开关置于”电量检查“档位，若表头指针位于“BATT.GOOD”区域外，表示电池处于欠压状态，请及时充电。
仪表长期不使用，应将电池取出，避免电池液溢出腐蚀仪表。
本仪表应避免受潮、雨淋、跌落、暴晒等。存放在无粉尘，无腐蚀性气体，通风良好的场所。
