4.3英寸24位色彩色触摸液晶屏480×272分辨率
中英文可选操作界面
最多可达90路电阻/温度扫描测试
支持6个单元自由插拔，测试单元间同步测量
最高测试速度可达600次/秒
最高电阻精度： 0.05%，最小分辨率： 10uΩ
温度基本精度： 0.2℃
扫描测试通路采用的测试端可编程
兼容扫描和单机两种测量模式
温度测量可支持PT100、PT500、模拟电压三种温度采样方式
温度补偿功能(TC)
一键截屏功能
数据记录功能
可通过USB HOST自动升级仪器操作软件
可输出通道级、板级、整机级的比较分选结果
Handler接口用于实现联机操作

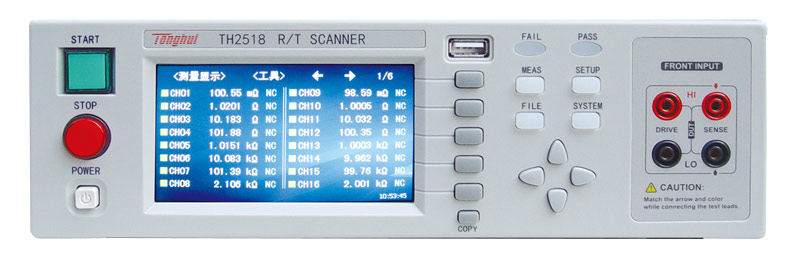

| 型 号 | TH2518 |
| 测量参数 | 直流电阻、温度 |
| 电阻测试范围 | 10uΩ-200kΩ |
| 电阻基本测试精度 | 0.05% |
| 电阻量程 | 自动和手动(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) |
| 温度传感器类型 | PT500铂电阻、PT100铂电阻、模拟电压输入 |
| 温度测试范围 | PT100, PT500：-99℃-250℃ |
| Analog：0V—2V | |
| 温度测试精度 | PT100, PT500：0.3%*测量值 ±0.5℃ |
| Analog：±1%Rd ± 3mV | |
| 测量模式 | 单机、扫描 |
| 每路测试参数 | 电阻、温度（可编程） |
| 扫描路数 | 15路/卡，最多可插6卡及90路，卡内通道为扫描测试，测试卡之间为同步测试 |
| 测试通道的测试端选择 | 通道间任意配置（可编程） |
| 测试电流 | ≤100mA |
| 单板测量速度 | 100次/秒、40次/秒、2次/秒 |
| 6板等效测试速度 | 600次/秒、240次/秒、12次/秒 |
| 温度补偿 | √ |
| 显示器 | 真彩4.3寸LCD显示 |
| 显示结果 | 同时显示16路测试结果，支持翻页 |
| 短路清0校正 | 对所有通道支持全量程内短路清零 |
| 比较器 | 各测试通道单独设置比较边界 |
| 极限模式 | ABSDev、ABS、% |
| 触发方式 | 自动触发、手动触发、总线触发、Handler触发、脚踏开关触发 |
| 接口 | LAN、USB DEVICE、USB HOST、RS232C、Handler 、脚踏开关 |
| 测试端 | 四端测试 |
| 电源要求 | 电压：90-125V，190-250V频率：50Hz、60Hz功率：最大30VA |
元器件 电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点
线缆、接插件 多股线，接插件，各种开关
材料 热敏材料(保险丝、电热调节器的传感器)，金属箔等导电材料
新能源 电动车电池组连接桥，电芯连接电阻
