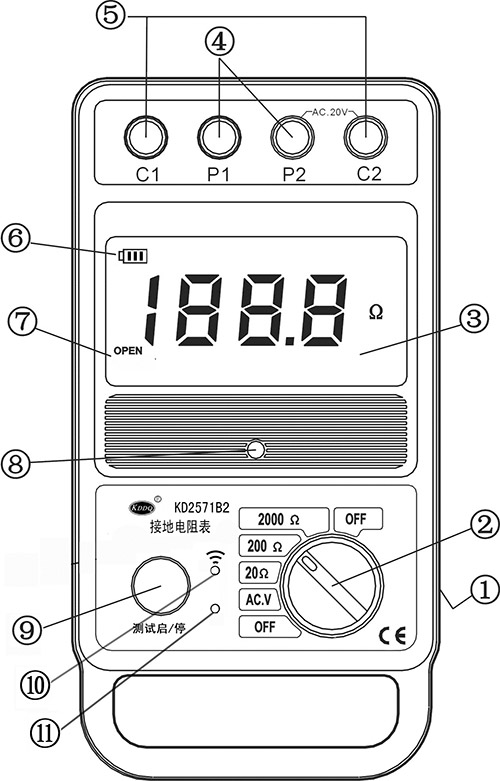

康达电气 多功能接地电阻测试仪，KD2571B2

使用方法：

• 电池

  电池配置：本机可根据客户需要配置 8×1.5V(AA，LR6) 碱性电池。

  电量检查：仪表在接通电源工作时，电池的电量由“     ”指示符分级显示，若显示屏出现“     ”欠压符号，表示电池电量不足；若“     ”闪烁且蜂鸣器不停鸣叫，则需要及时更换电池。换下来的电池，请勿乱扔 , 以免污染环境。

• 地电压测量

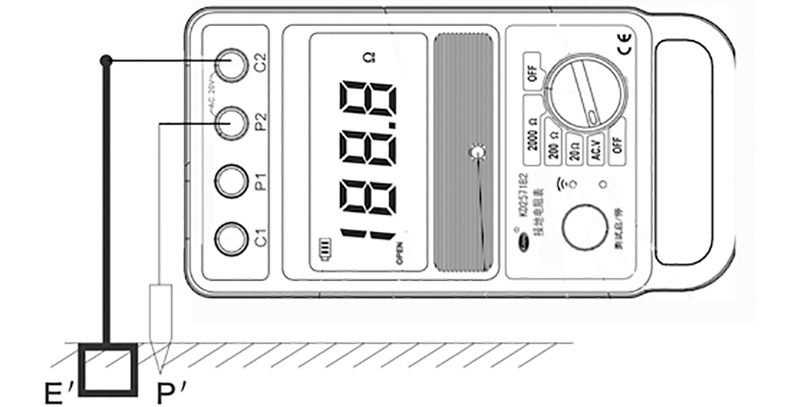

  测试时将E＇被测地极与P＇探针用测试线连接至仪表C2、P2两个测试孔，将选择开关置于AC.V档位，显示屏显示地电压值。

图1

• 接地电阻的测量

  以被测接地极E＇为起点，使电位探针P＇和电流探针C＇三者在一条直线上，并使E＇、P＇间距为15米，P＇、C＇间距也为15米。

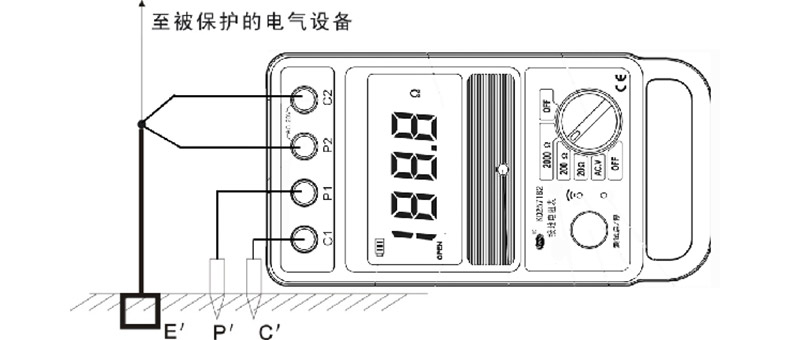

  四线法测量时(见图2)，用两根测试线将E＇连到仪表的C2、P2两个测试孔，P＇连到P1测试孔，C＇连到仪表C1测试孔。

图2

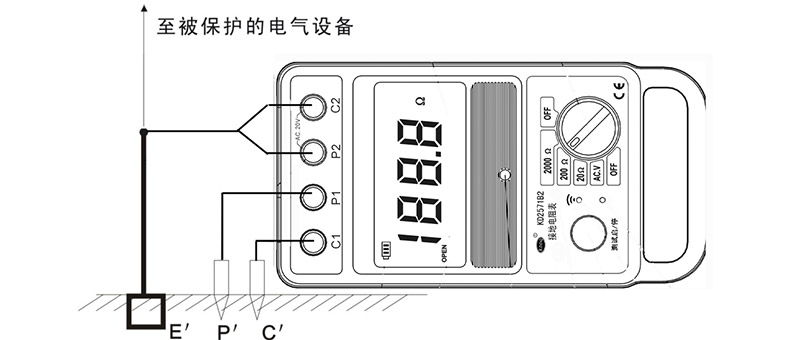

三线法测量时(见图3)，用一根双头测试线将E＇连接到C2、P2测试孔，另两测试线分别将P＇连到P1测试孔，C＇连到仪表C1测试孔。

注意：此时，显示的阻值是被测地极E＇的地电阻与E＇至C2、P2孔之间导线电阻的和。

图3

将仪表选择开关置于适当的测试量程。

在电阻测量档位，不开启测试电流（电流指示灯不亮）时，显示屏首位显示“1”，后三位熄灭。

轻触“测试启/停”键，电流指示灯点亮，表示启动了测试电流, 显示屏显示接地电阻值。

• 注意：

  a. 当显示屏有“OPEN”显示时表示：或被测接地极开路；或测试引线开路；或电流极辅助接地电阻大于5kΩ。此时应检查测试线及其连接，或采取适当方法降低电流极辅助接地电阻值。

  b. 为保证测试精度，P＇的位置尽可能靠近E＇、C＇间连线的中点。

  小经验：本机有二种工作模式，短定时10秒钟和长定时5分钟，由按下“测试启/停”键的时间长短决定，如果按下“测试启/停”键时间小于2秒，则进入短定时10秒钟模式，如果大于3秒，则进入长定时5分钟模式。

• 土壤电阻率的测量(见图4)


图4

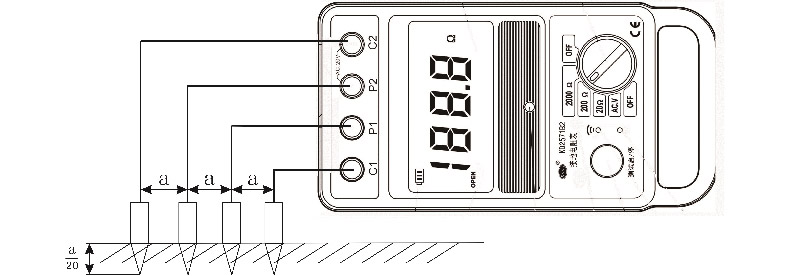

在被测区沿直线将四根金属探针插入地下，相临两根的距离都为“ a ”厘米，探针的埋入深度不宜超过距离“ a ”的1/20。如图4所示的连接方式，分别用四根测试线将四根探针与C1、P1、P2、C2四个测试孔顺序相连。

选择适当量程，轻触“测试启/停”键，电流指示灯点亮，显示屏显示被测区的电阻值R（单位：欧姆）。

被测区的土壤电阻率用以下公式计算：

ρ=2πaR

式中：R：测得的电阻值(Ω)

a：棒与棒间的距离(m)

ρ：被测区的土壤电阻率(Ω·m)

• 导体电阻的测量(见图5)

图5

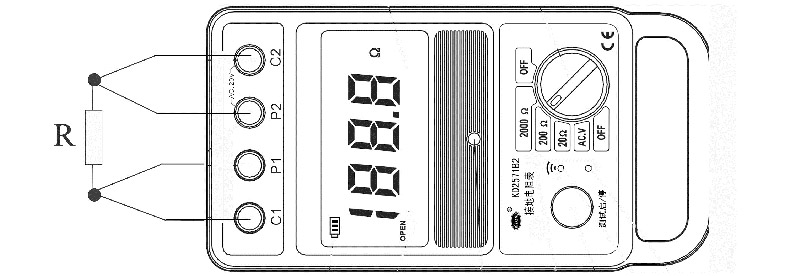

先将C1、P1的测试端子短接，再将C2、P2的测试端子短接，然后将被测导体接在C1、P1和C2、P2之间。

选择适当量程，轻触“测试启/停”键，显示屏显示被测导体的电阻值。

• 适于测量各种接地装置的接地电阻和地电压，还可以测量土壤电阻率及低阻导体的电阻值。

• 采用同步检测等先进技术，抗干扰能力强。

• 采用数字微处理器，示值准确精度高，稳定可靠。

• 3 1/2LCD大屏幕数字显示，并带有背光及读数锁定功能。

• 有二种工作模式，短定时10秒钟和长定时5分钟，当定时时间到后自动锁定读数、停止测试，并伴有声光提示。

• 电池符号“”显示电量，并具备电池欠压报警功能。

• 被测接地极开路或电流极辅助接地电阻大于各量程上限值时，有开路指示符“OPEN”指示。

• 操作简单，携带方便。

• 具有防震、防尘、防潮结构，适应恶劣工作环境。

• 1、接地电阻测量

• 2、地电压测量

  测量范围及误差：(0～19.99)V； ≤±（5% +2d）

  输入阻抗：＞300kΩ

• 3、其它

  绝缘电阻：  500V   ≥20MΩ

  耐压：  AC 1.5kV    50Hz    1min

  工作温度和湿度：－10℃～ +50℃≤85%RH

  贮存温度和湿度：－15℃～ +55℃≤90%RH

  电源： 8×1.5V(AA,LR6)  电池

  外形尺寸：  255mm(L)×135mm(W)×80mm(D)

  重量：≈0.8kg

• 注：由于产品不断改进，本说明书的内容和技术参数如有修改，恕不另行通知。

• 测试完毕后，请将仪表选择开关置于关机档位，即关闭了电源。

• 使用仪表时，请确认电池电量是否正常，若出现“”闪烁且蜂鸣器不停鸣叫，请及时更换电池。

• 仪表在测试期间大约每隔30秒钟检测一次电池电量。

• 测量电阻有二种工作模式，短定时10秒钟和长定时5分钟，在短定时状态“Ω”符号不闪烁，在长定时状态“Ω”符号一直闪烁。

• 仪表长期不使用，应将电池取出(如使用碱性电池)，避免电池液溢出腐蚀仪表。

• 本仪表应避免受潮、雨淋、跌落、暴晒等。存放在无粉尘, 无腐蚀性气体，通风良好的场所。
