S405A 数字式接地电阻测试仪专为现场测量接地电阻、接地电流、接地电压而精心设计制造的，采用数字及微处理技术，精密3线或简易2线法测量接地电阻，具有独特的线阻校验功能、抗干扰能力，仪表全量程自动换挡，操作更简易。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。
S405A 数字式接地电阻测试仪具有独特的线阻校验功能，对现场低值接地电阻测量更精确，能避免因测试线长时间使用线阻变化引起的误差；能避免因测试线未完全插入仪表接口或接触不良引起的误差；能避免因用户更换或加长测试线引起的误差等。
S405A 数字式接地电阻测试仪由主机、电流钳、测试线等组成。具有自动存储1000组数据，具有历史数据读取、查阅等功能，具有自动关机功能。
测量功能 | 量 程 | 精度 | 分辨力 |
接地电阻 | 0.01Ω～30Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
0.1Ω～300Ω | 0.1Ω | ||
1Ω～3000Ω | 1Ω | ||
接地电流 | 0mA～300A AC | ±2%rdg±3dgt | 1mA |
接地电压 | 0V～600V AC | ±2%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
功 能 | 接地电阻测量，对地电压测量 |
电 源 | DC 9V（碱性干电池 LR6 1.5V 6节） |
背 光 | 可控亮度，适合昏暗场所使用 |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流10mA Max； 对地电压：平均值整流 |
测试频率 | 125Hz |
短路测试电流 | AC 10mA max |
数据模式 | 自动存储 |
线阻校验 | 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确 |
显示模式 | DLED屏，黑底白字 |
测量指示 | 测量中LED闪烁指示，____Ω显示 |
电流钳尺寸 | 钳口35mm×40mm |
LCD尺寸 | LCD显示域：58mm×46mm |
仪表尺寸 | 210mm×133mm×68mm |

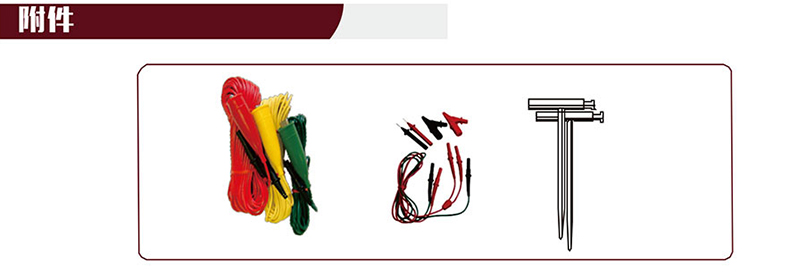

测 试 线 | 3条：红色15m，黄色10m，绿色5m各1条 |
简易测试线 | 红色1.5m |
辅助接地棒 | 2根：φ10mm×150mm |
测量时间 | 电流：约2次/秒；对地电压：约2次/秒；接地电阻：约15秒/次 |
测量次数 | 5000次以上(20Ω档测量10Ω，测1次，停30秒再测) |
线路电压 | 测量对地电压：AC 600V以下测量 |
数据存储 | 自动存储测试数据1000组，小数字闪烁显示“1000”符号表示存储已满 |
数据查阅 | 数据查阅功能：MEM键,表格显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
电池电压 | 当电池电压降到约7.2V时，电池电压低符号“ ”闪烁显示，提醒更换电池。 |
工作电流 | 背光：25mA Max |
待机: 85mA Max(背光关闭) | |
测量：300mA Max(背光关闭) | |
质 量 | 仪表：740g(含电池) |
电流钳：170g | |
附件：1290g(含测试线、接地针) | |
总重量：2200g | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测量接地电阻：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V |
