本型接地电阻表检定电阻器，是专为贯彻中华人民共和国国家计量检定规程JJG366－2004《接地电阻表检定规程》，用于对接地电阻表进行检定的专用仪器，可以用于检定JJG366-2004《接地电阻表检定规程》所适用的我国目前生产的各种型号的模拟式、数字式接地电阻表以及进口的同类仪表，也可做普通电阻箱使用，具有调节范围宽，使用方便，造型美观等优点。
①本检定用电阻器采用轻压力开关，其结构的优点是接触电阻与变差极小，且接触稳定可靠。
② 本电阻器采用部分中美合资生产的高精度合成膜电阻和本厂生产的线绕电阻，经严格老化、筛选、考核，具有优良的稳定性。
③整个电阻器均装在金属壳体内，具有很好的静电屏蔽作用。
1、模拟接地电阻
步进阻值(Ω) | ×1000 | ×100 | ×10 | ×1 | ×0.1 | ×0.01 | ×0.001 |
功率（W） | 0.25 | 0.25 | 0.25 | 0.25 | 0.1 | 0.1 | 0.1 |
基本误差极限(α%) | 0.05 | 0.05 | 0.1 | 0.1 | 1 | 5 | 10 |
时间常数τ (S) | ≤5×10－6 | ||||||
阻值调节范围(Ω) | 0.1~11111.210最小步进值0.001Ω |
2、模拟辅助接地电阻
电阻值(Ω) | 0 | 500 | 1000 | 2000 | 5000 |
基本误差极限(α%) | ＜0.05Ω | 1 | |||
功率（W） | 0～0.25W | ||||
3、当装置接入电阻小于1Ω时，残余电感小于5μH
4、温度参考条件及允差：20±5℃
5、标称使用温度：20±15℃
6、使用环境相对湿度：≤80％
7、线路与外壳之间能承受频率为50Hz正弦波交流电压2000V，历时1分钟不击穿。
8、外形尺寸：410×260×150mm
9、重量：＜4.5kg
1、接线方法

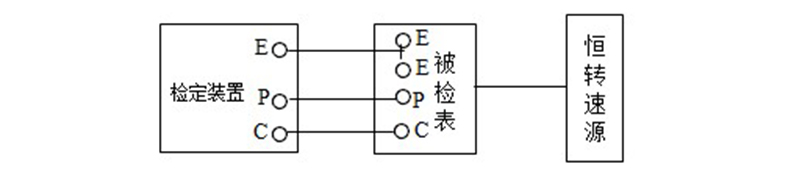

①当被检接地电阻表的接地电阻＞10Ω时，按下图接线方式接线。

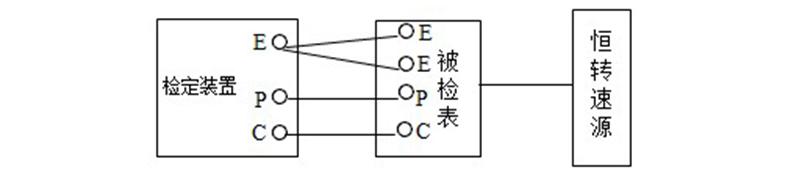

②当被检接地电阻表的接地的电阻≤10Ω时，按下图接线方式接线。
2、在对被检表示值误差检定时，将装置的模拟辅助接地电阻旋钮置于500Ω处。
3、启动恒转速源（建议选用我厂CY3型恒速器），并根据被检表的转速设定其转速。
4、调节装置的模拟接地电阻各旋钮，使被检表的指针与相应刻度线吻合，此时被检接地电阻表的绝对误差为：
△＝接地电阻表的指示值－装置的（标准电阻箱）实际值（Ω）。
5、在进行被检表辅助接地电阻影响试验时，应调节装置的模拟接地电阻旋钮。使被检表处于测量上限，再将模拟辅助接地电阻旋钮分别置于0、1KΩ、2KΩ、5KΩ各检定一次，此时的各检定值与规定辅助接地电阻值为500Ω时的检定值之差应不超过下表的规定：
辅助接地电阻(Ω） | 0、1K、2K | 5K |
允许变化量（％） | a | 2a |
表中a为被检定接地表的准确度等级
6、被检表工作位置影响试验，是在每个量程的测量上限进行。调节恒转速器的倾斜装置，使被检表前、后、左、右各倾斜10度，各检定一次，此时的检定值与正常位置检定值之 差，应不超过允许误差。
7、利用本仪器的E-R接线端，可实现电阻箱之功能，调节的阻值范围为0.1~11111.210Ω，最小步进值为0.001Ω。
①、正确使用本仪器，在使用时应先旋转一下各旋钮，使其接触稳定可靠。
②、使用中，应不超过所规定的标称使用功率。
③、检定电动、数字式接地电阻表时，不需恒转速器。
④、本产品应存放在空气温度5～35℃，相对湿度≤80％不含有腐蚀性气体的室内，且不受日光直接照射。
