该装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

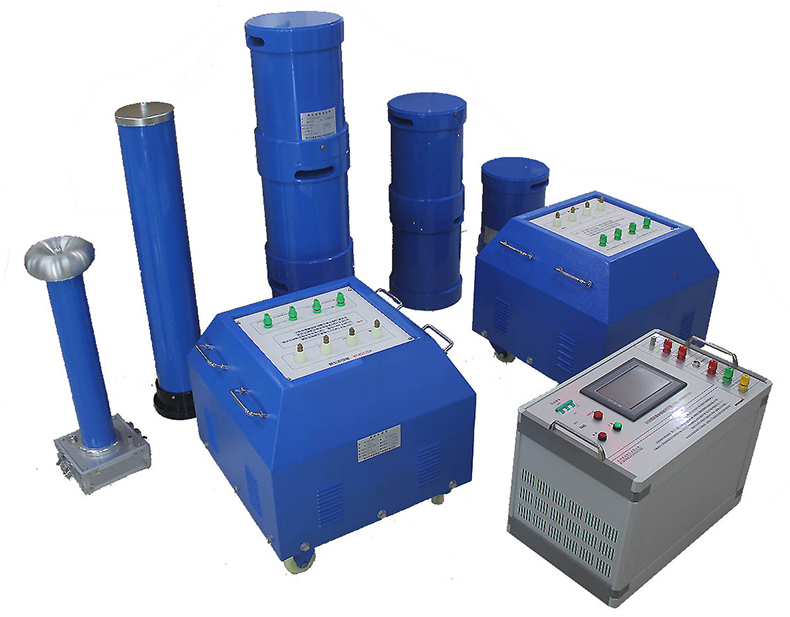

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。
装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。
整个装置单件重量很轻，最大不超过40kg，便于现场使用。
装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式、
能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
XSL-270kVA/270kV变频串联谐振耐压试验装置技术指标
1．额定电压：
27kV---满足10kV电缆交流耐压试验；
54kV---满足35kV电缆交流耐压试验；
108kV---满足35kV系统交流耐压试验；
162kV---满足220kV变压器中性点交流耐压试验；
270kV---满足110kV系统的交流耐压试验；
2．输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作30分钟，在对35kV电缆耐压时，满足连续工作60分钟
4．装置自身品质因数：Q>50
5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）
6．电缆试验时满负荷下品质因数：Q>30（与负载相关）
7．主变压器试验满负荷时品质因数：Q>30（与负载相关）
8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）
9．输入电源：单相380V
10．频率调节范围：20Hz～300Hz
11．系统测量精度：1.5％
12．装置具有过压、过流、零位启动等保护功能
设备遵循标准
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防性试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)
设备主要配置及技术参数说明：
1.变频电源1台：
额定功率：30kVA；
输入电压：单相220V或380V±10% 45～65Hz
输出电压：0～400V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～75A
2. 高压电抗器（共10台）：27kV/1A
额定工作电压：27kV
额定工作电流：1A
额定电感量：135H
连续工作时间：60min
温 升：小于60度
工作频率：30~300Hz
3. 激励变2台：
额定容量：15kVA
输入电压：200V/400V
输出电压：1.2/2.5/5/15kV,1.2kV用于10kV电缆,10kV变电站耐压试验;2.5kV用于35kV电缆耐压试验;15kV用于110kV变电站系统耐压试验。
4. 电容分压器1台：300kV纯电容式：
自身电容量：1000pF
工作频率：30～300Hz
不确定度：1.5%
额定电压:150kV/2000pF，300kV/1000pF
5.补偿电容器1台：120kV纯电容式：
自身电容量：3000pF
工作频率：30～300Hz
额定电压:120kV/3000pF
6．测试线及附件壹套：
1) 内部连接线 1套
2) 电抗器绝缘底座 2只
3) 均压球 2只
4) 分压器支架 1套
5) 使用说明书 1份
6) 试验报告 1份
