新胜利/newvictor 全自动工频耐压装置，XSL-YDJ 10KVA/50KV

XSL-YDJ型全自动工频耐压装置是根据机电部《全自动工频耐压装置》标准在原同类产品基础上经过大量改进后而生产的, XSL-YDJ (G)型全自动工频耐压装置是在XSL-YDJ系列全自动工频耐压装置的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

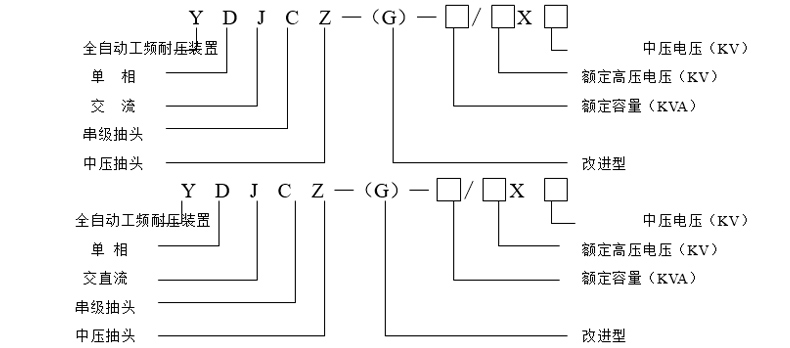

操作系统：

XC、系列操作箱：容量：1KVA – 5KVA     输入电压：0.22KV

TC、系列操作台：容量：10KVA – 300KVA  输入电压：0.22KV、0.38KV

保护式数字微安表      MSA – I

阻容式交直流分压器     RCF – 50、100、150、200KV

高压直流放电棒 FZ – 70、140、210KV

高压硅堆         2DL – 150、300、450KV

绝缘支架       50、100、200、300KV

高压滤波电容      0.01uF – 0.1uF，40 – 100KV

均压球

保护球隙       Q – 50、100、150、200、250、500

标准试油杯     400ml

介质油杯

折叠式小推车    150、300型

水电阻

高压验电器 10KV  35KV

高压定相器     10、35、110KV  220KV

各种万用表、兆欧表及测试

按照您所进行的试验接好工作线路。全自动工频耐压装置的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。

做串级试验时，第二级、第三级全自动工频耐压装置的低压绕组成X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级全自动工频耐压装置具外壳。第二级、第三级全自动工频耐压装置的外壳必须通过绝缘支架接地。

接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每秒2％额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

本产品不得超过额定参数使用。除试验必需外，决不电压通电或断电。

 使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311.1 – 97《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
