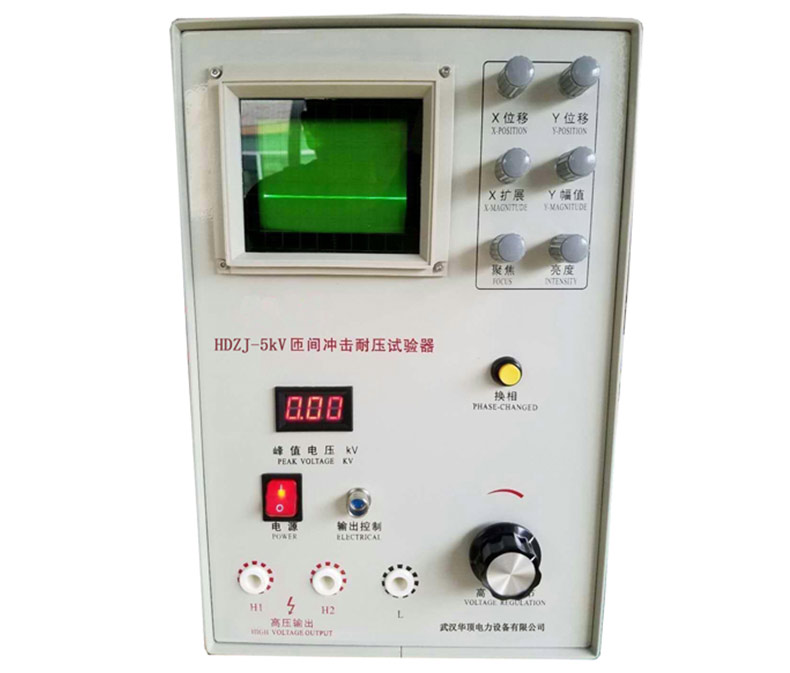

HDHDZJ-5kV匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。
因漆包线的绝缘涂敷层本身存在着质量问题，以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等，都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。
为了提高产品的质量和使用寿命，保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的，因而对产品进行这项试验就势在必行。
根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及国标GBT22714-2008_《交流低压电机成型绕组匝间绝缘试验规范》等标准，必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。
HDZJ-5kV匝间耐压试验仪是采用脉冲波形比较法，以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析，能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。
HDZJ-5kV匝间耐压试验仪整机电子集成化较高，测试波形可在试验仪自带的示波器上观测，峰值电压可在数字表上直读，Y轴幅值和X轴扫描速率连续可调，整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内先进水平。
本仪器是贯彻GB755－87、GB14711－93标准的一种新型仪器，是提高我国电机绝缘测试水平和可靠性的必不可少的手段。
峰值电压：500～5000V连续可调
峰值测试误差≤ 5%（1kV-5kV）
波形上升时间：0.5μS或0.2μS
工作电源：220V±10% 50HZ
功耗：≤ 100 W
外形尺寸：48×26×39CM
重量：24Kg
由于本装置为高压试验仪器，因而在仪器通电时应确保仪器外壳良好接地。
仪器通电后，操作过程应仔细小心。
应保证仪器周围环境清洁干燥，切勿将仪器放在高温潮湿、尘埃过多及腐蚀性地方。
当要检查仪器内部情况时，应关断电源，确保无电情况下，才能打开盖板。同时注意内部高压电容上残余电压泄放。
装置内部采用氢闸流管(玻璃结构)，因此搬运、使用过程中应避免强烈振动。
当高压引出线损坏时，应及时替换，替换引出线应确保承受足够的电压。
在每次调换试品或转换接线前，松开脚踏开关。
当进行高压试验时屏幕上出现电晕放电、对地短路等不正常波形及现象时，不要长期保持高压，适当控制脚踏开关接通时间。
当进行试验时，听到机内有不正常放电声音时，应停止试验，关断电源仔细检查故障，排除后才能继续进行试验。
