主要功能要求
电动和点动两种工作方式
升压步进速度可调，满足相关高压试验速率
计时报警自动回零
具有外置报警装置
过电流、电压保护报警自动回零
零位保护、非零自动回零
输出电流、电压显示
各项功能信号灯指示
供方对无极电动可调125kVA/250kV绝缘筒式试验升压变压器设备成套满足220KV避雷器电力系统工频耐压试验要求：在输出满载AC250kV被试品耐压试验，运行≤10分钟时间，成套设备电流/电压反馈及测量精度≤1.5%，高压测量分压器测量精度≤1.5%。
该成套设备应有相应可靠的保护措施，保护措施满足技术协议要求但不限于技术要求，应该满足试品被击穿或闪烙后设备能正常运行。满足环境温度0~40℃，相对湿度85%，试验电源谐波分量＜5％，整个系统在额定电压下，局部放电量小于10Pc，在80%的额定电压下小于5pC.
设备满足CNAS认证的相关要求
本套设备为交钥匙设备。

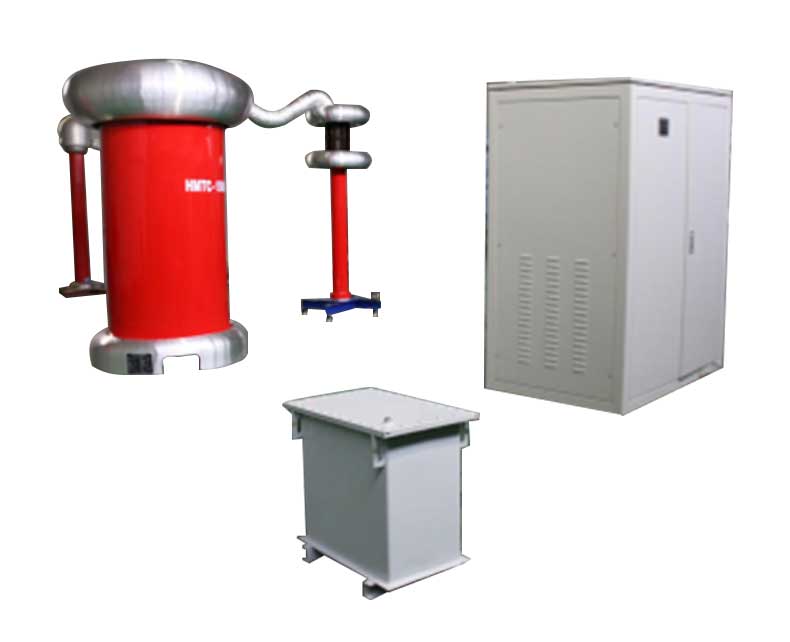

结构型式：分体五件套（智能电动控制台电动调压器一体、隔离变压器、升压变压器、交流分压器、限流电阻）
1、电动调压器
额定容量：125kVA
输入电压：AC 380V
输入电流：328.9A
输出电压：（0~430）V/单相
输出电流：290.6A
结构形式：干式
局放量：≤10Pc
却方式：风机冷却
运行时间：≤10分钟
2、智能电动控制台
额定容量：125kVA
输入电压：380V/单相
输入电流：328.9A
输出电流指示：0~290.6A
输出电压指示：0~250kV
表头精度：1.5级（指针式）
过电流整定：0~350A
过电压整定：0~250kV
过电流、电压弹跳释放时间：7mS
计时范围：0~999S,其中S、M可切换
结构形式：干式
局放量：≤10Pc
冷却方式：自然冷却
运行时间：≤10分钟
柜体颜色：电脑灰
3、无局放工频耐压试验装置
额定容量：125kVA
输入电压：0~400V/单相
高压输出电压：0~250kV
输出高压电流：0~0.5A
空载损耗：≤4%
负载损耗：≤9%
输入、输出、测量变比精度：< 1.0%
绝缘介质：25变压器油
冷却方式：油循环冷却
结构形式：圆柱形绝缘筒封装
局放量：≤10Pc
运行时间：≤10分钟
4、无局放隔离滤波器
额定容量：125kVA
输入电压： 400V/单相
输入电流：312.5A
输出电压：400V/单相
输出电流：312.5A
结构形式：干式
局放量：≤10Pc
冷却方式：风机冷却
运行时间：≤10分钟
5、耦合电容分压器
额定电压：AC250kV
测量反馈变比：1000:1
高压测量电压反馈显示(数字式表头)
测量精度：1.5级
高压电容量： 300 pF
测量装置本体介质损耗：≤0.5%
运行时间：≤10分钟
局放量：≤10Pc
冷却方式：油循环冷却
6、工频保护电阻
额定电压：AC250kV
阻 抗： 25 /0.5 KΩ
局放量：≤10Pc
运行时间：≤10分钟
