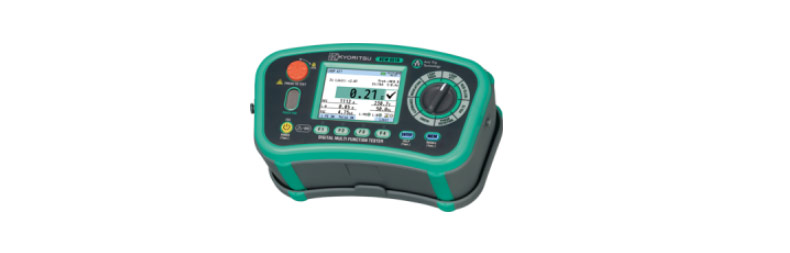

克列茨 多功能测试仪，6516 主机
多个测试功能于一体!
显示屏：3.5英寸点阵彩色液晶屏.
ATT：免跳闸技术（2和3线）对所有RCD无跳闸环路L PE测试.
只有2线，在没有中性线（即三相电机线）的情况下非常有用.
回路电阻测试：高测试电流范围为2Ω，分辨率为0.001Ω.
Zs极限将电气设备标准所需的值与测量结果进行比较.
RCD测试：RCD型AC(交流电流),RCD型A(脉动直流电流),F,B(普通和选择), EV和可变RCDs.
单次和自动测试、斜坡测试和接触电压.
接地测试：所含附件可测试2项和3项接地电阻.
绝缘测试：电阻试验100, 250, 500和1000伏自动放电电压.
导通测试：200mA或15mA导通测试可选择蜂鸣快速判断.
相位测试：可检测三相系统的相位旋转,并将顺序清晰显示.
电压测试：2-600V电压测量，电源频率.
HELP：显示屏显示如何根据所选功能连接仪器.
SPD：浪涌保护器试验，用于使用变阻器的电涌保护器.
PAT：便携式电器测试仪功能，用于绝缘和保护导体电阻测试
设计符合IEC 61010-1 CAT IV 300 V, CAT III 600 V. IEC 61557-1,2,3,4,5,6,7,10.
| LOOP ATT | LOOP HIGH | |||
| L-PE(2线) | L-PE (0.01ΩRes) | L-PE (0.001ΩRes) 高测试电流(25A) | L-N/L-L | |
| 100-260V (50/60Hz) | 48-260V (50/60Hz) | 48-260V (50/60Hz) | 100-260V (50/60Hz) | 48-500V (50/60Hz) |
| 20.00/200.0/2000Ω (自动量程) | 20.00/200.0/ 2000Ω (自动量程) | 2.000Ω | 20.00Ω | |
| ±3%rdg±6dgt | ±3%rdg±10dgt | ±3%rdg±4dgt | ±3%rdg±25mΩ | ±3%rdg±4dgt |
| L-N:6A/60ms N-PE:10mA | L-PE:15mA | 20Ω: 6A/20ms 200Ω: 0.5A/20ms 2000Ω: 15mA/500ms | 25A/20ms | 6A/20ms |
2000A/20kA | 2000A/20kA (PFC) | 2000A/20kA (PFC) | 2000A/50kA (PFC) | 2000A/20kA (PSC) |
| PSC/PFC 精度来自于测量的回路阻抗规范和测量的电压规范 | ||||
| 额定电压 | 100-260V(50/60Hz) | |||||||
|---|---|---|---|---|---|---|---|---|
| 功能 | x1/2, x1,x5,Ramp,自动,Uc | |||||||
| 6/10/30/100/300/500/1000mA/变量 | ||||||||
| RCD型 | AC(G/S) | A(G/S) | F(G/S) | B(G/S) | EV | |||
| 跳脱电流设置 | x1/2, x1,Uc | 10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S) | 10/30/100/ 300/500mA | 10/30/100/ 300/500mA | 10/30/100/ 300mA | 6mA(x1仅) | ||
| x5 | 10/30/100mA | 10/30/100mA | 10/30/100mA | 10/30mA | - | |||
| Ramp | 10/30/100/ 300/500mA | 10/30/100/ 300/500mA | 10/30/100/ 300/500mA | 10/30/100/ 300mA | 6mA | |||
| 精确度 | ||||||||
| 跳脱电流 | x1/2 | -8% - -2% | -10% - 0% | -10% - 0% | -10% - 0% | - | ||
| x1 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | 0% - +10% | |||
| x5 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | - | |||
| Ramp | -4% - +4% | -10% - +10% | -10% - +10% | -10% - +10% | -10% - +10% | |||
| 跳脱时间 | x1/2 | 2000ms(G/S):±1%rdg±2ms | - | |||||
| x1 | 550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms | 10.5s:±1%±2㎳ | ||||||
| x5 | 410ms(G/S):±1%rdg±2ms | - | ||||||
| 20.00/200.0/2000Ω (自动量程) | |||
| 7-14V | |||
| 200mA | >200mA or more(小于2Ω) | ||
|---|---|---|---|
| 15mA±3mA(短路) | |||
| ±2%rdg±8dgt | |||
| 范围 | 300.0/600V(自动量程) | |||
|---|---|---|---|---|
| 测量范围 | 电压 | 2-600V | ||
| 频率 | 45-65Hz | |||
| 精确度 | 电压 | ±2%rdg±4dgt | ||
| 频率 | ±0.5%rdg±2dgt | |||
| 48-600V(50/60Hz) | |
| 正确相序: 显示“1.2.3”和标志 反相相序: 显示“3.2.1” 和标志 |
| 20.00/200.0/2000Ω(自动量程) | |||
| ±2%rdg±0.08Ω(20.00Ω) ±2%rdg±3dgt(200.0/2000Ω) |
