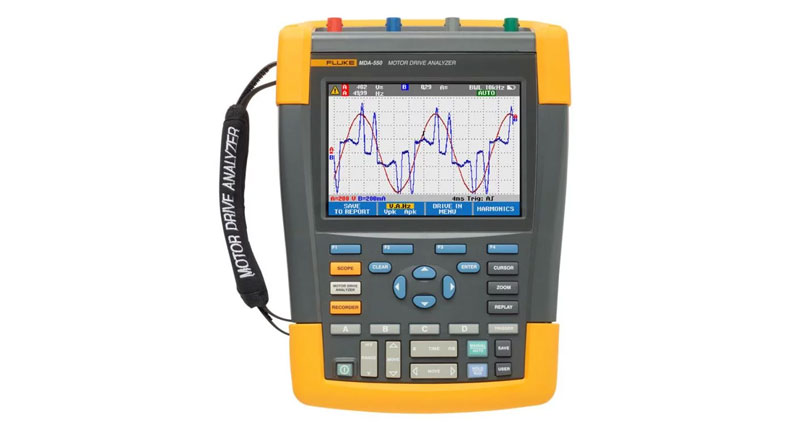

Fluke MDA-510 和 MDA-550 电机驱动分析仪
利用引导式测试设置和自动化驱动器测量提供可靠、可复验的测试结果，使电机驱动器故障排除工作化繁为简。
Fluke MDA 510 和 MDA 550 Motor-Drive Analyzer 不仅可以节省时间和避免复杂的测量设置所带来的麻烦，同时还能简化变频驱动器的故障排除过程。只需要选择一项测试，接下来分步引导式测量就会显示出您需要在何处建立电压和电流连接，同时，预设的测量配置能够确保您采集到每个关键电机驱动器部分所需的所有数据——从输入到输出、直流总线以及电机本身。从基本测量到高级测量，MDA-500 系列能够做到全面覆盖，而利用内置的报告生成器，您可以快速、轻松、自信地生成校准前和校准后报告。
引导式测量利用图形化分步式电压和电流连接图，使变频驱动器的设置和连接变得比以往更容易
预设的测量配置根据所选的测试程序收集数据，无需进行复杂的配置
内置报告编写功能可轻松生成专业的调整前/调整后电机驱动器故障排除报告
| 测量功能 | |
|---|---|
| 直流电压 (V dc) | |
| 最大电压，10:1 或 100:1 探针 | 1000 V |
| 最大分辨率，10:1 或 100:1 探针 | 1 mV |
| 满刻度读数 | 999 个计数 |
| 精度，4 s 至 10 us/div | ±（3 % + 6 个计数） |
| 交流电压 (V ac) | |
| 最大电压，10:1 或 100:1 探针 | 1000 V |
| 最大分辨率，10:1 或 100:1 探针 | 1 mV |
| 满刻度读数 | 999 个计数 |
| 50 Hz | ±（3 % + 10 个计数）- 0.6 % |
| 60 Hz | ±（3 % + 10 个计数）- 0.4 % |
| 60 Hz 至 20 kHz | ±（4 % + 15 个计数） |
| 20 kHz 至 1 MHz | ±（6 % + 20 个计数） |
| 1 MHz 至 25 MHz | ±（10 % + 20 个计数） |
| 真有效值电压 (V ac+dc) | |
| 最大电压，10:1 或 100:1 探针 | 1000 V |
| 最大分辨率，10:1 或 100:1 探针 | 1 mV |
| 满刻度读数 | 1100 个计数 |
| 直流至 60 Hz | ±（3 % + 10 个计数） |
| 60 Hz 至 20 kHz | ±（4 % + 15 个计数） |
| 20 kHz 至 1 MHz | ±（6 % + 20 个计数） |
| 1 MHz 至 25 MHz | ±（10 % + 20 个计数） |
| 脉宽调制电压 (V pwm) | |
| 用途 | 测量脉宽调制信号，例如电机驱动器逆变器输出信号 |
| 原理 | 读数显示的是基于基本频率整个周期数的采样平均值获得的有效电压 |
| 精度 | 与正弦波信号的 Vac+dc 相同 |
| 峰值电压 (V peak) | |
| 模式 | 最大峰值、最小峰值，或峰间 |
| 最大电压，10:1 或 100:1 探针 | 1000 V |
| 最大分辨率，10:1 或 100:1 探针 | 10 mV |
| 精度 | |
| 最大峰值、最小峰值 | ± 0.2 格 |
| 峰间 | ± 0.4 格 |
| 满刻度读数 | 800 个计数 |
