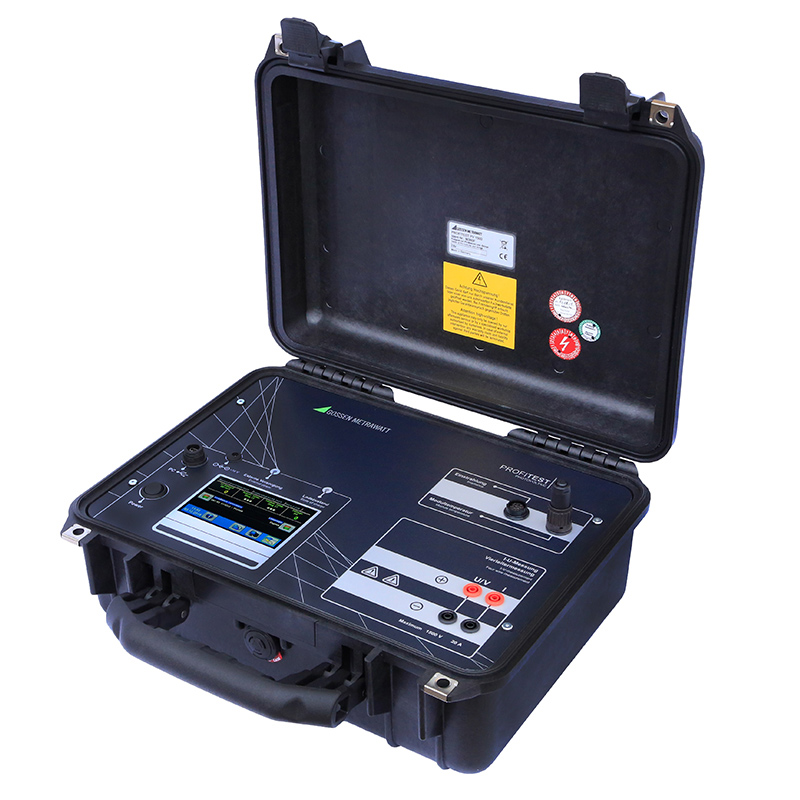

德国高美测仪/GMC-I 1500V光伏电站测试仪，PROFITEST PV 1500V

1500V组件功率及IV曲线测试仪Profitest PV 1500

Profitest pv 1500可测量1500V光伏组件以及组串或阵列的IV曲线，通过专利程序, 该设备可以直接在光伏系统的安装位置测量和计算峰值功率 Ppk、串联电阻Rs 和 并联电阻Rp。计算结果和图表可以显示在内部彩色的TFT 显示屏上。因此,光伏系统的质量控制可以快速、经济地进行。这种简单而有意义的实际检查服务于客户的要求, 也符合安装程序的要求。

除此之外 Profitest pv 1500也适合作为研究和开发目的的工具。

开路电压最高1500V，短路电流最大20A

大功率容性负载使得测试时间极短0.02-2s，确保高精度结果

内置多种组件信息无需现场输入，节省时间

坚固的塑料外壳, 防水, 防震, 防尘 (IP67)

彩色触屏操作系统，32位工业级PC

闪存数据存储 512MB (足以进行1000次以上测量)

采样率最大值：100kHz, 分辨率12位

4线法测量, 避免了电压测量中的系统误差

适合阳光下测量的彩色TFT 显示屏, 带 led 背光, 分辨率 480 x 272像素, 高对比度

使用 ms-windows®应用程序进行操作和分析, 通过独立的 usb 进行通信

电压供应锂离子电池 11.25 v/8.8 ah/99.6 wh (连续运行约 8 h )

测量周期：单次测量 0.02秒 (100 组测量值)

辐照度参考传感器集成 pt1000 温度传感器

可选额外测背面温度传感器

测量仪器自动选择最佳测量量程

完全满足DIN EN62446-VDE0126-23测试标准

采用容性负载测试方式保证高精度和快速测量，最大限度保证了测试的可靠性

专利保护的运算处理程序用来评估光伏组件，无需了解制造商的细节

专利保护的运算处理程序用来确定组件的内部串联电阻，仅基于单次测量的典型IV曲线

测量仪器标配负载隔离开关(1500V/32ADC)与光伏组件隔开，确保安全

符合IEC/EN60904-2标准的参考组件，同时集成PT1000温度传感器

多样的可选附件完美搭配PROFITEST PV 1500系统，可适应繁杂的测试环境，最大限度的发挥该系统的优势，同时标配了结实耐用的手提箱，方便运输。

手提箱

满足IEC/EN 60904-2标准的单晶参考组件（辐照度传感器），集成Pt1000温度传感器，10m长连接线

外部负载断路器（1000V/32A），本质安全，全极断开设计

外部适配器（16VDC，2.5A）用于给仪器充电

Pt100温度传感器，和参考组件上的区别开来，专门用于测试组件背面温度

组件和仪器之间的连接线，采样四线法保证精度附件
