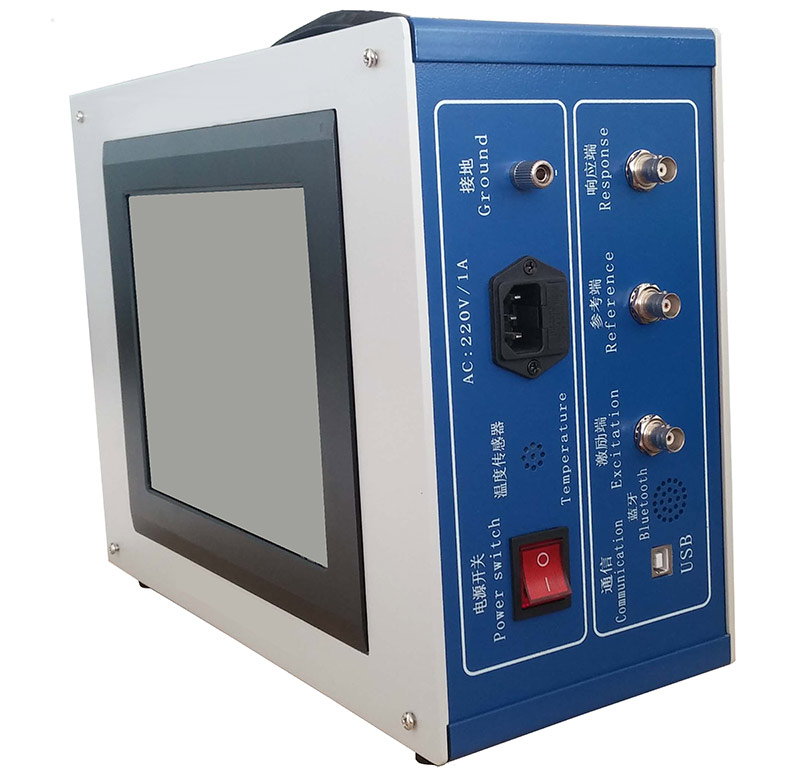

采集控制采用高速、高集成化微处理器。 笔记本电脑与仪器之间通信USB接口。 使用工控机与测量仪器一体化，在测量现场不需使用移动电脑。 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。 高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。 信号输出幅度软件调节，最大幅度峰值±10V。 计算机将检测结果生成电子文档(Word)。 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。 检测数据自动分析系统 横向比较A、B 、C三相之间进行绕组相似性比较 其分析结果为: 一致性很好 一致性较好 一致性较差 一致性很差, 纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较 其分析结果为: 正常绕组 轻度变形 中度变形 严重变形 可自动生成Word电子文档，供保存和打印。 该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
|
