全新窗体式的界面设计和操作风格，在4.3英寸的TFT上完美呈现。该变压器测试系统提供20Hz-200kHz的测试频率，满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数，还提供了扫描治具的继电器使用次数的记录和查看，以便客户全面掌握继电器的使用状况，及时更换。
小体积的变压器测试系统
4.3英寸 TFT LCD显示器，分辨率272×480
新型界面设计
内置0-50mA/0-5V偏置电源
交替的DCR测试信号
单参数测试循环，对独立绕组进行测试判断
适配TH1831 24Pin变压器扫描治具(TH2832XC为内置12PIN扫描板)
扫描治具继电器动作次数查看（TH2832XC无）
扫描治具继电器自检功能，保证扫描治具的可靠工作
灵活的偏差扣除方式
参数设定文件兼容TH2829X-24（TH2832XC不兼容）
支持U盘软件在线升级模式
可选PC级仪器测试设定文件编程功能（选件）
存储：内部：100组设定文件保存
U盘：设定文件、CSV格式测试数据、GIF格式图像

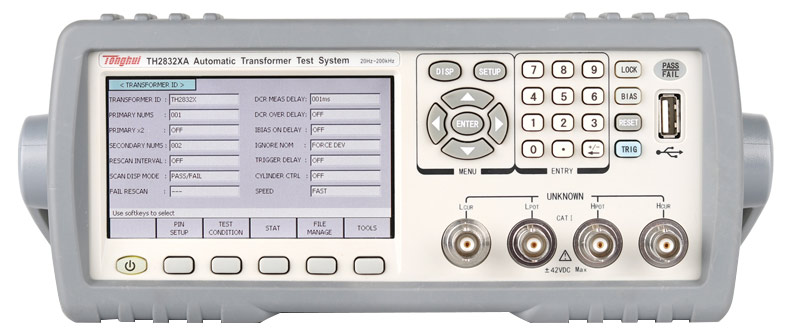

| 产品型号 | TH2832XA | 变压器测试系统 | |
| 变压器测试参数 | 圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 | ||
| 基本准确度 | LCRZ | 0.10% | |
| DCR,圈数比 | 0.50% | ||
| 测试信号频率 | 20Hz-200kHz 共15025点 | ||
| 信号源输出阻抗 | 30Ω、100Ω可选 | ||
| AC测试信号电平 | 正常 | 10mV—2Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV |
| 100μA—20mArms | 最小分辨率：0.1mA | ||
| 恒定电平 | 20mV—1Vrms | 最小分辨率：10mV, 准确度：10%x设定电压+2mV | |
| 200μA—10mArms | 最小分辨率：0.1mA | ||
| DC偏置电压源 | 0V—± 5V | 最小分辨率：0.5mV, 准确度：1%x设定电压+5mV | |
| 0mA—±50mA | 最小分辨率：0.5μA | ||
| LCR数字电桥测试参数 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ,DCR | ||
| DCR显示范围 | 0.00001Ω－999.999MΩ | ||
| 圈数比显示范围 | 1:0.01－100:1 | ||
| |Z|,R,X | 0.00001Ω—99.9999MΩ | ||
| |Y|,G,B | 0.00001μs—99.9999s | ||
| C | 0.00001pF—9.99999F | ||
| L | 0.00001μH—99.9999kH | ||
| LCR参数显示范围 | D | 0.00001—9.99999 | |
| Q | 0.00001—99999.9 | ||
| θ(DEG) | -179.999º—179.999º | ||
| θ(RAD) | -3.14159—3.14159 | ||
| Δ% | -999.999%—999.999% | ||
| 测量时间(≥10 kHz) | 快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） | ||
| 等效电路 | 串联,并联 | ||
| 量程方式 | 自动,保持 | ||
| 触发方式 | 内部,手动,外部,总线 | ||
| 平均次数 | 1－255 | ||
| 清零功能 | 开路,短路,负载 | ||
| 数学运算 | 直读,ΔABS,Δ% | ||
| 触发延时时间设定 | 0－60.000s,1ms步进 | ||
| 步进延时时间设定 | 0－60.000s,1ms步进 | ||
| 10档分选，BIN1～BIN9、NG、AUX | |||
| 比较器功能 | 档计数功能 | ||
| PASS、FAIL前面板或扫描夹具LED显示 | |||
| 存储器 | 100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 | ||
| 接口 | 控制接口 | HANDLER或SCANNER | |
| 通讯接口 | USB HOST、RS232C、RS485(选件)、GPIB(选件) | ||
| 存储器接口 | USBDEVICE | ||
| TH1831扫描测试治具技术参数 | |||
| 扫描测试输出脚位 | 24Pin | ||
| 24 Pin扫描输出端分布电容 | 20pF | ||
| 变压器锁紧方式（选件） | 气动(TH1831-02)最大支持0.7MPa | ||
| 手动(TH1831-01) | |||
| 面板测试控制 | START，RESET按键，PASS/FAIL LED指示 | ||
| Handler接口（从扫描夹具输出）输入/输出信号 | 电源：+5V，GND 输入：START，RESET输出：PASS，FAIL 通、断信号TTL电平 | ||
| 外部启动输入 | 脚踏启动开关 | ||
| 工作温度，湿度 | 0°C-40°C，≤90%RH | ||
| 电磁阀工作电源输出 | +24V | ||
| 体积 | 228mm×203mm×53 mm | ||
| 重量 | 2.9kg | ||
