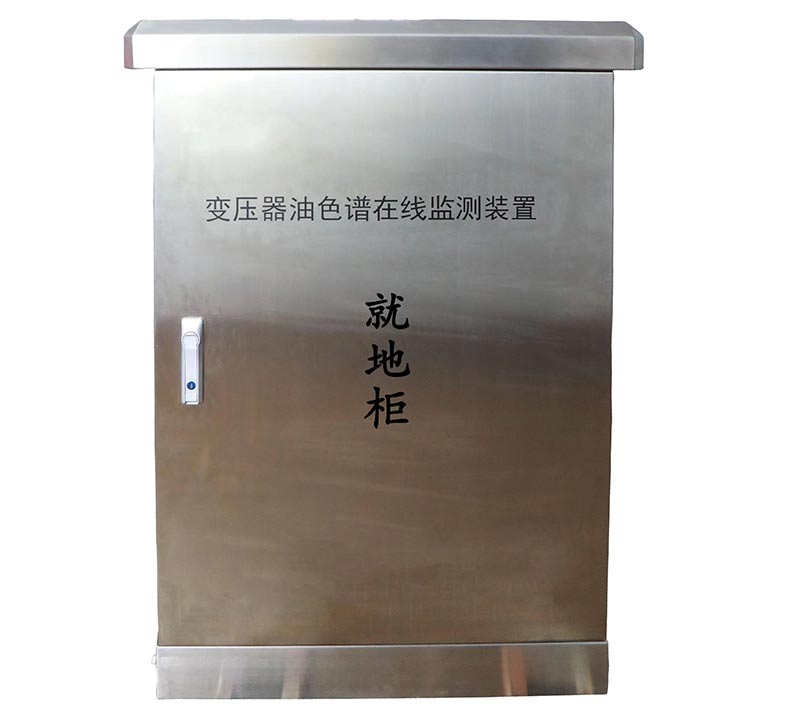

DY1200系列在线油色谱分析装置是一套实验室级在线监测系统，可同时检测变压器油中的七种故障特征性气体，分别是氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烯(C2H4)、乙烷(C2H6)、乙炔(C2H2)；另外还可根据用户需求增加对二氧化碳(CO2)故障气体及油中微水(包括含量、水活性及油温)的检测。
该系统由四部分组成。脱气装置通过输油泵直接与变压器本体或回油管道连接，将变压器油导入脱气装置，脱气装置将分离后的气体送入色谱柱，色谱柱将各种特征气体分离出来进行监测；电气控制装置将采集到的数据通过工业现场总线送至系统分析管理软件进行分析。
系列在线油色谱分析装置推荐的默认采样周期为48小时一次，用户可以根据变压器的运行情况，通过主控计算机对系统采样周期进行重新设定。
诊断分析软件为32位Windows软件，运行环境为Windows2000/XP，管理人员不需要对主控计算机与仪器进行日常操作，便能自动完成数据采集，实现故障气体数据的趋势、增益分析；自动生成日报表、历史数据报表；具备报警设置和与离线数据对比，实现数据自动校正功能。
项目 | 内容 |
检测原理 | 广谱型气相色谱，同时检测H2，CO，CH4，C2H2，C2H6，C2H4，总烃， 二氧化碳（可选），微水（可选） |
温度控制 | 双回路恒温控制 |
现场通信 | RS485总线、工业以太网，光纤 |
网络协议 | 支持TCP/IP网络协议，支持远程监测与远程维护 |
显示内容 | H2，CO，CH4， C2H6，C2H2，C2H4，TCG ，微水（可选），CO2（可选） |
分析周期 | 系统默认48小时/次，由用户设定 |
数据储存 | 根据硬盘大小 |
控温精度 | ±0.2℃ |
环境温度 | －40℃~+80℃ |
相对湿度 | 5—95%，无冷凝 |
日照强度 | 1kW/㎡(风速0.5m/s) |
海拔高度 | ＜3000m |
覆冰厚度 | 20mm( 风速不大于15m/s时) |
工作电源 | 交流220V±10%，50Hz ≤900W |
载气 | 高纯空气 |
设备尺寸 | 1200（高）×800（宽）×600（深）mm |
抗震动 | 5—17Hz,0.1"双峰位移；17—640 Hz,1.5G峰—峰加速度 |
抗冲击 | 加速度：10G峰—峰 |
产品包含
油色谱在线监测设备1台
诊断分析软件（CD）1套
使用说明书1套
主控计算机
载气：高纯空气8升1瓶
高纯空气调节阀1个
变压器油路连接法兰2个
油色谱在线监测设备与主控计算机通讯电缆
动力电缆
输油管
保温层伴热（根据地方而定）
