本套设备主要用于互感器、电力变压器、高压断路器、高电容器、等试品进行工频耐压试验及其他科学试验研究。：
供方对无极电动可调10kVA/100kV充气式试验升压变压器设备成套满足10KV/35KV开关柜电力系统工频耐压试验要求：在输出满载AC100kV被试品耐压试验，运行≤15分钟时间，成套设备电流/电压反馈及测量精度≤1.5%，高压测量分压器测量精度≤1.5%。
该成套设备应有相应可靠的保护措施，保护措施满足技术协议要求但不限于技术要求，应该满足试品被击穿或闪烙后设备能正常运行。满足环境温度0~40℃，相对湿度85%，试验电源谐波分量＜5％，整个系统在额定电压下，局部放电量小于5Pc，在80%的额定电压下小于3pC，允许持续运行.
设备满足CNAS认证的相关要求
本套设备为交钥匙设备。

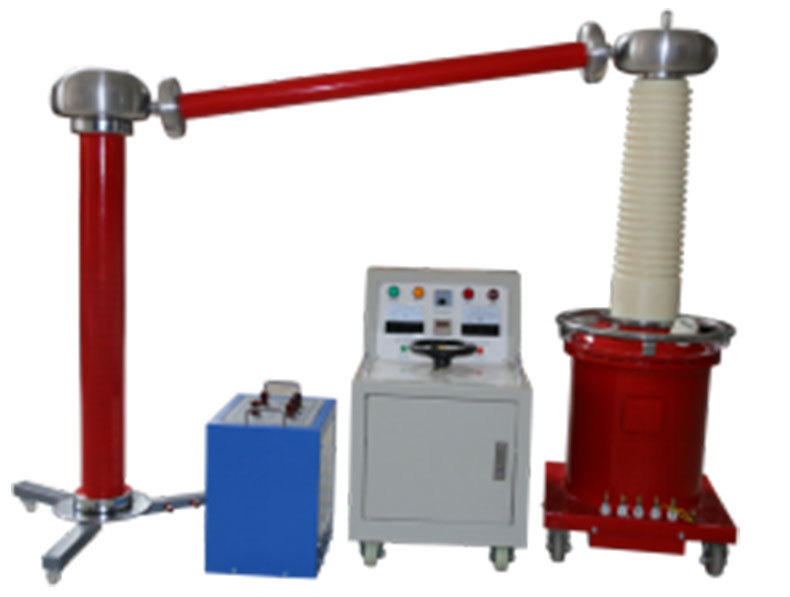

结构型式：分体五件套（控制箱调压器一体、隔离滤波变压器、无局放充气试验变压器、耦合电容分压器、限流电阻）
1.额定输出容量：10kVA
2.额定输出电压：100kV
3.额定输出电流：100mA
4.额定输入电压：0.22kV
5.短路阻抗：≤8%
6.运行时间：100%额定电压下、100%额定电流下运行10分钟； 1/2额定电压下和1/2额定电流时，允许间断连续工作。
7.成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备本身的波形畸变率≤3%
系统各单元技术要求、参数计算和选择
(一)试验变压器耐压控制箱：10kVA/220V，1台
其功能是试验变压器的调压控制手动控制。其工作原理是：通过调整自耦手动饼式调压器手动输出电压，实现试验变压器额定电压范围内的工作电压调节。采用柜体结构，PC膜仪器面板，数字表头显示，工艺档次高，外形美观。同时，操作箱内装有高压输出数显，低压输入显示电流及过流保护电路。可以方便地读取试验电压值，并能可靠地保护设备。控制内有启动，停止，计时按钮，及面板上设有空气开关，控制整个电路的电源。其结构紧凑、工作可靠。配有时间继电器,可对试验时间有效控制,计时声光报警零位保护功能！
参数:
输入电压:220V 输出电压:0-250V 额定容量:10kVA
输入电流：45.4A 仪表电压;100V 输出电压：100KV AC
输出电流：40A
重量： 35KG
局部放电量：≤5Pc
（二）YDQW-10kVA/100kV 无局放充气试验变压器：
YDQW系列变压器采用变压器SF6气体作为绝缘介质。可广泛用于电力系统用户现场检测各种高压电器设备的绝缘性能。特别适用于在野外及高原山区地带使用。外形工艺精度高。适用于现场和试验室。方便适用。重量轻，体积小，便于移动。
特点
1.该产品体积小，重量轻.
2.洁净，无油污，勿需维护。
3.不受恶劣气候环境影响，现场搬运勿须静止即可做试验。
技术参数
额定容量：10kVA
输入电压：200V±10%
输出电压：100kV
输出电流：100mA
电压精度：AC 1.5%
电源失真度：＜3%
绝缘介质：SF6气体
重量：75Kg
局部放电量：≤5Pc
（三）ZWF-800/100耦合电容分压器
额定频率：50Hz
标称电容量：800PF±10％
额定电压：100kV
标称分压比：1000:1
介质损耗: ＜0.5%
测量精度:1.5％
允许运行时间：同变压器
局部放电量：≤5Pc
（四）ZR100kV/0.5K工频保护电阻
额定频率：50Hz
额定电压：100kV
电阻值：0.5KΩ
允许运行时间：同变压器
局部放电量：≤5Pc
（五）隔离滤波变压器
参数：额定容量：10kVA
输入电压：200V 输入电流：50A
输出电压：0-250V 输出电流：40A 重量：55Kg
局部放电量：≤5Pc
本套设备主要用于互感器、电力变压器、高压断路器、高电容器、等试品进行工频耐压试验及其他科学试验研究。
