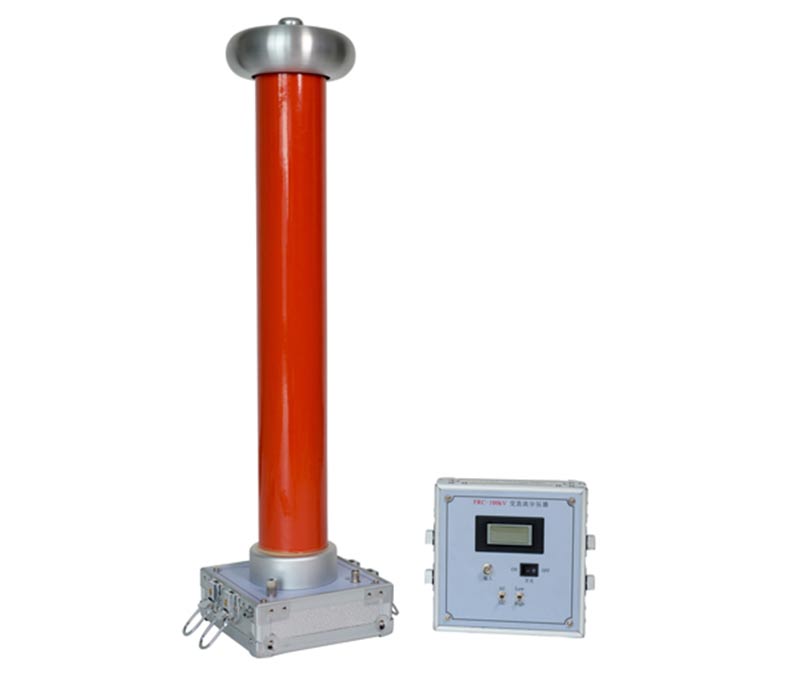

本系列交直流电容分压器是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。
准确度及高压阻抗
电压等级 | AC/DC50kV | AC/DC100kV | AC/DC200kV | AC/DC300kV | |
量程 | 交流 | 50 | 100 | 200 | 300 |
直流 | 70 | 140 | 200 | 300 | |
精度 | 直流值 | 1．0级 | 1．0级 | 1．0级 | 1．0级 |
交流值 | 1．0级 | 1．0级 | 1．0级 | 1．0级 | |
工作环境
温度：0~40℃
湿度：≤85%RH
体积、重量
电压等级 | AC/DC50kV | AC/DC100kV | AC/DC200kV | AC/DC300kV |
体积（mm3） | 220×220×600 | 220×220×800 | 220×220×1500 | 220×220×2100 |
重量(kg) | 约10 | 约15 | 约25 | 约36 |
本设备使用时周围不得有任何杂物，以免影响测量精度。
严格注意保持操作距离，确保操作安全。
检查各部位联接可靠，特别是地线的牢固联接。
测量完毕后直至仪表测量显示为零方可进入现场。
严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。
