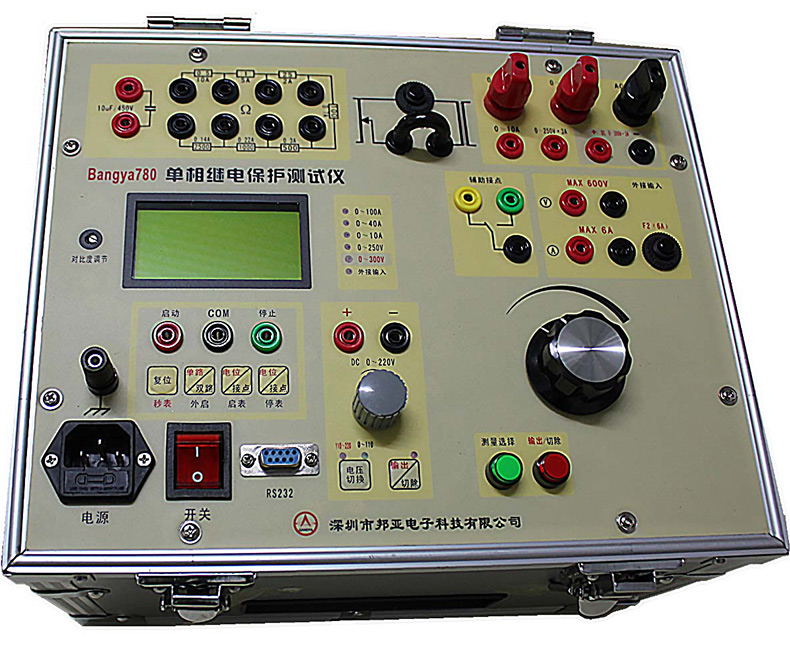

Bangya-780单相继电保护测试仪是一种性能优良的,轻便型现场试验设备；它采用铝合金机箱，PC面板，外形美观；内有ARM芯片控制，液晶屏显示电压电流秒表的单相继电保护试验装置；能输出一路全隔离,可调交直流电压，交直流电流；和一路可调直流电压,输出回路带有双重过载保护,具有输出容量大，体积小，重量轻,可靠性高等优点。适用于多种继电器的现场校验和特性试验。
一路全隔离可调直流电压输出，短路、过载、超量程自动保护。
最大输出电流:0~150A。
配有液晶屏数字式交直流伏安表，可显示交直流电压电流值，秒表，电位、接点状态。
内部电秒表，可用带电接点工作，电位最高250V，双路测量。
最轻型化设计,体积小、重量轻、功能齐。
3.1 额定输入电源：AC:220V±10%·1000VA·50Hz
3.2 AC输出：
范围（A） | 空载电压 （最小）V | 满载电压 （最小）V | 满载电流 （最大）A |
0～10 | 90 | 80 | 10 |
0～40 | 25 | 22 | 40 |
0～100 | 10 | 8 | 100 |
0～100 | 10 | 150 | |
0～250(AC) | 250 | 240 | 3 |
0～300(DC) | 320 | 250 | 3 |
3.3 DC辅助输出：
范围V | 电压V | 最大电流A |
0～110 | 120 | 0.5 |
110～220 | 220 | 0.5 |
3.4 秒表：
量程：0.0000～999999S，分辨率：0.1mS，
精度：±5个字；带接点和电位输入，最大输入电压：DC 250V
3.5 电流表：
量程：内部：0.000～150.0A；
外部：0.000～6.000A（AC或DC）
精度：0.5%，测量方式：AC：真均方根值 DC：平均值
3.6 电压表：
量程： 0.0～600.0V（AC或DC）； 精度：0.5%
测量方式：AC：真均方根值 DC：平均值
3.7 电阻和电容器：电阻: 0.5Ω～2.5kΩ
电容器：10uF，最大电压AC 450V 3.8 分/合辅助接点
最大电流：1A， 最大电压：AC250V或DC120V
3.9 使用环境: 温度-10～40℃,相对湿度小于80%
3.10 体积: 320mm×260mm×230mm
3.11 重量: 16kg
为保证试验安全进行，试验前应将装置可靠接地。
电源电压应为220V±10%，切勿将380V电源输入本装置，否则将严重损坏本装置。
试验进行时，严禁接拆试验线。
