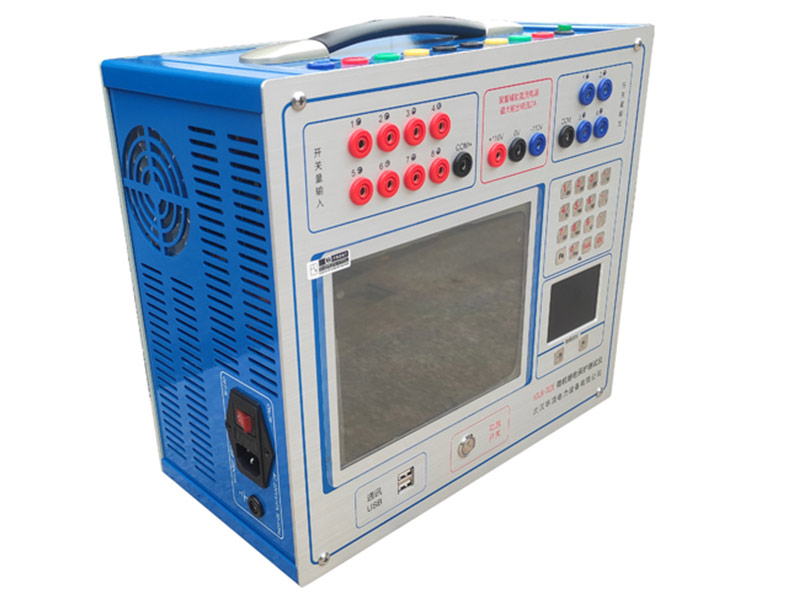

满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，交流电压125V/相，交流电流20A/相。三相并联可达60A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
交流电流源
单相电流输出（有效值） | 0--20A/相，精度：0.2% ±5mA |
三相并联输出(有效值) | 0--60A/三相同相位并联输出 |
相电流长时间允许工作值(有效值) | 10A |
每相最大输出功率 | 200VA |
三相并联电流最大输出功率 | 600VA |
三并电流最大输出允许工作时间 | 10s |
频率范围 | 0--1000Hz，精度0.01Hz |
谐波次数 | 2--20次 |
相位 | 0--360°，精度0.1° |
直流电流源
直流电流输出 | 0--±15A/相，精度：0.2% ±5mA |
交流电压源
单相电压输出（有效值） | 0--125V/相，精度：0.2% ±5mV |
线电压输出（有效值） | 0--250V |
相电压/线电压输出功率 | 75VA/100VA |
频率范围 | 0--1000Hz，精度：0.001Hz |
谐波次数 | 2--20次 |
相位 | 0--360°，精度：0.1° |
直流电压源
单相电压输出幅值 | 0--±150V，精度：0.2% ±5mV |
线电压输出幅值 | 0--±300V |
相电压/线电压输出功率 | 90VA/180VA |
开关量端子
开关量输入端子 | 8对 |
空接点 | 1--20mA，24V 装置内部有源输出 |
电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC |
开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
其他
时间范围 | 1ms--9999s，测量精度：1ms |
体积重量 | 体积 338mm x 168mm x 305mm，约12Kg |
电源 | AC220V±10%，50Hz，10A |
当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。电流回路有20V左右的交流电压。当回路短接后，此电压自动消失。如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。
检查接线是否正确。当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。电压短路指示灯是不能自行恢复正常的。当电压回路排除故障后，应关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确
