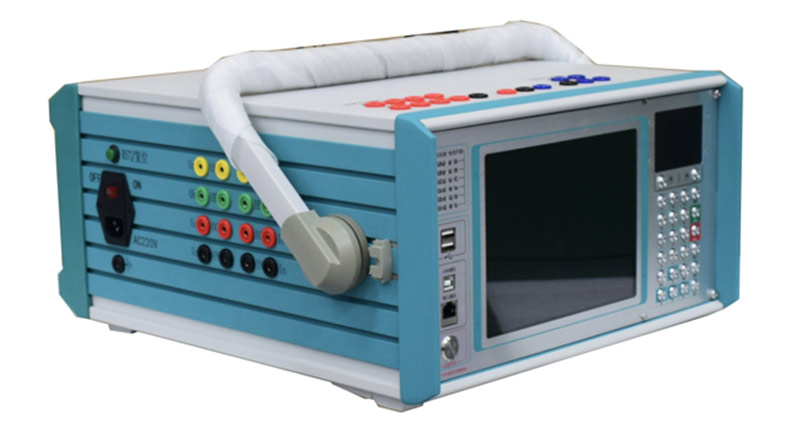

满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，电压125V/相，电流30A/相。六相并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
交流电流源
相电流输出（有效值） | 0--30A/相，精度：0.2% ±5mA |
六相并联输出(有效值) | 0--180A/六相，同相位并联输出 |
相电流长时间允许工作值(有效值) | 10A |
每相最大输出功率 | 320VA |
六相并联电流最大输出功率 | 1000VA |
六并电流最大输出允许工作时间 | 10s |
频率范围 | 0--1000Hz ，精度0.01Hz |
谐波次数 | 2--20次 |
相位 | 0--360°，精度0.1° |
直流电流源
直流电流输出 | 0--±20A/相，精度：0.2% ±5mA |
交流电压源
相电压输出（有效值） | 0--125V/相，精度：0.2% ±5mV |
线电压输出（有效值） | 0--250V |
相电压/线电压输出功率 | 75VA/100VA |
频率范围 | 0--1000Hz，精度：0.001Hz |
谐波次数 | 2--20次 |
相位 | 0--360°，精度：0.1° |
直流电压源
相电压输出幅值 | 0--±150V 精度：0.2% ±5mV |
线电压输出幅值 | 0--±300V |
相电压/线电压输出功率 | 90VA/180VA |
开关量端子
开关量输入端子 | 8对 |
空接点 | 1--20mA，24V 装置内部有源输出 |
电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC |
开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
其他
时间范围 | 1ms--9999s，测量精度：1ms |
体积重量 | 体积 570 (mm)×250 (mm)×580 (mm)，约32Kg |
电源 | AC220V±10%，50Hz，10A |
为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地；
36V 以上电压输出时应注意安全，防止触电事故的发生；
电压测试通道严禁短路，电流测试通道严禁开路，严禁将外部的交直流电源引入到仪器的电压源、电流源、开出量输出插孔，否则有可能损坏仪器；
为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地；
注意保持机箱侧面通风口的空气流动畅通，请不要遮挡通风口，以免影响散热；
在单相输出或并联输出大电流后，应保证仪器至少有30秒钟的散热，再进行下一次试验；
试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低；
试验过程中，如遇到异常情况，应立即切断电源；
切勿将仪器露天放置而被雨水淋湿；
仪器工作异常时，请及时与厂家联系，请勿自行维修。
