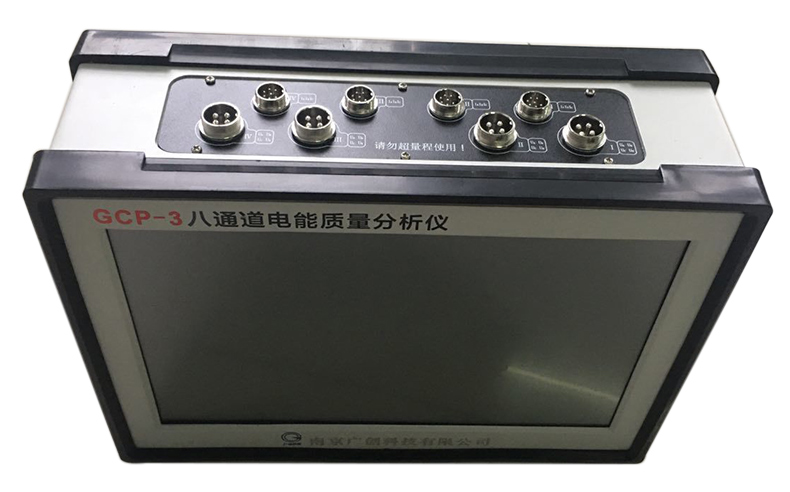

南京广创 八通道电能质量分析仪，GCP-3

设置功能

存储时间间隔可设定3S的倍数；

分析周波数可设置1-16个周波；

电能质量各指标的触发阀值可任意设定；

可设置波形记录的前后点数；

统计时间间隔可任意设置。

监测分析功能

系统可监测分析以下参数：

电网频率；

电压、电流有效值；

电压、电流2-100次谐波的幅值、相位、畸变率；

电压、电流间谐波

电压偏差；

三相不平衡度；

电压、电流的负序分量；

电压闪变与变动；

电压骤升、电压骤降、电压凹陷、电压跌落、电压短时中断。

记录事件数据

系统在以下情形将根据设定值记录事件数据：

超标录波记录波形数据文件；

超过电压骤升，骤降限值记录浪踊数据文件；

记录日志文件，方便查看分析仪状态。

负载测试功能

电网单相有功、无功、视在功率及功率因数；

电网有功、无功、视在功率及功率因数。

数据管理功能

对所记录的波形数据进行存储；

电能质量各参数的存储、回放；

以上数据格式具备与OFFICE组件的兼容性，可以被其所调用。

图形与报表输出

电能质量各参数的变化趋势图形输出；

电压、电流有效值的时序曲线；

各种分析及统计结果报表输出。

仪器采用DSP技术及Win10操作系统的高速实时谐波分析及故障录波测试系统。

仪器可以实现4个三相电压及4个三相电流的同步无缝采集分析。

仪器具有13.3”LCD全触摸液晶屏，易于操作，用户使用体验好。

仪器具有高速数据采系统，支持16位、24通道同步无缝采集。

通过DSP及FPGA进行高速实时数据采集，通过USB2.0数据总线与工业控制卡进行数据交换，实时显示分析结果。

仪器具备电压、电流谐波、间谐波、负序、电压偏差、波动与闪变、电压骤升、电压骤降等各种电能质量参数进行分析，在设定的参数超标时，启动故障录波。

仪器具备强大的波形分析功能，支持谐波分析、相量分析、序分量分析、阻抗分析，母差分析，功率曲线分析。

仪器具备统一的接口规范，支持PQDIF格式，COMTRADE格式输出。

测量范围

电压：  0～400Vrms（可定制）

电流：  0～10Arms（可定制）

频率：  46～55Hz

精度

电网频率误差：≤0.01Hz

谐波(间谐波）测量精度：符合国家A级谐波测量标准

电压偏差误差：≤0.2%

电压闪变误差：≤5%

电压不平衡度误差：≤0.2%

电压变动误差：≤0.2%

规格

通道数：4路三相电压、4路三相电流

显  示：13.3” TFT 触摸屏

存贮器：250G以上电子硬盘存贮器

工作电源

交流直流220V，允许±20％的相对误差；50Hz±0.5Hz；谐波畸变率不大于8％

设备功耗：≤50W

绝缘强度：2000VAC RMS，50Hz持续1min

环境条件

工作温度：-10℃－50℃

存储温度：-12%－65%

相对湿度：5％-95% @ 35℃，无凝露

外形尺寸：340×250×140mm（宽×高×深）

重    量：6.8Kg

其它相关指标

A/D转换精度：16bit或以上;

采样速率：每通道25.6 K/S或以上
