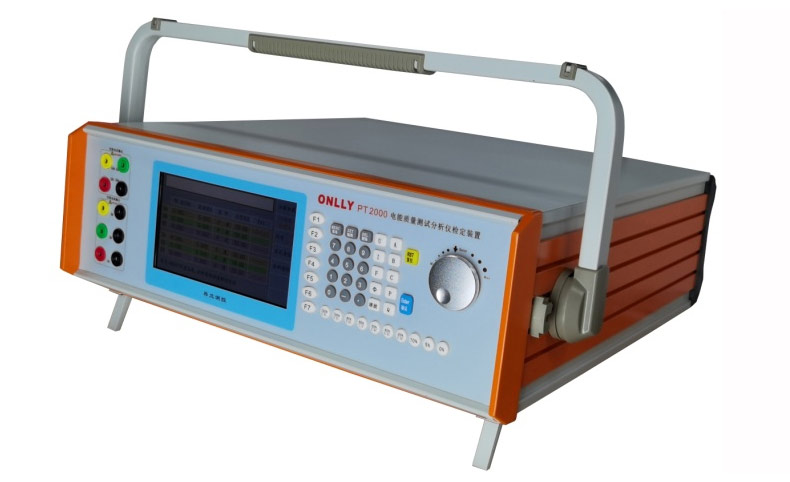

ONLLY-PT2000-XY电能质量监测仪检定装置是针对电能质量分析仪、电能质量终端的全方位的检定而推出的一款产品。装置是参照QGDW_1650.4电能质量监测技术规范 第4部分：电能质量监测终端检验、IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等标准。采用最新电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率。具有优良的输出自动调节和跟踪功能。所受负载影响很小，根据所接负载自动调节输出，保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。
标准输出带记忆功能，可还原以前的设定值；
2～80次谐波输出，可一键同时叠加多次；
0.25～80.75次间谐波，可同时输出多个；
标准源模式，所有输出均采用优越闭环；
能保存任意谐波、间谐波、闪变、骤升骤降参数的6种方案，断电不丢失，无需重复设置谐波参数；
能显示实时谐波、间谐波、闪变、骤变、基波波形；
快捷输出方式，支持电压、电流、功率因数、三相不平衡度等参数的规程实验点的快捷输出；
支持功能模块的全自动、半自动或手动测试。
交流电压输出 | 量 程: 57.7V、100V、220V |
| 调节范围: 0%-120%RG | |
| 调节细度: 0.002%RG | |
| 准 确 度: 0.03%RD+0.02%RG | |
| 稳 定 度: 0.01%/2MIN | |
| 失 真 度: ≤0.2% | |
| 输出负载: 每相30VA | |
| 交流电流输出 | 量 程: 200mA、1A、5A、20A |
| 调节范围: 0%-120%RG | |
| 调节细度: 0.002%RG | |
| 准 确 度: 0.03%RD+0.02%RG | |
| 稳 定 度: 0.01%/2MIN | |
| 失 真 度: ≤0.2% | |
| 输出负载: 每相30VA | |
| 谐波输出 | 谐波次数: 2-80次 |
| 谐波含量: 0-40% | |
| 谐波相位: 0°-359.999° | |
| 准 确 度: 0.1% | |
| 间谐波输出 | 谐波次数： 0.25-80.75次 |
| 谐波含量: 0-40% | |
| 准 确 度: Uh≥1%Un : 1.0%Un Uh＜1%Un : 0.01%Un | |
| Ih≥3%In : 1.0%In Ih＜3%In : 0.05%In | |
| 闪变输出 | 调制幅度： 0-40% |
| 准 确 度: ＜1% | |
| 骤变输出 | 调制幅度： 0-40% |
| 时间范围: 0.1ms-320s | |
| 交流源相位 | 范 围： 0-359.999° |
| 调节细度： 0.01° | |
| 准 确 度： 0.05° | |
| 功率因素 | 调节范围: -1～0～+1 |
| 分 辨 率： 0.0001 | |
| 准 确 度： 0.05% | |
| 交流源频率 | 范 围： 30－70HZ |
| 调节细度： 0.001HZ | |
| 准 确 度： 0.005HZ | |
| 环境条件 | 工作电源： 220V±15% |
| 环境温度： 0℃-40℃ | |
| 相对湿度： ≤85% | |
| 尺寸与重量 | 主机： 11Kg |
| 尺寸： 450mm×130 mm×440 mm （长×高×宽） |
