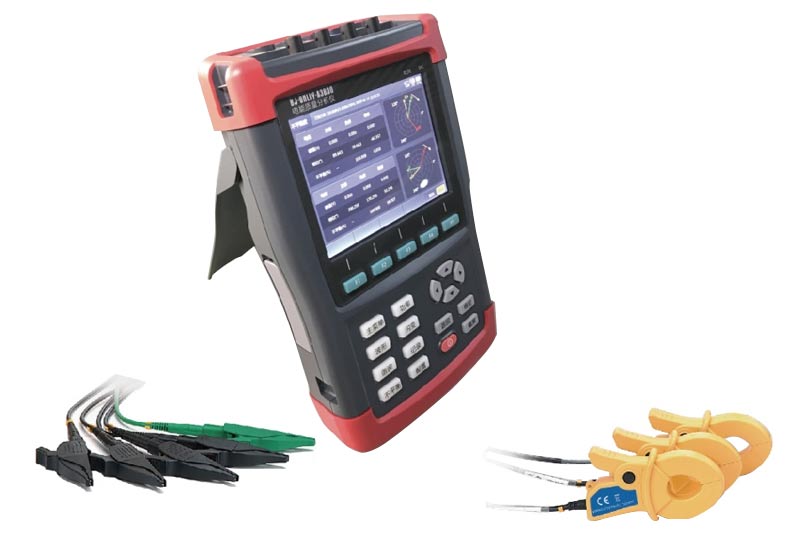

A3800-XY电能质量分析仪，可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数，同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。手持终端便于携带，方便进行现场检验。优越的电气性能，可满足诸多应用场合。
多通道：能同时支持4通道电压，4通道电流电能质量测量；
高精度、宽频带：16位的采样位数，每通道25.6KSPS的采样率；
能准确测量快速分析多种电能质量参数指标：测量基本参数、谐波相关、功率相关、三相不平衡、波动闪变、瞬态测量、逆变器效率测量等；
实时显示波形：采用5.6寸LCD，屏幕显示分辨率≥640×480；屏幕液晶背光亮度可调；能实时显示单或多通道实时波形图、相位矢量图、谐波等；
强大事件波形捕捉记录：能设定各通道各种事件的阈值设定、测量监视、异常事件记录，记录例如电压超限（电压暂降、电压暂升、电压中断）、闪变波动、谐波异常等；
强大的存储容量：高达32G存储空间，可长时间不间断记录，且传输速度≥3.0M/s；
即插即用的通信接口：拥有1路的高速USB Device接口，支持全面安全的数据导出；
标配4500mAh可充电锂电池，保证4时以上工作时间；
产品要求能在-10~50℃、湿度5%~95%、工作现场稳定安全工作，ESD等都达到IEC相应标准的第3等级以上，产品外壳有IP51要求防尘防水等级，具有1.5m防跌落能力；
可选择接线方式为：一相两线/两相三线/三相三线/三相四线；
符合国家IEC61000-4-30A级标准级标准,具备权威认证证书；
电压安全等级满足：CATⅢ 1000 Vrms 、CAT Ⅳ600Vrms；
测量电压最大有效值为1000V，瞬时值可测6000V；
可同时测量有功、无功、视在功率、相角、功率因数（PF）以及基波功率因数（DPF）可检测电压波动、闪变（长闪变和短闪变），可测量1~63次谐波、1~62次间谐波、1~50次谐波子组和2k~9kHz的高次谐波；
具备MAX、MIN、AVG和有效值的记录和统计功能；
主机CPU主频≥600MHz，DSP主频≥430MHz；
支持单次记录和记录器两种数据记录模式；
支持定时记录功能，并可自定义设置记录项；
支持记录暂态事件和越限告警功能；
支持多品牌电流互感器（通用BNC插头）；
终端软件和硬件程序可定期免费升级；
电源参数 | 内置电池组 | 9.6V 4500mAh镍氢电池组； |
电源适配器 | 输入：AC 100~240V、50/60Hz | |
输出：DC 15V、3A | ||
充电时间 | 电池充满需要4~6个小时（电池图标显示充电完成），建议新电池前3次完全放电且充电时间大于12小时； | |
工作时长 | 一次充满电可连续工作4小时以上。 | |
电压测量 | 测量通道 | 5路（A、B、C、N、GND） |
测量范围 | 0~1000Vrms，瞬时电压6000Vrms | |
分辨率 | 0.001V | |
测量精度 | ≤0.1% | |
电流测量 | 测量通道 | 4路（A、B、C、N） |
测量范围 （电流钳） | 0~5A（标配），最高电流可测量6000A（选配），支持多种品牌多种量程的电流互感器（通用BNC插头） | |
分辨率 | 0.001A | |
测量精度 | ≤0.1%+互感器精度 | |
测量频率 | 测量范围 | 40Hz~70Hz |
分辨率 | 0.001Hz | |
测量精度 | ±0.001Hz | |
功率 | 测量方式 | 有功功率：10 周波电压电流瞬时值积的平方 视在功率：10 周波电压有效值乘电流有效值 无功功率：视在功率平方减有功功率平方开方 功率因数：有功功率与视在功率比值 |
分辨率 | 0.001W | |
测量范围 | 视电压量程和电流互感器量程而定 | |
测量精度 | 0.5%+CT 精度 | |
电压及电流谐波 | 测量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 个周期 |
测量类型 | 有效值、含有率、相位角 | |
次数/频率 | 50 次/50Hz-3150Hz | |
测量精度 | 电压谐波大于 1%标称值时：误差小于 1%读数 电压谐波小于 1%标称值时：误差小于 0.05%标称 电流值电流谐波大于 3%标称值时：误差小于 1%读数+CT 精度 电流谐波小于 3%标称值时：误差小于 0.05%电流量程+CT 精度 | |
间谐波 | 测量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 个周期 |
测量类型 | 有效值、含有率、相位角 | |
次数/频率 | 50 次/25Hz-3150Hz | |
测量精度 | 电压谐波大于 1%标称值时：误差小于 1%读数 电压谐波小于 1%标称值时：误差小于 0.05%标称电压值 电流谐波大于 3%标称值时：误差小于 1%读数+CT 精度 电流谐波小于 3%标称值时：误差小于 0.05%电流量程+CT 精度 | |
谐波功率 | 测量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 个周期 |
测量类型 | 有效值、含有率、相位角 | |
次数/频率 | 50 次/50Hz-3150Hz | |
测量精度 | 电压电流谐波大于 1%标称值时：误差小于 1%读数+CT 精度 电压电流谐波小于 1%标称值时：误差小于 0.05%标称值+CT 精度 | |
高次谐波 | 测量方式 | 符合 IEC61000-4-7，分析窗口幅度 10 个周期 |
测量类型 | 有效值、含有率、相位角 | |
次数/频率 | 35 次/2100Hz-8900Hz | |
测量精度 | 电压谐波大于 1%标称值时：误差小于 1%读数 电压谐波小于 1%标称值时：误差小于 0.05%标称电压值 电流谐波大于 3%标称值时：误差小于 1%读数+CT 精度 电流谐波小于3%标称值时：误差小于 0.05%量程+CT 精度 | |
不平衡度 | 测量方式 | 电压负序不平衡度：负序电压与正序电压比值 电压零序不平衡度：零序电压与正序电压比值 电流负序不平衡度：负序电流与正序电流比值 电流零序不平衡度：零序电流与正序电流比值 |
分辨率 | 0.001% | |
测量精度 | 电压不平衡度：±0.2% 电流不平衡度：±0.5% | |
闪变 | 测量项 | 短闪变（PST）、长闪变（PLT） |
测量方式 | 根据 IEC61000-4-15 标准计算 PST（10 分钟）PLT（2 小时） | |
测量量程 | 0 - 20 | |
测量精度 | ±5% | |
装置接口 | LAN、USB | USB设备接口，用于把本装置作为一个大容量存储设备与电脑连接 |
SD卡 | 配置64G高速数据储存卡 | |
充电孔 | 充电电源适配器插口 | |
整机重量 | ≤1.8kg | |
环境指标 | 海拔高度 | ≤2000m |
环境温度 | 0℃～ + 45℃ | |
存储温度 | -20℃～ + 50℃ | |
相对湿度 | ≤90% | |
存储湿度 | ≤95% | |
大气压强 | 86kPa～106kPa |
